交错辐条轮式结构传感承载构件

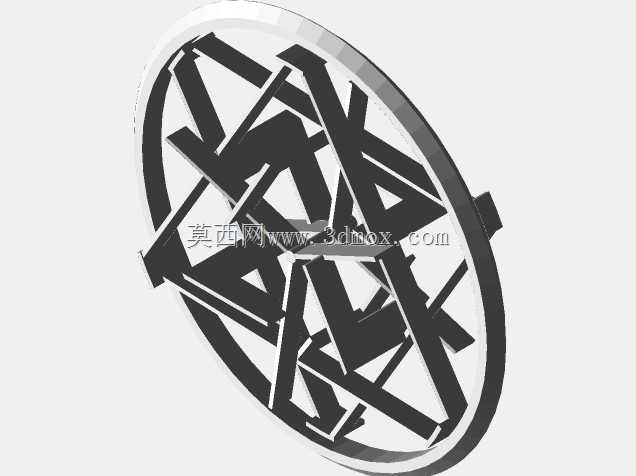

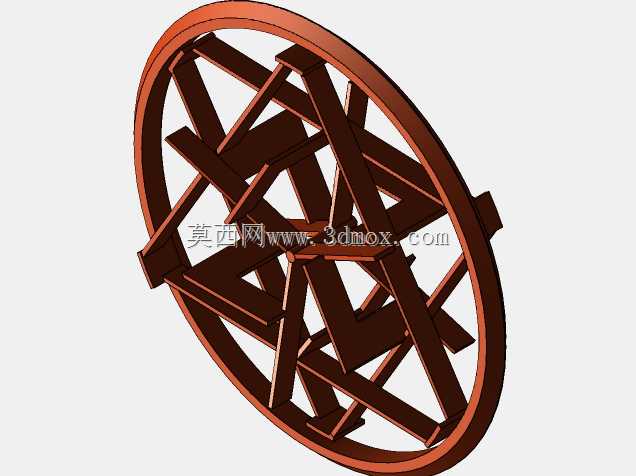

　　该轮式结构构件常应用于扭矩传感、转速检测类工业检测场景中，作为传感单元的承载基体，可直接安装在动力传输路径的转轴端部，通过辐条的微形变传递力学信号，配合贴附在辐条表面的应变传感元件，实现对转轴传递扭矩、转动角速度的实时数据采集，多用于中小型动力测试台架、自动化输送线的动力端监测环节，也可适配小型实验设备的传动检测工位。从结构设计逻辑来看，整体采用外圈环形边框搭配多组交错排布的矩形截面辐条，辐条之间采用空间交叉的排布方式，没有采用传统轮辐的径向直连或对称斜撑布局，这种交错结构能够在相同材料用量下，提升辐条整体的形变均匀性，避免单根辐条受力集中导致的传感数据偏差，同时交叉的辐条之间形成稳定的三角支撑结构，在保证受力形变灵敏度的前提下，

　　提升整体轮盘的抗扭刚度，避免过载情况下辐条发生不可逆塑性变形。外圈边框采用等截面圆环设计，边框截面尺寸略大于单根辐条，既可以作为整个构件的安装定位基准，也能够约束辐条外端的形变位移，让辐条的形变集中在中段区域，刚好匹配应变片的贴装位置需求，提升传感信号的信噪比。在安装边界上，轮盘中心预留的轴孔可适配常规直径的动力输出轴，通过键槽或顶丝实现周向固定，外圈边框可根据安装需求加装测速齿盘或信号触发块，不需要额外改动主体结构即可适配不同类型的传感检测方案。辐条的截面尺寸经过力学校核，在额定扭矩载荷下，辐条表面的微应变量刚好落在常规应变片的最佳检测区间，既不会因为刚度过大导致应变信号过弱难以采集，

　　也不会因为刚度过小导致构件在动态载荷下产生谐振，影响检测数据的稳定性。整个构件的镂空结构也能降低自身转动惯量，减少对原有传动系统动态特性的影响，避免因为加装检测构件导致传动端的负载波动，适配转速较高的动力传输场景。在实际选型应用中，该构件可直接替换同尺寸的常规连接法兰盘，不需要改动原有传动链路的安装尺寸，即可快速搭建扭矩、转速一体化的检测工位，结构本身没有易损活动部件，长期运行的稳定性优于分体式的传感安装支架，能够适应工业现场的振动、温变等复杂工况，减少后期的维护校准频次。
