塑料水解成型用杠杆式结构件

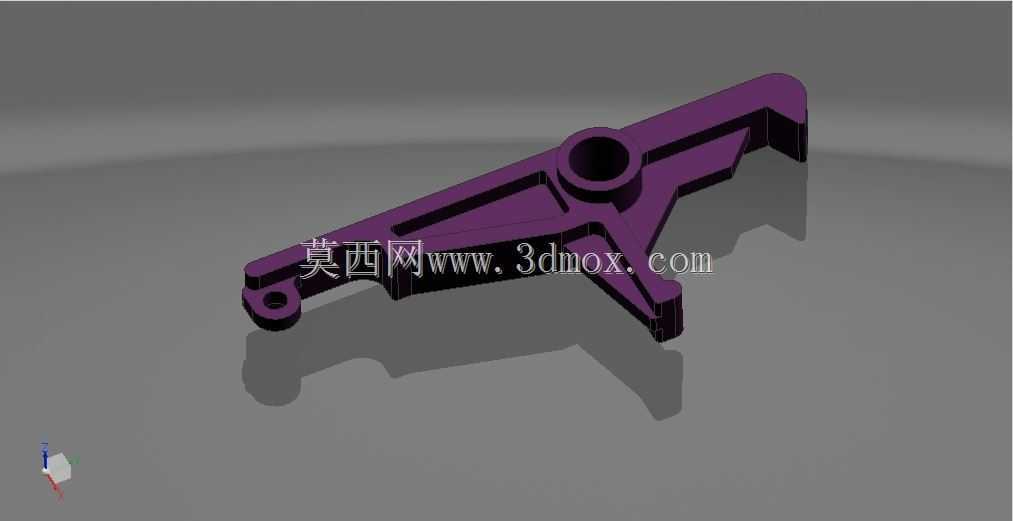

　　该结构件应用于塑料水解工艺的成型工装配套环节，在整套水解处理设备中承担动作传导与工位定位的核心作用，日常运行时随工装的开合模行程做定角度摆动，将驱动端的直线推力转化为工位侧的压紧、锁止动作，保障水解腔室闭合时的密封压力均匀分布，避免腔室内的水解介质从合模缝隙泄漏影响处理效率。从结构设计逻辑来看，整体采用长杠杆式的异形轮廓布局，主体为等厚的板状承载结构，中部设置的贯通轴孔是整个构件的旋转支点，孔位周边做了加厚的环形凸台补强，避免长期往复摆动时轴孔位置出现应力集中导致的磨损开裂，轴孔的内径公差按照基孔制间隙配合选取，适配常规的圆柱销轴安装，装配后可绕销轴实现0到28度的定角度摆动，转动过程无卡滞余量。

　　构件一端设置的小型贯通孔为驱动端连接位，用于铰接驱动连杆或者复位弹簧，孔位边缘做了倒角处理，避免装配时连杆销轴刮伤孔壁影响配合精度，该端的轮廓做了收窄处理，在保证连接强度的前提下尽可能降低端部重量，减少摆动过程的惯性冲击。另一端为工作执行端，设置了阶梯状的卡合凸缘，凸缘的工作面做了平行度公差约束，合模时该凸缘卡入工装对应位置的锁止槽内，将杠杆的摆动力转化为垂直于合模面的压紧力，凸缘的根部做了圆弧过渡处理，避免长期承受交变载荷时出现根部断裂的问题。构件的安装边界需要结合配套工装的铰接座尺寸确认，整体长度方向的最大尺寸适配常规小型水解工装的内部安装空间，厚度方向的尺寸与工装侧板的导向槽宽度匹配，

　　摆动过程中构件外轮廓与周边结构的最小安全间隙预留2mm以上，避免运行时出现运动干涉。设计过程中针对构件的受力路径做了针对性的材料分布优化，在杠杆主体的受力侧设置了沿力传导方向的加强筋，筋条高度不超过主体厚度的二分之一，既提升了构件的整体抗弯强度，又不会因为筋条过高导致注塑成型时出现缩痕、翘曲等缺陷，同时也控制了整体的材料用量，降低单件的制造成本。构件表面的所有锐边都做了R0.5的圆角处理，一方面避免装配和维护过程中锐边划伤操作人员，另一方面也能减少注塑成型时的应力集中，提升构件的疲劳使用寿命。在水解工况下，该构件长期接触弱酸性的水解介质，因此结构设计时尽量避免了狭长的缝隙和死角，减少介质残留堆积导致的腐蚀问题，

　　所有的连接位置都采用通透的孔位设计，方便日常维护时的清洁和介质冲洗。从实际使用场景来看，该构件属于水解工装的易损替换件，因此结构设计时充分考虑了互换性要求，所有安装孔位的位置度公差控制在0.1mm以内，替换时无需额外的修配即可直接装配使用，降低设备维护的停机时间。
