轴流风机导风蜗壳结构三维设计

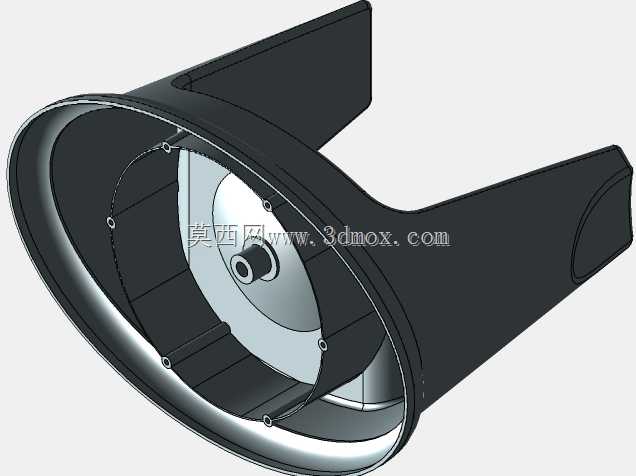

　　该结构为小型轴流通风设备的导风承托壳体，常见于桌面散热风机、小型管道通风装置、设备内置风冷模块的配套结构中，承担气流导向、叶轮防护、安装固定的多重作用。从结构细节来看，整体采用变径筒状流线型设计，进风端为扩口式圆弧过渡结构，能够有效降低进风端的气流紊流损失，减少气流进入叶轮区域时的涡流噪音，出风端为等径直筒段，可对叶轮甩出的气流进行整流，让输出气流保持轴向稳定，避免气流过早扩散降低送风距离。壳体侧面延伸出的一体式安装支脚，与主壳体采用圆弧过渡连接，没有额外的拼接接缝，既提升了结构的整体抗振强度，也避免了拼接缝隙带来的气流泄漏问题，支脚的安装面与壳体轴向保持平行，可直接通过螺栓固定在设备机架或者墙面安装位上，不需要额外设计转接支架，

　　减少装配环节的零件数量。壳体内部的环形安装台，均匀分布了6处螺纹安装孔位，孔位的分度圆直径与标准小型轴流叶轮的电机安装架尺寸完全匹配，安装台的端面平面度控制在0.1mm以内，能够保证电机安装后叶轮与壳体的同轴度，避免叶轮转动时与壳体内壁发生刮擦。设计过程中，壳体的壁厚采用均匀2mm的薄壁结构，在支脚与主壳体连接的位置做了局部加厚处理，既控制了整体的零件重量，也保证了安装位置的结构强度，能够承受风机长期运行产生的振动载荷，不会出现安装位开裂的问题。壳体内壁与叶轮外缘的间隙控制在3mm，这个间隙值既能够避免加工、装配误差带来的运动干涉，也能尽可能减少间隙处的气流回流损失，提升风机的运行效率。进风端的扩口边缘做了R5的圆弧翻边处理，

　　没有尖锐的棱角，一方面可以优化进风的气流流场，另一方面也能避免装配、维护过程中划伤操作人员。从安装边界来看，该壳体的最大径向尺寸为180mm，轴向总长度为220mm，侧面支脚的安装孔中心距为120mm，安装孔直径为5mm，适配M4的固定螺栓，能够适配功率15W-30W的小型轴流风机动叶轮，整体安装空间占用小，适合在紧凑的设备内部布局。在实际应用场景中，这类壳体既可以用于小型桌面循环风扇的外框结构，也可以作为电气柜内置散热风机的导风罩，还能用于小型新风系统的管道送风单元，结构上的一体式设计减少了零件数量，降低了装配复杂度，同时流线型的内壁设计能够有效降低风阻，提升通风效率，减少风机运行时的气动噪音。设计时充分考虑了注塑成型的工艺特性，

　　所有的结构转角都采用了圆角过渡，没有倒扣结构，不需要设计复杂的抽芯机构，能够有效降低模具的加工成本，提升量产时的成型合格率，壳体外表面没有多余的装饰结构，既方便后续的表面喷涂处理，也能减少积灰，日常维护时只需要简单擦拭即可清理表面灰尘。内部的电机安装位做了下沉式设计，电机安装后尾部不会突出壳体的后端面，能够避免安装时电机尾部与安装面发生干涉，同时安装台的背面设计了加强筋结构，连接到主壳体的内壁上，进一步提升电机安装位的刚性，避免风机长期运行后安装位出现变形，导致叶轮动平衡失效。
