方形安装式传感单元结构设计

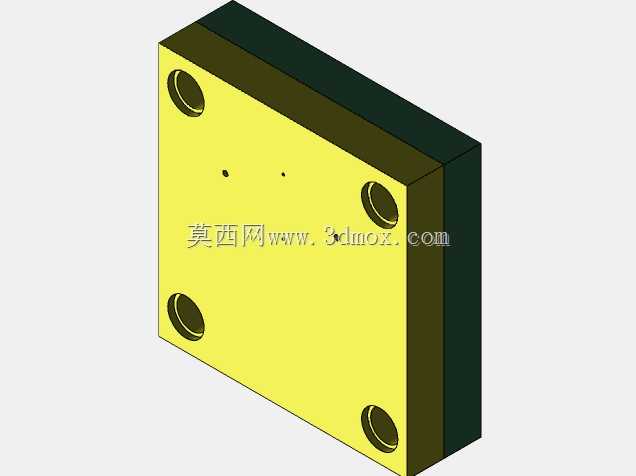

　　这款方形结构的传感单元，在工业现场的检测工位适配性极强，不管是自动化产线的位置到位检测、工装夹具的工件夹持确认，还是小型设备的状态信号采集场景，都能通过其规整的外形快速完成安装布局。从结构设计逻辑来看，整体采用方正的块式壳体，四个角位预留的沉头安装孔，完全匹配工业现场常用的M3、M4规格内六角固定螺丝，安装时螺丝头可完全沉入孔位内部，不会突出壳体表面，既避免了安装后突出结构剐蹭周边运动部件，也能让壳体贴合安装基面，保证长期运行下的结构稳定性，不会因为设备振动出现松脱偏移。壳体正面预留的两个细小通孔，是传感检测端的信号收发窗口，设计时特意将窗口位置避开安装孔的受力区域，防止安装锁紧时的应力传导导致窗口形变，影响检测精度。

　　壳体的厚度方向做了等壁厚设计，内部预留的腔体空间可以容纳检测电路板、信号处理模块以及接线端子，壁厚取值兼顾了结构强度与轻量化需求，采用常规工程塑料注塑或者铝合金铣削都能完成加工，不需要特殊的工艺工装，量产加工的适配性很好。在安装边界的考量上，方正外形的四个边都做了微小的倒角处理，既可以去除加工毛刺避免安装时割手，也能在多单元并排安装时预留微小间隙，不会因为加工公差导致相邻单元出现装配干涉。这类传感单元在实际使用中，不需要额外设计定制安装支架，直接通过四个角的孔位就能固定在设备机架、工装板或者型材表面，对于结构设计人员来说，在做设备布局时可以直接调用该结构，不用额外绘制安装适配结构，能有效缩短设计周期。

　　其规整的外形也方便在表面粘贴标识标签，标注检测点位、线序定义等运维信息，后期设备维护时可以快速识别对应点位，减少排查时间。信号窗口的位置设计在壳体正面中心区域，不管是对射式还是漫反射式的检测原理，都能保证检测光路无遮挡，检测范围覆盖正前方的有效区域，不会因为壳体结构遮挡导致检测盲区。壳体的拼接结构采用止口配合设计，上下盖合时可以自动对齐，不需要额外的定位工装，装配时打胶或者采用超声波焊接都能实现IP65以上的防护等级，适配车间多粉尘、少量切削液飞溅的工况环境。
