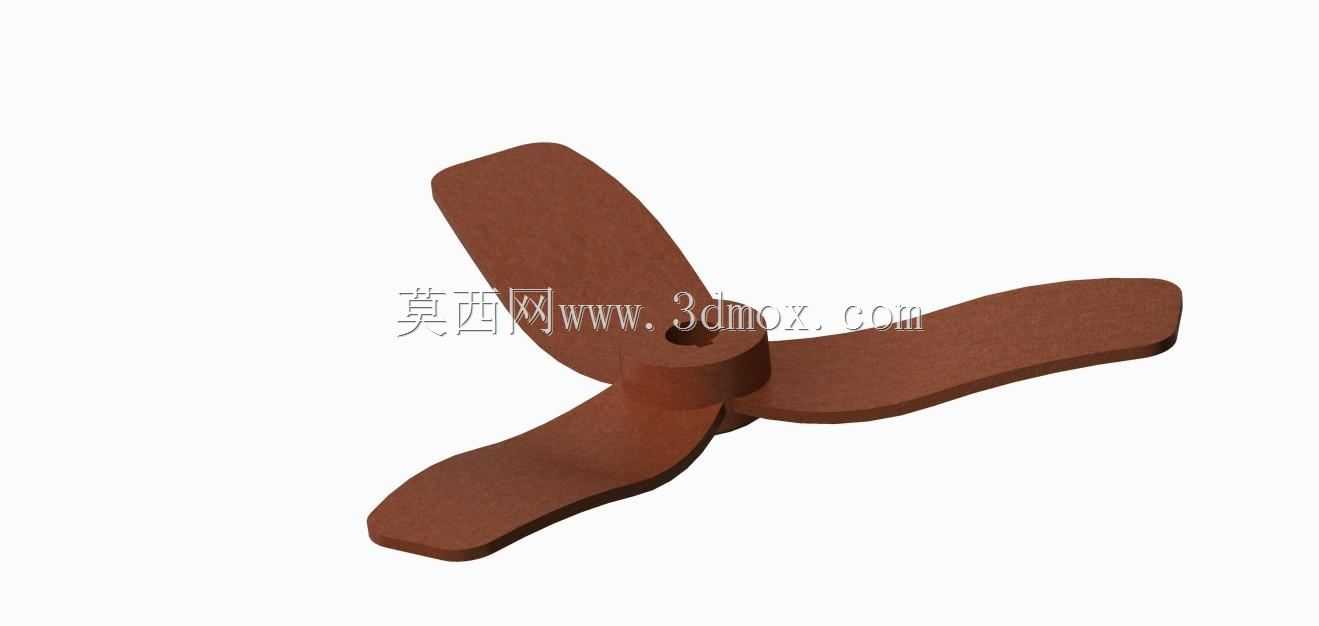

三叶片曲面螺旋桨式风扇叶轮结构

　　该三叶片叶轮结构是轴流类通风、送风设备的核心做功部件，日常在小型散热通风装置、工位送风设备、专用设备风冷模块、小型流体输送场景中都能见到这类结构的应用，其核心作用是通过自身定轴转动，带动周边流体沿轴向定向流动，实现热量交换、空气置换、流体推送的实际功能。从结构设计逻辑来看，这款叶轮采用了等厚曲面叶片的设计思路，三个叶片沿中心轮毂周向120度均布，这种均布排布方式能够保证转动过程中质心与回转轴线重合，大幅降低高速转动时的偏心振动，避免运行过程中出现动平衡失配带来的噪音、轴承磨损加剧问题。叶片的翼型曲面经过弧度优化，从叶根位置到叶尖位置的弦长、扭转角做了渐变处理，叶根与轮毂衔接位置做了大圆角过渡，既能够降低转动过程中的应力集中，

　　避免长期交变载荷下叶根位置出现疲劳断裂，也能减少流体在叶根区域的涡流损耗，提升流体推送的效率。中心轮毂位置设计有同轴安装孔，孔位与动力输出轴的配合公差可根据实际安装场景调整，安装时通过轴孔配合传递扭矩，轮毂的轴向厚度经过核算，既能够保证与动力轴的配合长度足够，避免转动过程中出现轴孔打滑、叶轮窜动的问题，也不会因为轮毂过重增加不必要的转动惯量，降低动力端的启动负载。从安装边界来看，叶轮的整体回转外径决定了其适配的风筒、安装腔体的最小内径，安装时需要保证叶尖与周边腔体壁面保留均匀的间隙，间隙过小容易在转动过程中出现叶尖刮蹭壁面的故障，间隙过大则会造成叶尖区域的流体回流，降低整体送风效率。叶片的曲面弧度设计兼顾了送风距离与运行噪音的平衡，

　　曲面的迎流角度经过调整，在常规民用、工业小功率送风场景的常用转速区间内，能够避免气流在叶片表面出现大面积紊流分离，降低运行过程中的气动噪音，同时保证足够的送风量。这类叶轮的材质选型通常根据使用场景确定，常规常温通风场景可采用工程塑料注塑成型，成本低重量轻，动平衡易保证；如果是高温、有腐蚀介质的通风场景，则可采用金属冲压、铸造成型后做表面防腐处理，提升结构的环境耐受能力。在建模过程中，需要重点保证三个叶片的曲面一致性，周向排布的角度公差控制在极小范围内，叶根与轮毂的衔接曲面要做到顺滑无突变，避免后续加工或者仿真过程中出现网格畸变、应力集中误判的问题，安装孔的同轴度、端面垂直度也要符合转动件的形位公差要求，保证后续实际装配时的配合精度。
