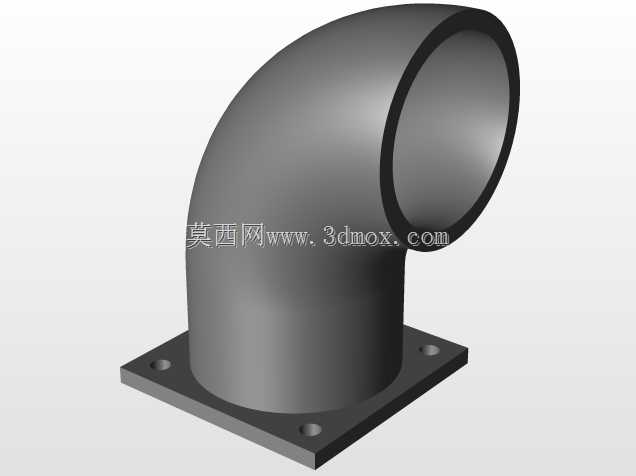

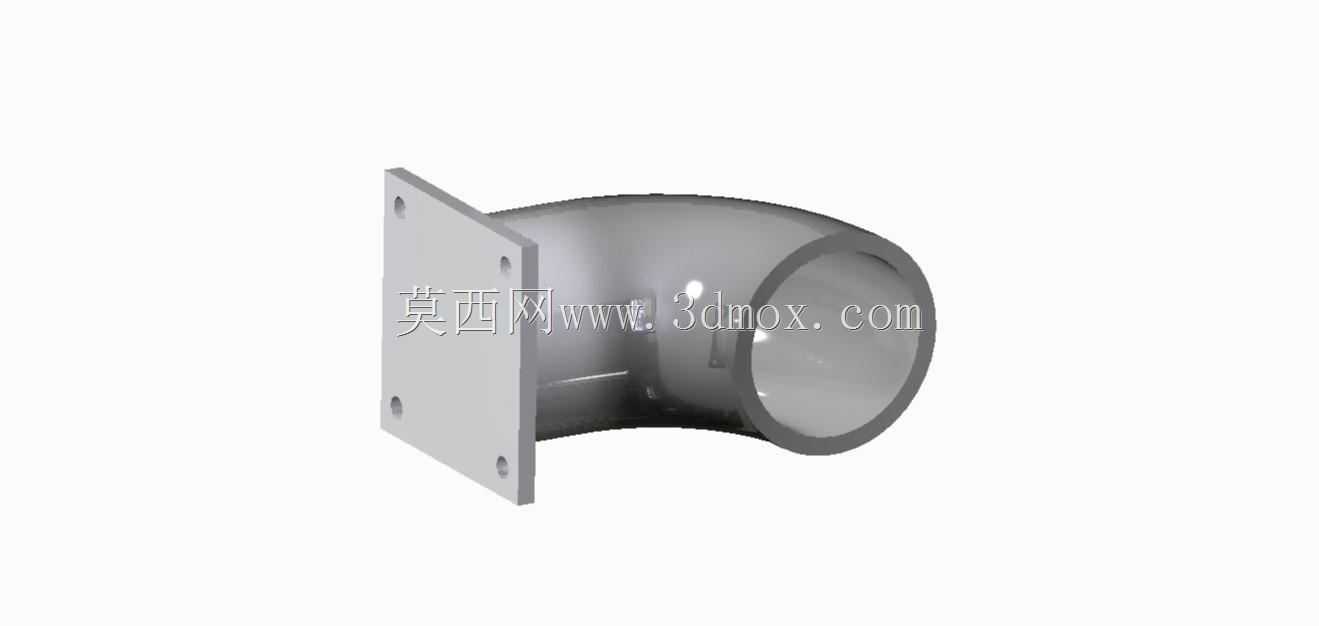

带安装固定法兰的弯式管路连接接头

　　这款弯式管路连接接头，主要面向流体输送系统的管路转向布设场景，在液压动力单元、气动控制回路、低压流体输送管线中都有广泛应用，核心作用是在管路需要转向的位置完成两段管路的连通，同时通过自带的安装固定结构实现接头本体的位置锁定，避免管路运行过程中受流体冲击、设备振动出现接头移位、密封失效的问题。从结构设计来看，接头整体采用90度弯转的流道构型，流道内壁做了顺滑圆弧过渡，没有直角突变结构，能大幅降低流体流经转向位置时的局部阻力损失，减少紊流产生，降低管路运行过程中的振动与噪音，同时也能避免流体携带的杂质在转角位置沉积造成管路堵塞。接头一端为光滑承插式接口，适配对应外径的硬管或者软管连接，接口外壁预留了卡套或者管箍的安装空间，

　　可根据实际管路压力等级选择对应的密封紧固方式，满足从低压气动回路到中压液压系统的连接密封需求。接头弯转位置外侧集成了一块带安装孔的固定法兰片，法兰片与接头本体为一体化结构，安装时可通过螺栓穿过法兰孔将接头整体固定在设备面板、机架安装位或者墙体基座上，安装边界需要预留法兰片的安装空间，法兰孔的中心距与对应规格的标准安装孔位匹配，不需要额外加工转接板即可完成固定，能大幅降低现场安装的加工工作量。设计过程中充分考虑了管路安装的操作空间，接头的接口段长度预留了足够的管箍、卡套紧固操作余量，即使在狭窄的设备内部布设管路，也能完成接头与管路的连接紧固操作，不需要额外调整周边其他零部件的位置。接头的壁厚根据常用工作压力等级做了匹配设计，

　　既保证了足够的结构强度，在额定压力下不会出现鼓胀、开裂问题，也不会因为壁厚过大造成整体重量超标、材料浪费。流道的通径尺寸与对应规格的管路通径完全一致，不会出现通径缩径造成的流量损失问题，能保证流体输送过程中的流量稳定性。在实际设备选型应用中，这类带固定法兰的弯接头特别适合用在管路进出设备面板的位置，一端连接设备内部的管路，另一端连接外部管线，通过法兰片直接固定在面板开孔位置，既完成了管路的转向连接，也实现了管路在面板位置的固定，不需要额外配置管路固定支架，能简化设备的管路布设结构，减少管路系统的零部件数量，提升整体管路系统的可靠性。日常维护过程中，这类一体化结构的接头没有多余的活动连接部件，只需要定期检查接口位置的密封状态、法兰固定螺栓的紧固力矩即可，维护工作量极低，适合在长期连续运行的工业设备管路系统中使用。
