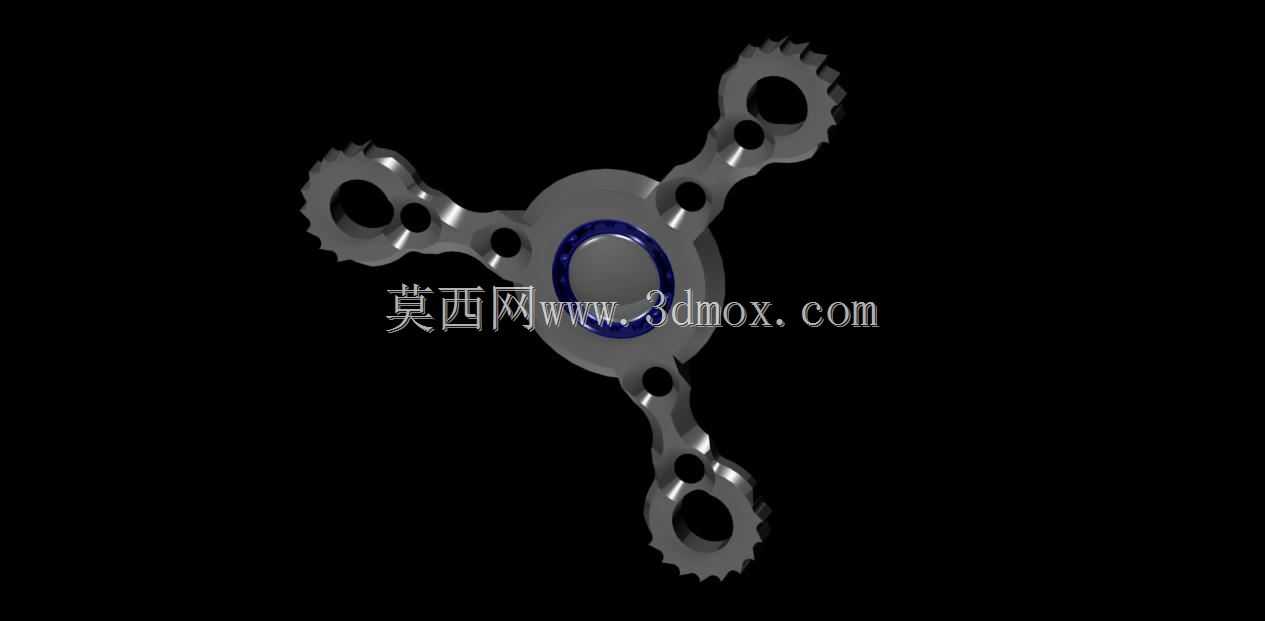

纺纱机转子轴承联动趣味机械结构

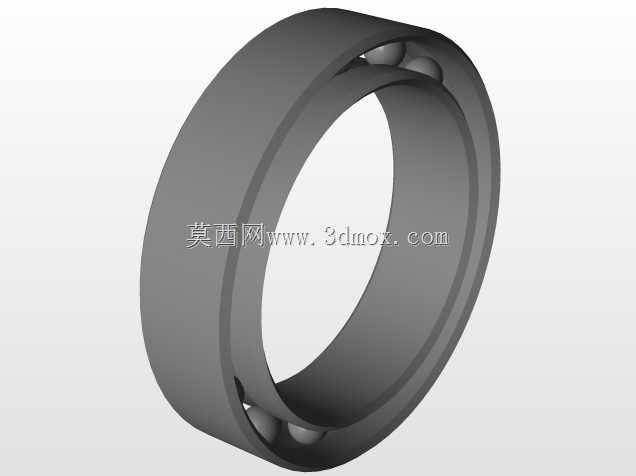

　　这套结构最初的设计出发点，是还原老式纺纱设备核心传动环节的运动逻辑，同时做了轻量化简化适配教学演示与趣味机械玩具的使用场景。从实际应用来看，这类简化的转子轴承联动结构，既可以作为纺织专业入门教学的演示教具，帮初学者理解纺纱过程中纤维捻合环节的动力传递路径，也能作为桌面机械玩具，直观展示旋转传动的运动特性。结构核心采用标准深沟球轴承作为旋转支撑，轴承内圈与转子轴采用过盈配合，配合公差控制在H7/p6区间，保证高速旋转时不会出现轴与内圈的相对滑动，外圈固定在支架安装位上，预留0.02mm的轴向间隙避免热胀卡滞。转子部分做了动平衡校准，偏心量控制在0.05mm以内，旋转时不会产生额外振动，这一点和工业纺纱设备上的纺杯转子设计逻辑一致，

　　只是尺寸做了等比例缩小。设计时特意将传动路径做了外露处理，没有加装封闭外壳，就是为了能直接观察到轴承滚动体带动转子旋转的全过程，每个传动节点的运动状态都清晰可见。安装边界方面，整体结构的底座安装孔位按照标准桌面固定尺寸设计，孔距为40mm，适配M4规格的固定螺丝，整体最大外轮廓尺寸控制在120mm80mm60mm以内，不需要占用过大的放置空间，不管是教学展台摆放还是桌面陈设都能适配。功能上，这套结构可以通过手动拨动转子实现连续旋转，轴承的低摩擦特性能让转子在单次拨动后保持较长时间的转动，模拟纺纱机纺杯高速旋转牵伸纤维的工作状态，转子端部预留了纤维挂接位，可以实际演示细纤维捻合成线的基础过程，不是单纯的静态展示模型。

　　设计过程中没有采用复杂的齿轮传动结构，而是直接通过轴承支撑转子做单轴旋转，一方面是降低加工与装配难度，另一方面也最大化还原了纺纱核心部件最本质的运动形式，去掉了工业设备上冗余的辅助结构，保留最核心的功能逻辑。结构的所有棱角都做了R1.5的圆角处理，避免作为教具或玩具使用时出现划伤风险，所有配合面的表面粗糙度控制在Ra1.6以下，保证旋转过程顺滑无卡顿。
