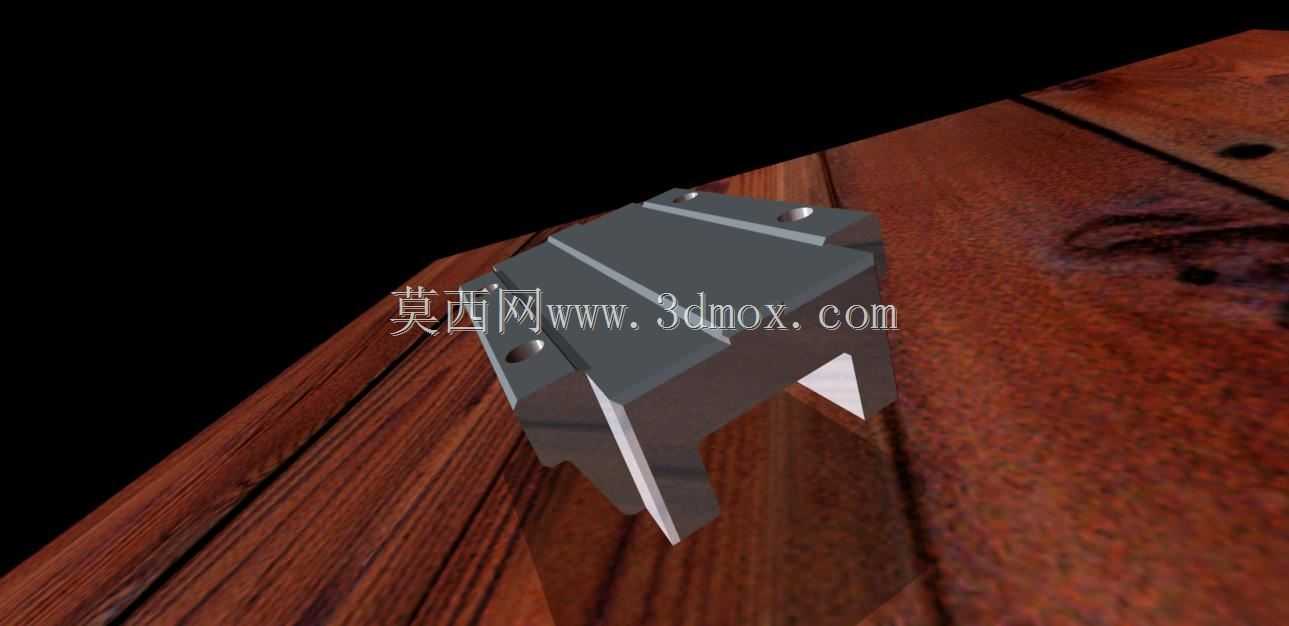

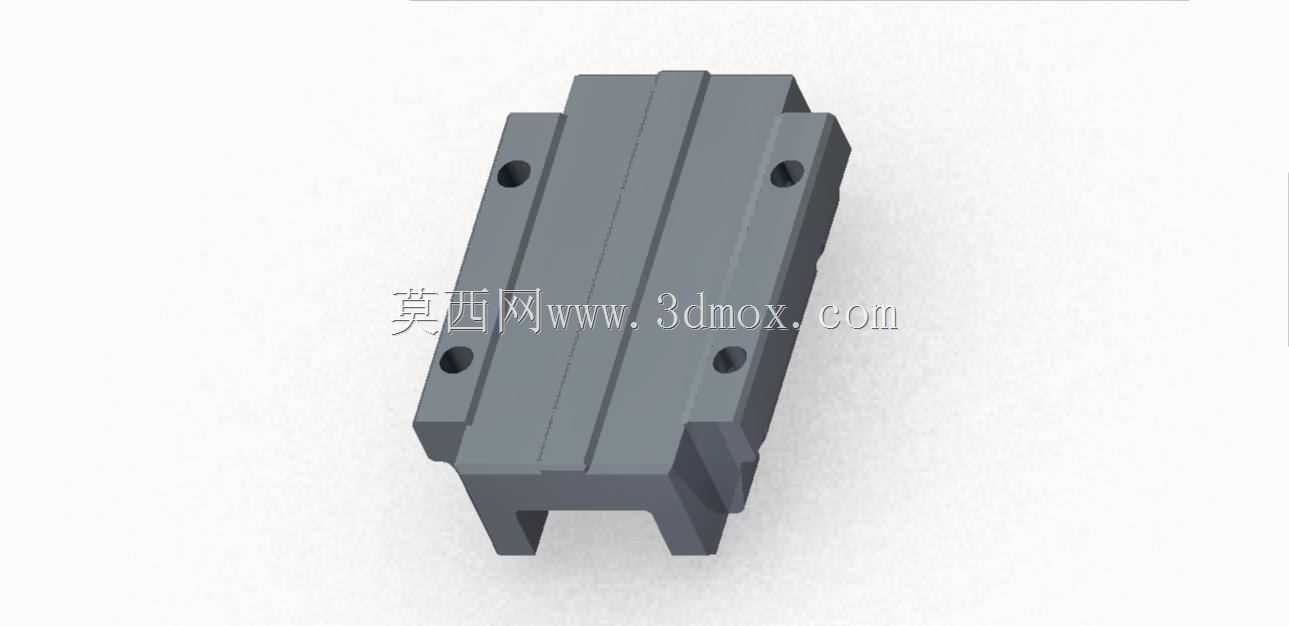

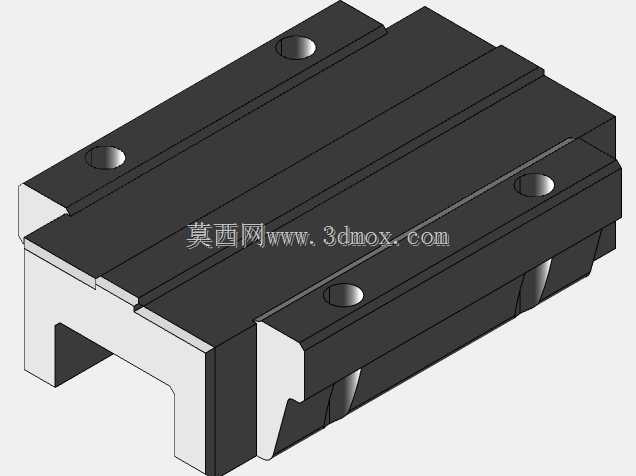

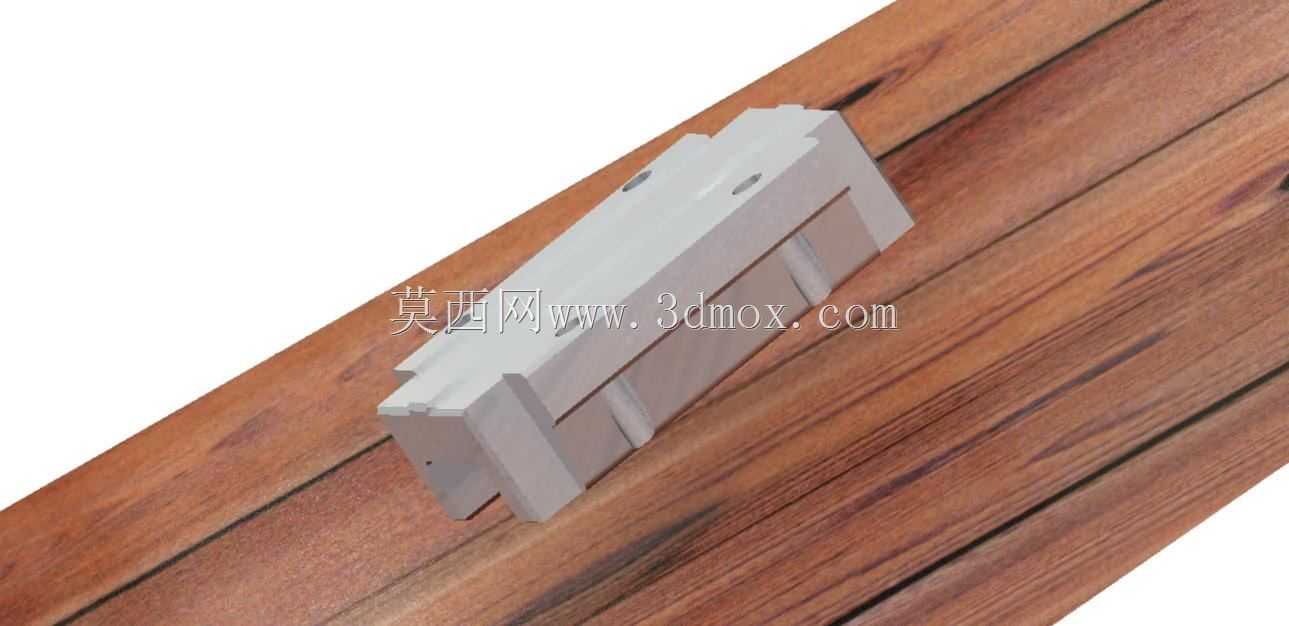

直线导轨LM滑块标准结构三维建模

　　这款LM滑块是线性导轨副的核心配套部件，主要承担直线运动导向与载荷承载功能，在各类需要高精度直线往复运动的设备中都有广泛应用，从普通的数控铣床、车床的进给轴导向，到自动化生产线的移栽机构、检测设备的位移平台，再到3D打印设备、激光切割设备的运动轴，都能见到这类滑块的身影。从结构设计来看，滑块主体采用凹槽式跨装结构，内侧的滚道与导轨的滚道完全匹配，可同时承受径向、反径向以及横向的载荷，相比普通的滑动导向结构，滚动摩擦的形式能大幅降低运动阻力，即使在低速进给工况下也不会出现爬行现象，能长期保持稳定的运动精度。滑块顶面设置了四个均布的安装沉孔，安装时可直接通过内六角螺栓将负载台板固定在滑块顶面，沉孔的深度经过精确计算，

　　螺栓锁紧后头部不会突出滑块顶面，避免与运动路径上的其他部件产生干涉。滑块的端面预留了密封件与油嘴的安装位置，实际使用时可通过油嘴定期注入润滑脂，配合端面的密封刮片，既能阻挡外部的切屑、粉尘进入滑块内部的滚道区域，避免滚动体出现磨损卡滞，也能防止内部润滑脂泄漏，延长整体的维护周期。在设计建模过程中，需要严格匹配对应规格导轨的截面尺寸，滑块的跨距、滚道的曲率半径、安装孔的孔位公差都需要按照通用互换标准设定，确保滑块可以直接适配同规格的标准导轨，不需要二次修配。滑块的侧边与端面的倒角尺寸也做了规范处理，安装时可顺畅滑入导轨，不会刮伤导轨的滚道表面。从安装边界来看，滑块的总长度、宽度以及安装孔的中心距都符合行业通用尺寸，

　　设备设计时只要预留对应滑块的运动空间，确定好导轨的安装基准面，就可以直接选用该款滑块进行装配，不需要额外定制连接结构。这类滑块通常会成对或者多组搭配使用，根据负载的大小与偏载情况调整滑块的安装数量，在长行程运动场景下，多滑块搭配的结构能大幅提升整体的刚性，避免运动过程中出现卡滞或者抖动的情况。建模时还原了滑块的所有装配特征，包括内部的滚动体避让槽、端面的密封件安装槽、顶面的沉孔结构，可直接用于设备的整体装配干涉检查，也能作为选型时的尺寸参考，帮助设计人员快速确认安装空间是否满足要求，避免选型阶段出现尺寸匹配错误。
