马鲁蒂铃木车型液压制动主缸结构设计

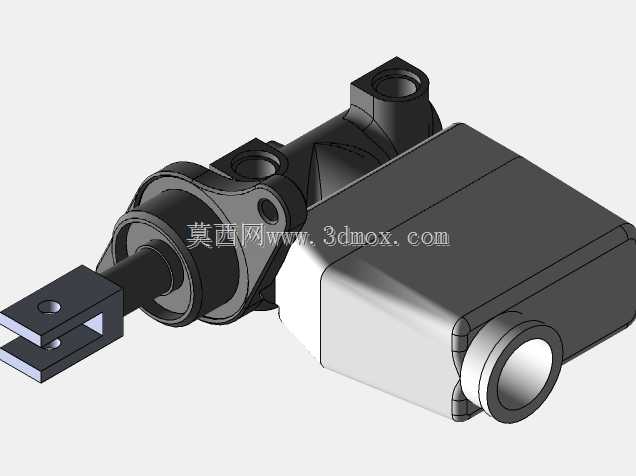

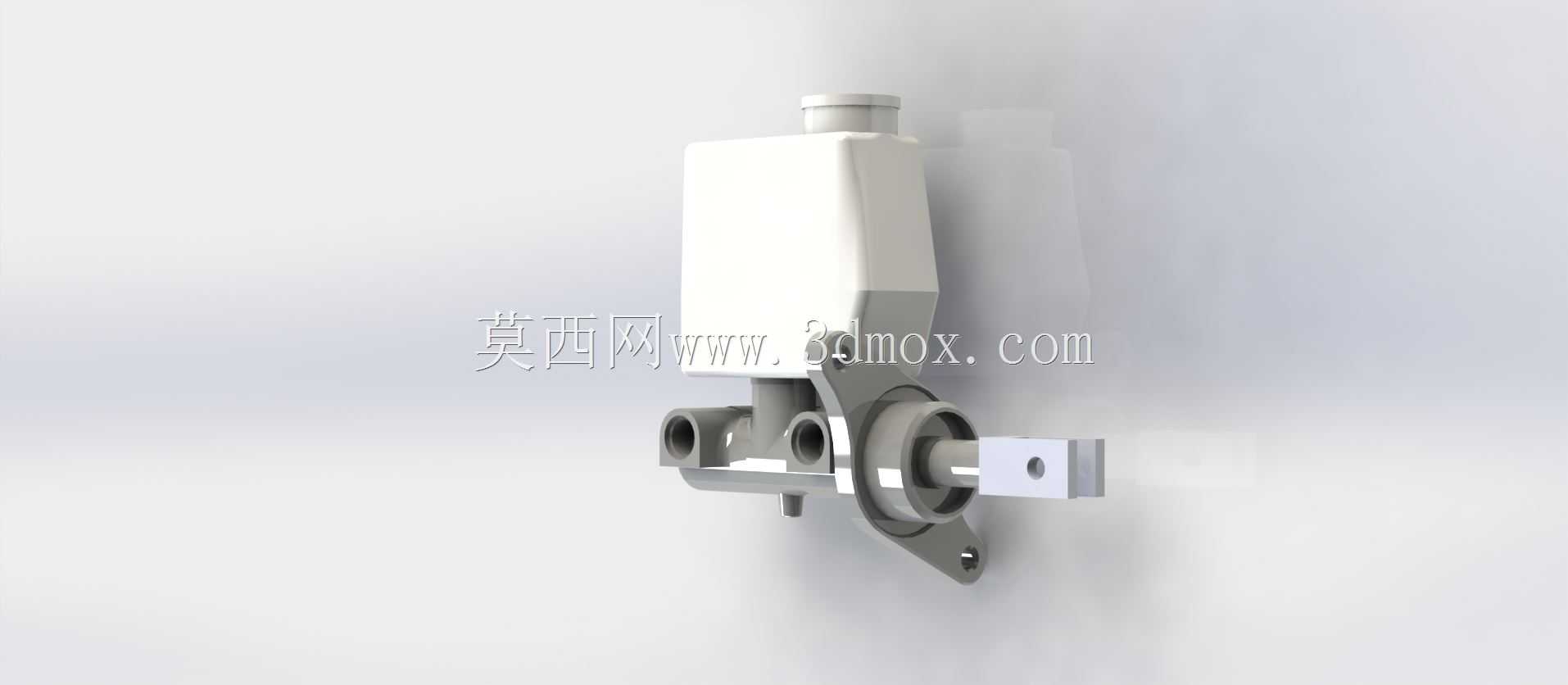

　　这款制动主缸是适配马鲁蒂铃木系列乘用车型的液压制动核心部件，主要承担整车行车制动系统的液压压力建立与分配功能，在整车制动回路中处于动力转换的核心位置，直接决定制动踏板力到轮缸制动力的传递效率与响应速度。从结构设计来看，该主缸采用单腔储液罐集成式布局，上部的白色储液腔用于存储制动液，预留的液位适配空间可满足制动片磨损全周期内的制动液容积补偿需求，避免制动回路因液位不足混入空气导致制动失效。下部的缸体部分采用铸铁材质加工，表面做防锈氧化处理，两个侧置的油孔分别对应前后制动回路的出油接口，接口尺寸采用行业通用的制动管螺纹规格，可直接适配标准制动硬管的连接需求，无需额外转接结构。伸出端的推杆连接结构做了扁位防转设计，

　　安装时可直接与制动踏板臂的连接叉配合，扁位结构能避免推杆在踏板往复动作过程中发生周向转动，减少密封件的偏磨风险，提升主缸的整体使用寿命。安装端的两个固定支脚预留了标准螺栓过孔，孔位间距与车型前围板的安装点位完全匹配，安装时仅需将主缸插入真空助力器的安装位，通过两个固定螺栓即可完成定位，安装边界预留了足够的扳手操作空间，售后拆装无需拆卸周边其他附属部件。设计过程中重点考量了制动踏板的行程匹配，主缸的活塞行程与踏板杠杆比做了对应适配，踏板空行程控制在合理区间，踩下踏板时初始段即可建立起足够的制动压力，避免制动踏板过软的问题。储液罐的盖体采用卡扣式密封结构，盖上预留的通气孔可平衡储液罐内部与外界的气压差，保证制动液可顺畅流入缸体内部，

　　同时通气孔内置的防尘滤网可阻挡外界粉尘杂质进入制动回路，避免杂质刮伤缸体内壁与密封皮碗导致的泄压问题。缸体内部的活塞组件采用双密封皮碗结构，主皮碗负责建立高压腔的压力，副皮碗负责阻挡制动液从推杆端泄漏，皮碗的材质采用耐制动液腐蚀的三元乙丙橡胶，可在宽温度区间内保持稳定的密封性能，避免低温下皮碗硬化导致的密封失效，或是高温下皮碗软化导致的内泄问题。在实际装车应用中，该主缸可适配前盘后鼓的制动配置，输出的液压压力可同时满足前轮盘式制动器与后轮鼓式制动器的压力需求，压力分配特性经过匹配调校，前后轮制动力分配符合车型轴荷转移特性，可避免制动时后轮先抱死导致的侧滑风险。主缸的整体外形做了紧凑化设计，储液罐的倾斜角度适配前围板的安装空间，不会与周边的线束、管路发生干涉，整体重量控制在合理区间，兼顾结构强度与轻量化需求。
