小型动力配套汽化器腔体结构设计

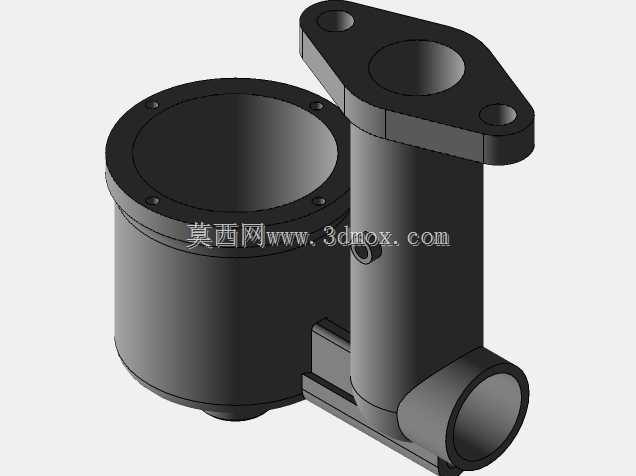

　　该汽化器腔体结构主要适配小排量通用动力设备的燃油供给环节，常见于小型通用汽油机、园林机械动力、小型农用动力机组的燃油雾化供给系统中，承担燃油与空气按比例混合、形成可燃混合气输送至燃烧室的核心作用，其结构合理性直接影响动力设备的怠速稳定性、负载响应速度与燃油消耗水平。从结构设计逻辑来看，整体采用一体化铸造成型的主体思路，左侧圆柱形腔体为浮子室安装位，用于容纳浮子组件与燃油暂存腔，腔体外缘预留的环形均布安装孔用于密封端盖的紧固，可保证浮子室的燃油密封性能，避免运行过程中出现燃油渗漏问题；右侧立式腔体为混合气主通路，顶部设置的菱形法兰为进气侧安装接口，法兰上的两个通孔用于与进气歧管或者空气滤清器底座进行螺栓固定，

　　安装时需保证法兰结合面的平面度公差，避免进气泄漏导致混合气浓度异常。立式腔体下部侧向伸出的圆柱形接口为混合气输出端，用于与发动机进气道对接，接口内径尺寸匹配对应排量动力的进气流量需求，可保证混合气输送过程中的流速稳定。腔体侧面预留的小型螺纹孔位用于安装油量调节针阀或者怠速量孔组件，设计时需保证该孔位与主油道的同轴度公差，避免量孔安装偏斜导致燃油计量失准。在安装边界方面，整体结构的安装定位以顶部法兰的两个安装孔为主要定位基准，下部输出接口的轴线与顶部法兰安装面的垂直度公差需控制在合理范围内，避免对接安装时出现应力集中导致腔体开裂；浮子室端盖的安装孔采用环形均布设计，紧固时需按对角顺序施加扭矩，防止端盖压紧力不均导致密封失效。

　　结构设计过程中充分考虑了流体流动的平顺性，主通路内部过渡位置均采用圆角过渡，避免混合气流动过程中产生涡流影响充气效率，同时各通路的截面尺寸经过匹配计算，可保证不同节气门开度下的燃油与空气混合比例处于合理区间，满足动力设备从怠速到满负载的全工况运行需求。
