管式卡丁车承载车架结构设计

　　该管式车架是小型娱乐卡丁车的核心承载基体，整体采用冷拔无缝钢管弯折后拼焊成型，主要应用于户外休闲卡丁车场馆、青少年卡丁车培训用车以及自制改装卡丁车的承载结构搭建。作为整车所有部件的安装基体，车架需要承接驾驶员体重、动力总成振动、行驶过程中路面传递的冲击载荷，同时还要为转向机构、制动系统、座椅、动力单元、前后防撞结构提供精准的安装定位基准。

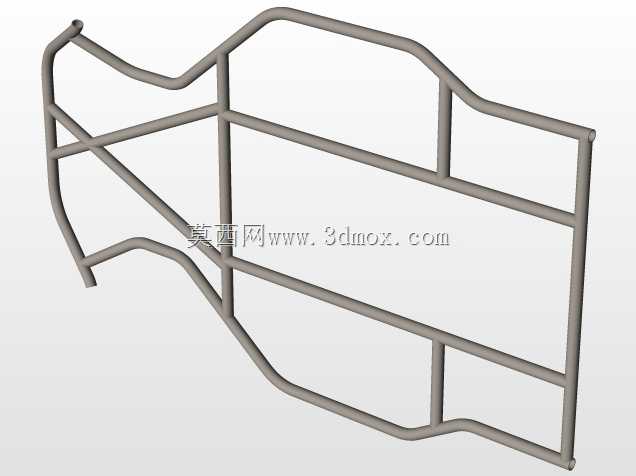

　　从结构设计逻辑来看，该车架采用空间桁架式布局，主纵梁沿整车长度方向布置，根据整车轴荷分配调整管径与壁厚，在驾驶员乘坐区域采用交叉斜撑结构强化侧向抗扭刚度，避免过弯时车架产生过大扭转变形影响操控稳定性；车头位置的弯折结构预留了转向机安装空间与前悬安装点位，侧围的横向管梁既作为车身覆盖件的安装依托，也能在侧面发生剐蹭时起到防护作用，车尾段的框架结构专门适配小型单缸汽油机或者轮毂电机的安装尺寸，预留了动力总成的固定孔位与传动系统的避让空间。

　　在安装边界设计上，车架整体宽度控制在常规娱乐卡丁车的1100-1200mm区间，轴距匹配1000-1100mm的小型卡丁车规格，乘坐区域的横向管间距适配通用型卡丁车座椅的安装孔距，不需要额外改制就能直接装配市售的卡丁车专用座椅；转向立柱的安装位预留了角度调节余量，可以根据不同身高的驾驶员调整转向盘的前后倾角，制动踏板与油门踏板的安装区域在车架前部下方预留了足够的踩踏行程空间，避免踏板运动过程中与管梁发生干涉。

　　实际使用场景中，这类管式车架相比冲压钣金式车架具备更好的抗冲击韧性，在场地内发生低速碰撞时，管梁可以通过可控的塑性变形吸收冲击能量，降低对驾驶员的伤害；同时管架结构的维修成本更低，局部管段发生变形后可以单独切割更换，不需要整体更换车架总成。设计过程中针对管梁的弯折半径做了统一规范，所有弯折位置的弯曲半径不小于管材直径的2倍，避免弯折处出现应力集中导致行驶过程中发生断裂，所有焊接位置都预留了焊接坡口的加工余量，拼焊后可以保证焊口的熔深满足强度要求，在应力集中的交叉管位置还可以通过增加补焊三角片的方式进一步强化结构强度，适配场地内高频次、高强度的使用需求。
