六缸径向动力输出装置结构展示

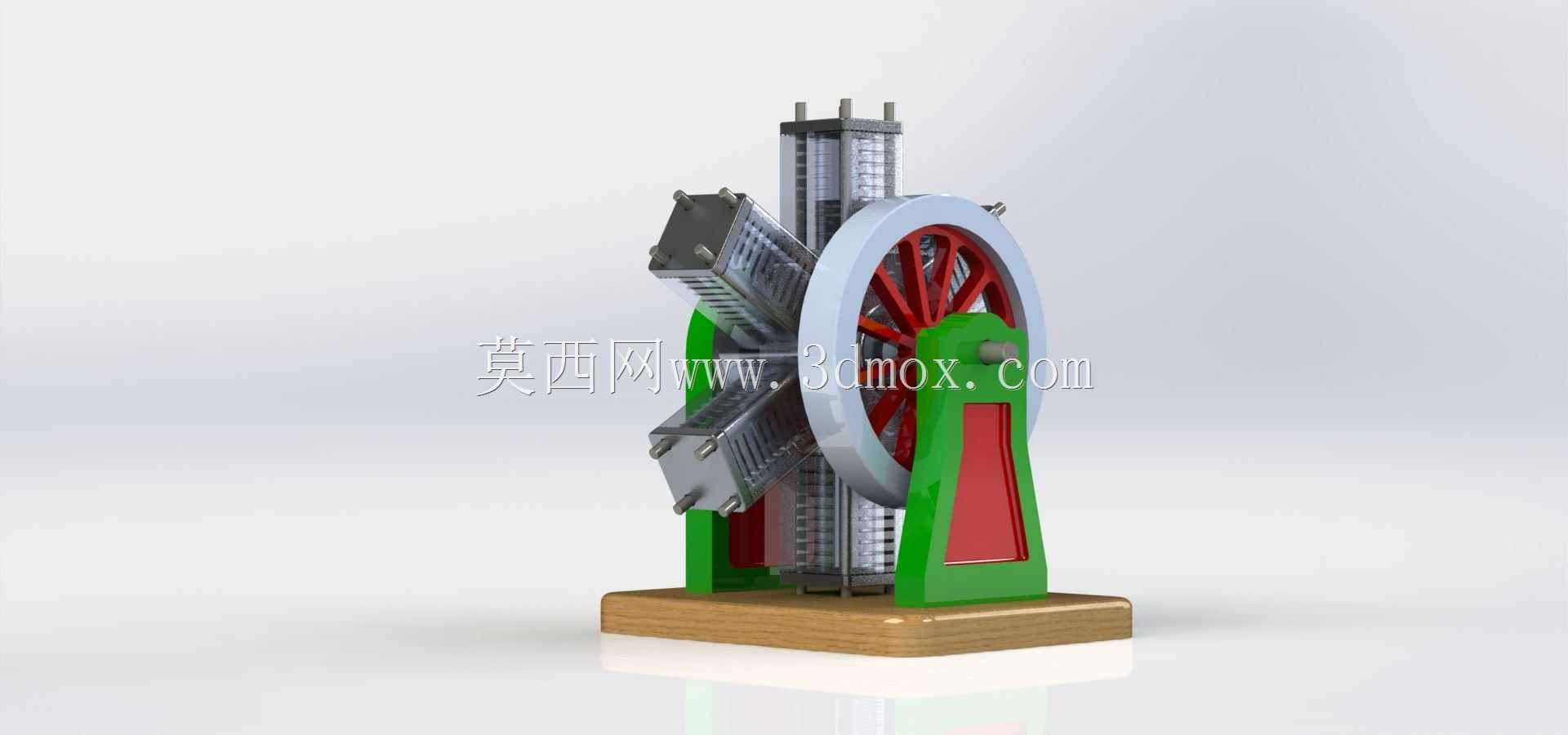

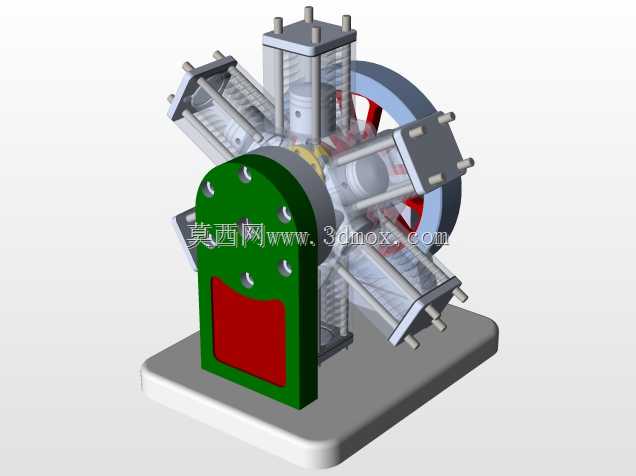

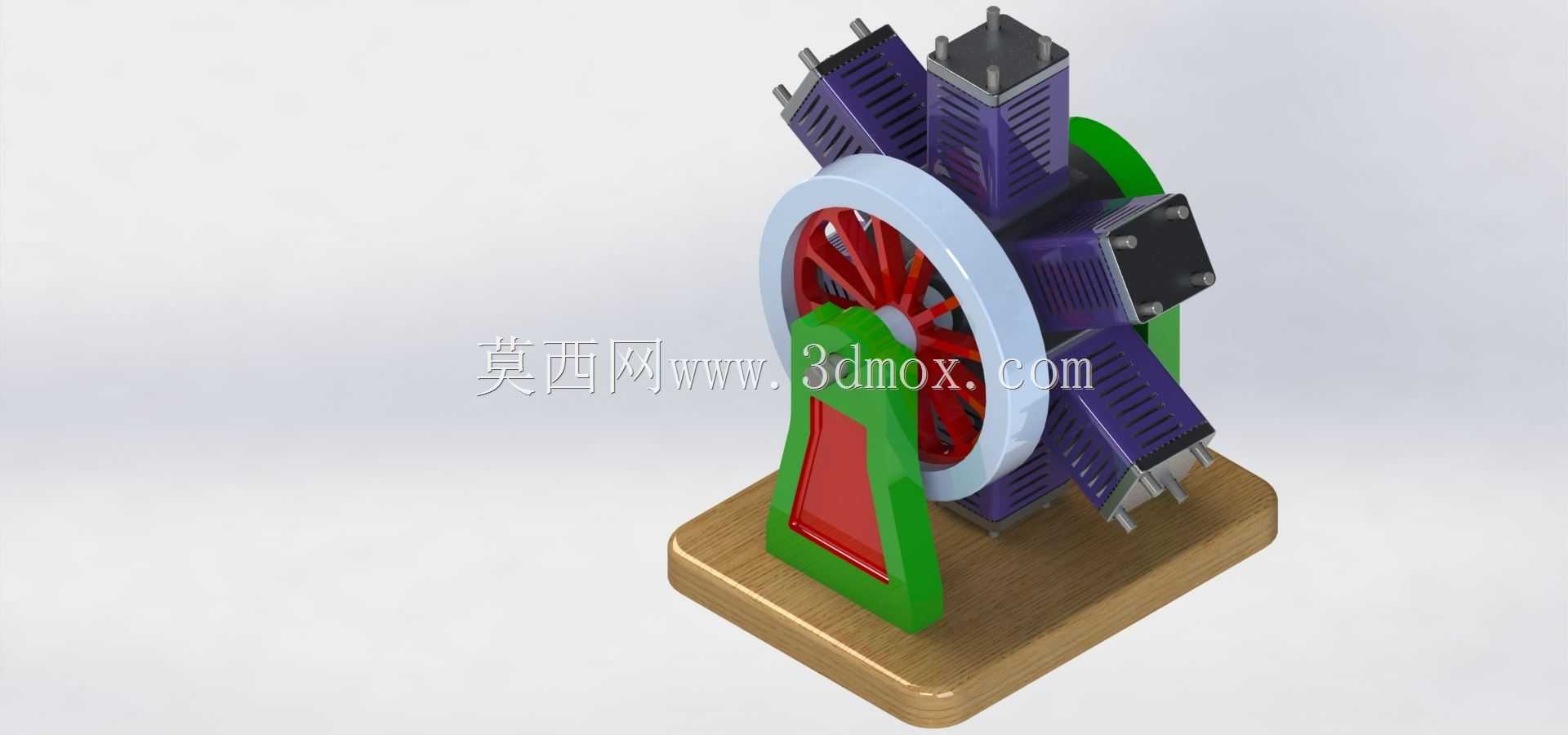

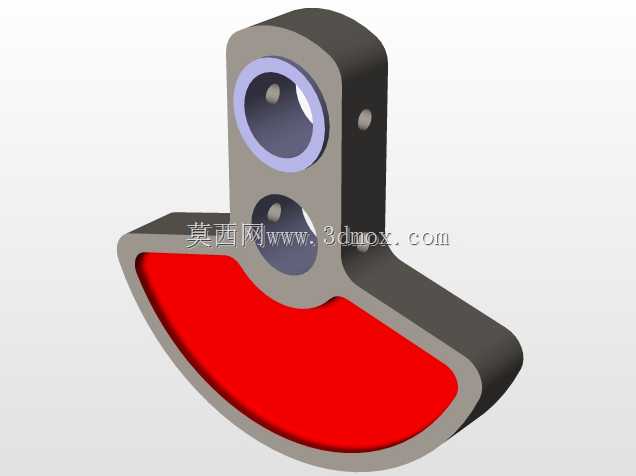

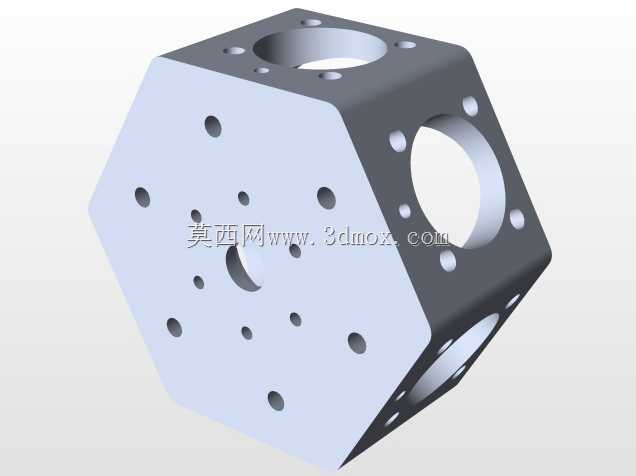

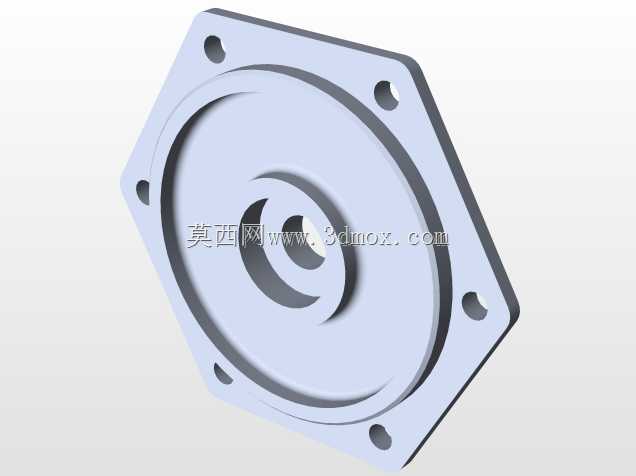

　　径向发动机的气缸围绕中央曲轴呈辐射状排布，这种结构最早在航空动力领域得到广泛应用，短曲轴的设计让整体动力输出端的轴向尺寸大幅压缩，相比直列排布的同排量动力装置，径向结构的整机重量更轻，迎风冷却的效率更高，在早期螺旋桨飞机上能适配机头安装的紧凑空间，省去额外的散热管路布置。这款六缸径向结构的动力装置，六个气缸沿曲轴中心呈等角度圆周分布，每个气缸的连杆都与中央曲柄销连接，工作时各气缸按固定点火顺序交替做功，曲柄每旋转一周可完成多次动力冲程叠加，输出扭矩的波动幅度远小于同缸数直列机型，低速工况下的扭矩储备更充足，能适配需要稳定低速大扭矩输出的小型固定动力设备、教学演示台架等场景。从结构设计层面看，该装置的支撑机架采用立式分体结构，

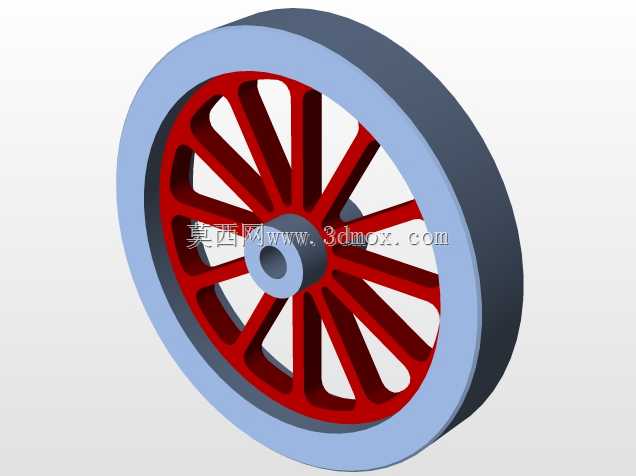

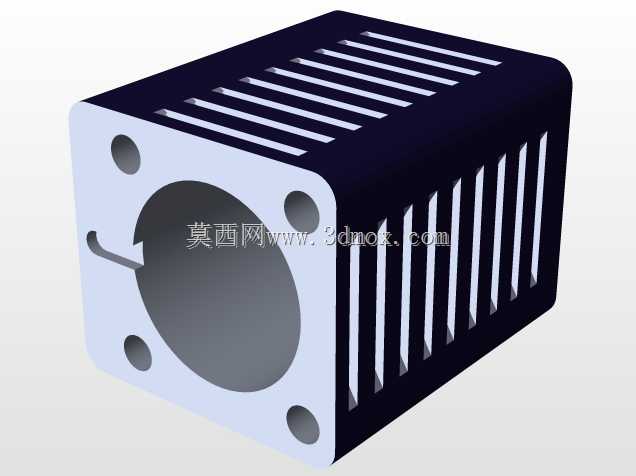

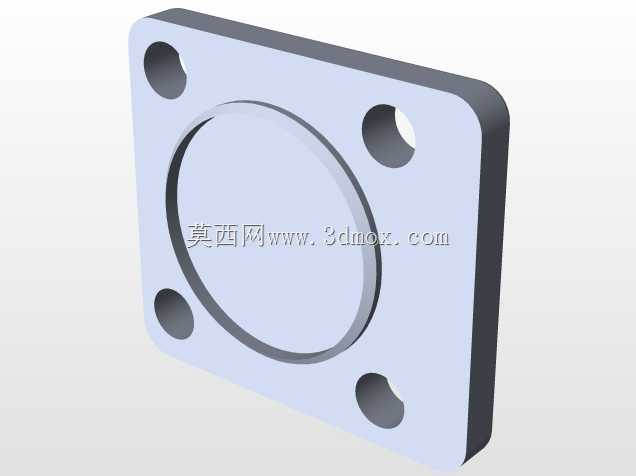

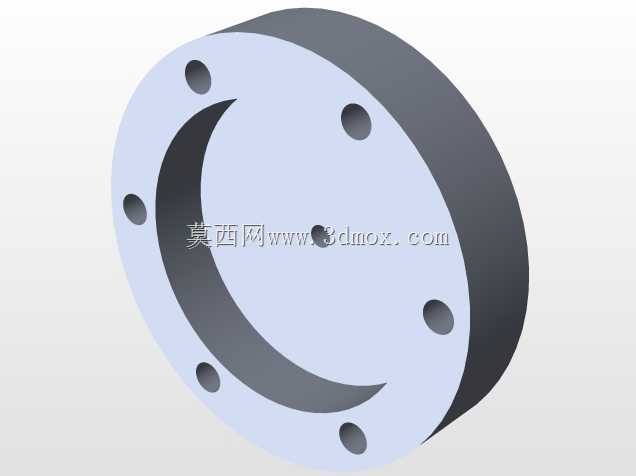

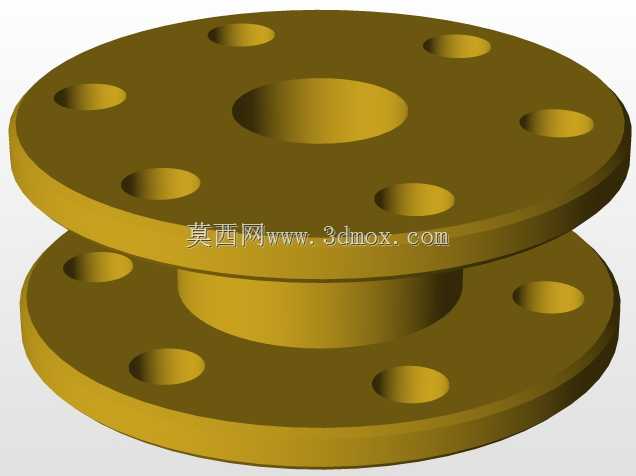

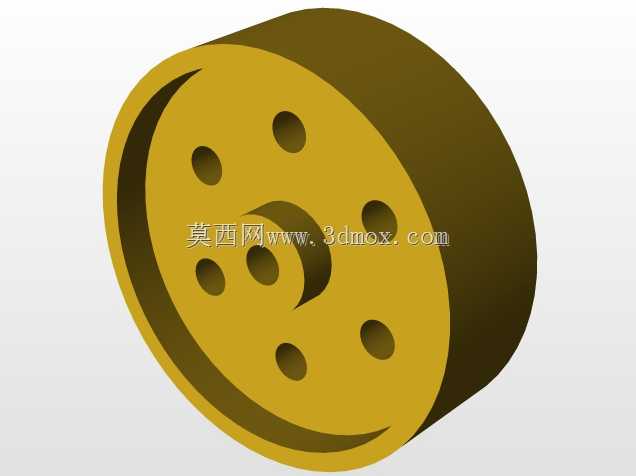

　　底部木质基座承担整机承重与安装定位功能，安装时可通过基座上的预留孔位直接固定在试验台或设备机架上，整体安装边界的长宽尺寸可覆盖常规小型动力站的安装工位，高度方向预留了飞轮转动的安全间隙，避免运行时飞轮与周边防护结构发生干涉。前端的大直径辐条式飞轮承担储能稳速作用，可平衡各缸做功间隔带来的转速波动，让动力输出更平顺，飞轮端可直接连接皮带轮或联轴器，向外输出旋转动力。气缸部分采用外露式排布，无需额外设计复杂的缸体水套结构，依靠自然风冷即可满足持续运行的散热需求，每个气缸的进排气门布置在缸头外侧，检修时无需拆解整机即可完成气门间隙调整、火花塞更换等日常维护操作。曲柄连杆机构的设计上，采用主连杆加副连杆的铰接结构，主连杆直接与曲柄销连接，

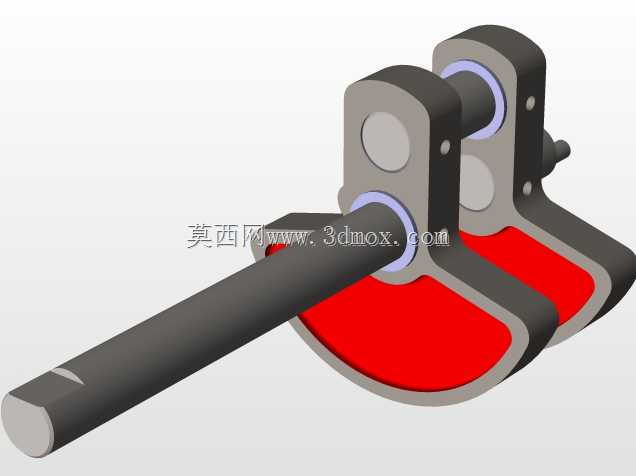

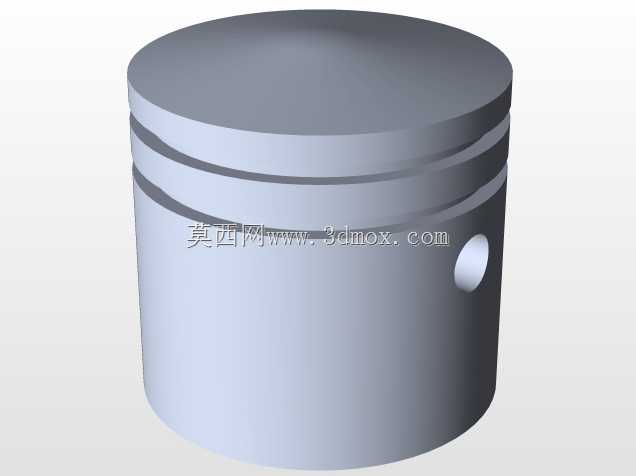

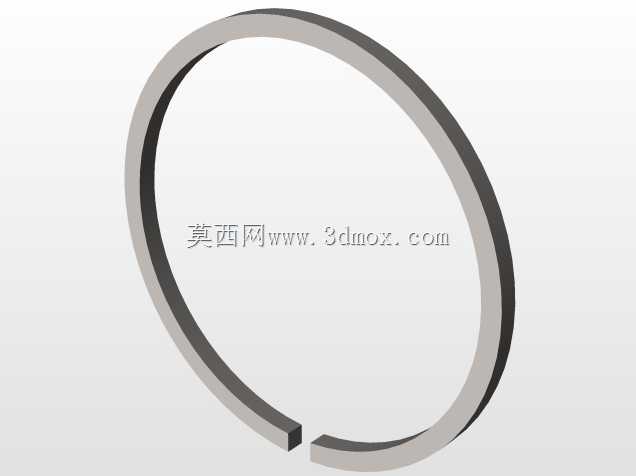

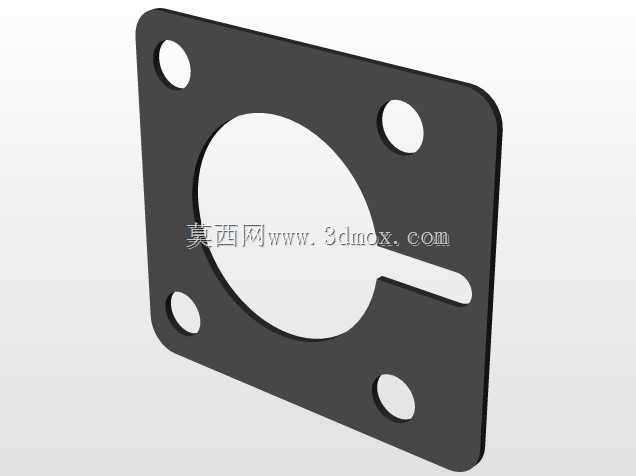

　　其余五个气缸的连杆通过铰接销固定在主连杆的大端凸缘上，这种结构能避免多连杆同销连接带来的曲柄销过载问题，同时保证各气缸的活塞行程一致，压缩比偏差控制在合理范围内，减少各缸做功的不均匀性。实际应用中，这类小排量六缸径向动力装置除了用于教学演示内燃机工作原理外，还可改装为小型固定动力源，为小型发电机组、农用作业机具提供动力，外露的机械结构也能直观展示四冲程内燃机的进气、压缩、做功、排气全过程，帮助初学者理解曲柄连杆机构将活塞往复运动转换为曲轴旋转运动的核心原理。设计时充分考虑了拆装便利性，各气缸与机架的连接采用标准化紧固件，拆解单个气缸时无需拆卸其余缸体，能大幅降低后期维护的时间成本，机架的支撑臂采用对称式结构，可抵消曲轴旋转时产生的侧向倾覆力矩，减少运行时的整机振动，无需额外加装厚重的减震底座即可稳定运行。
