带安全结构的双通路闸板底阀结构设计

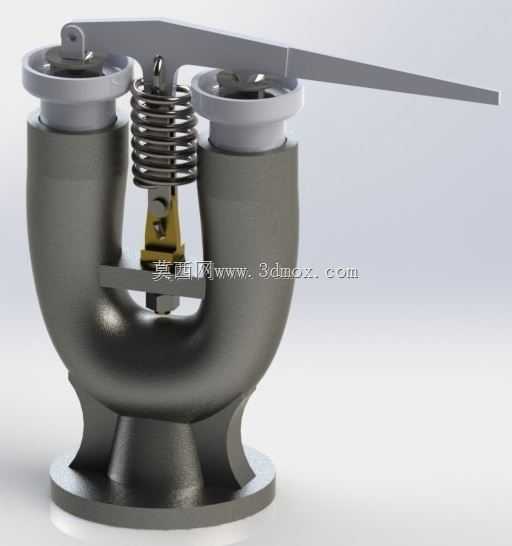

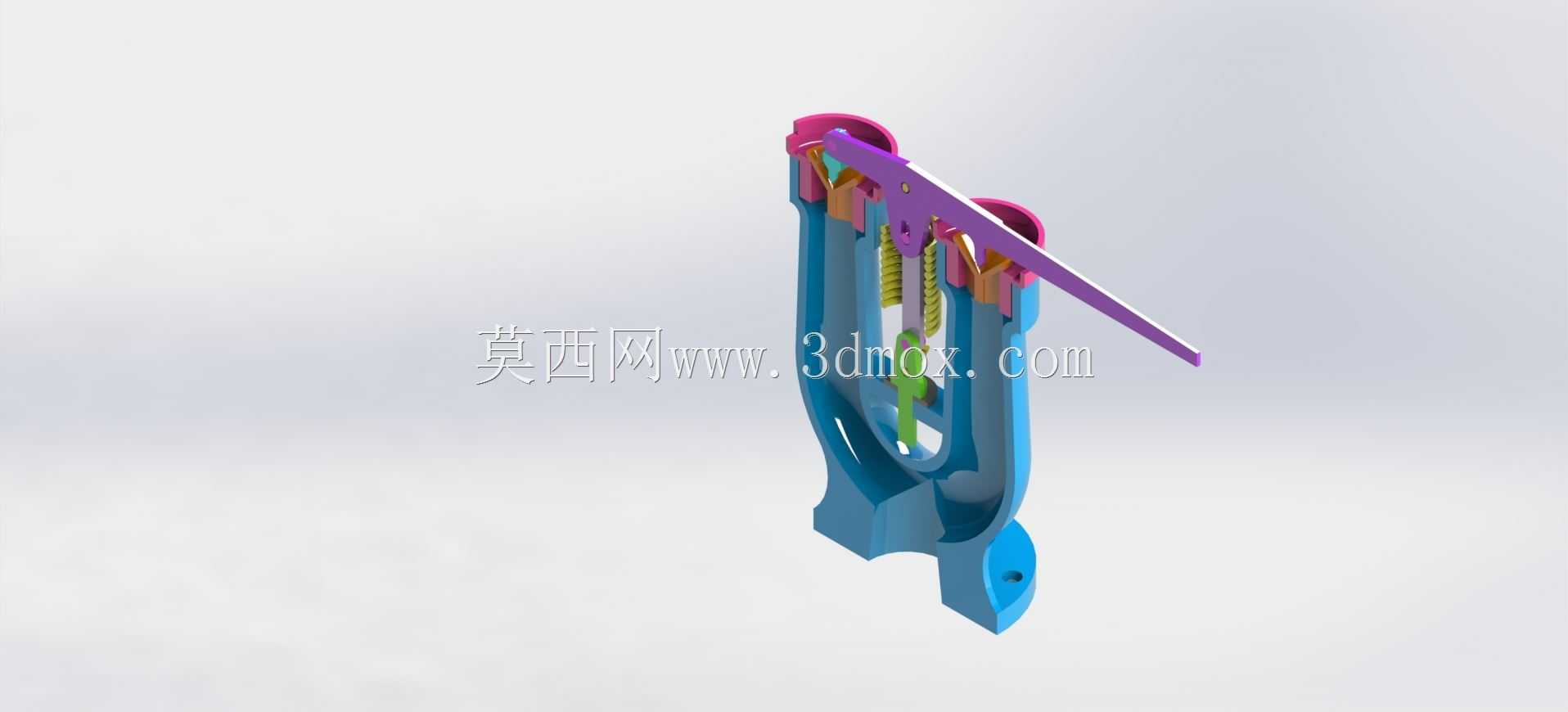

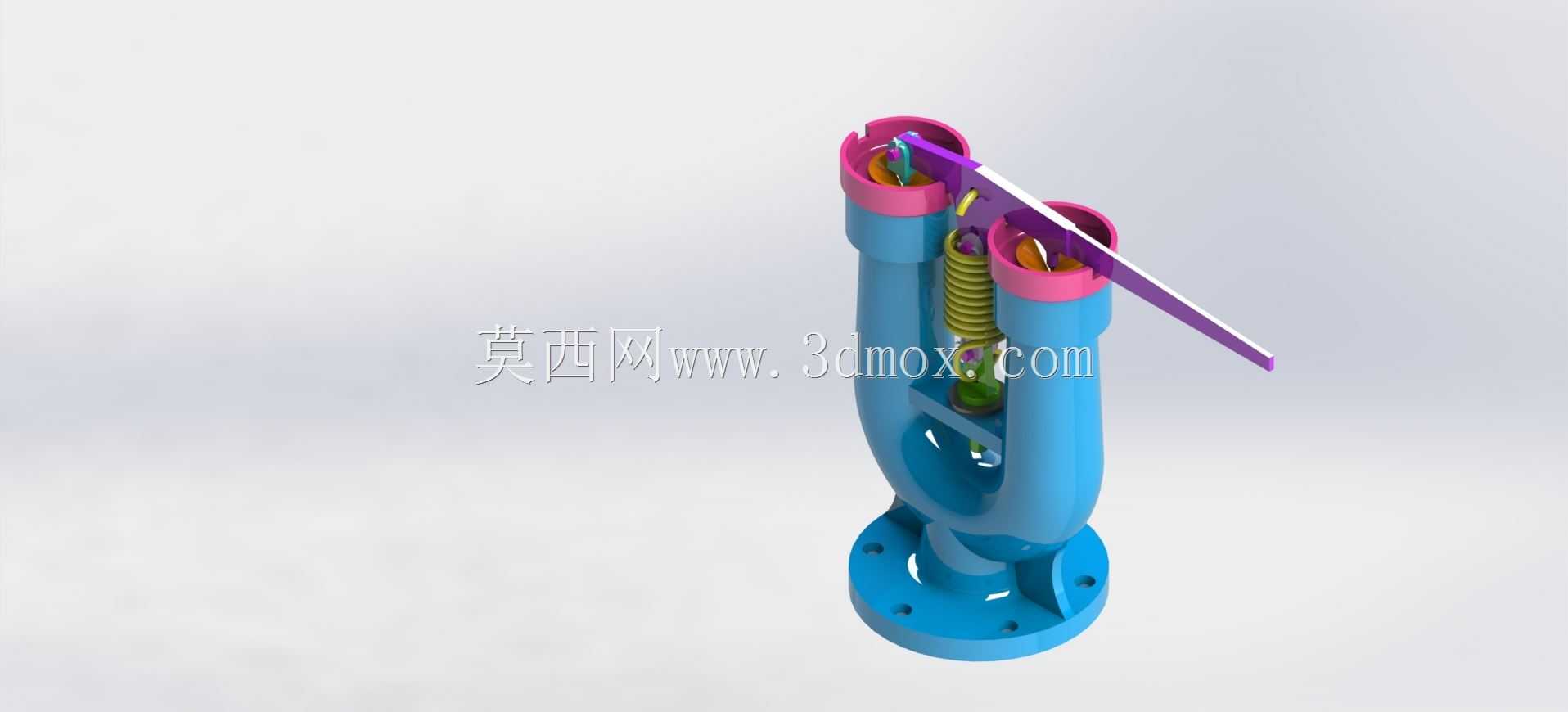

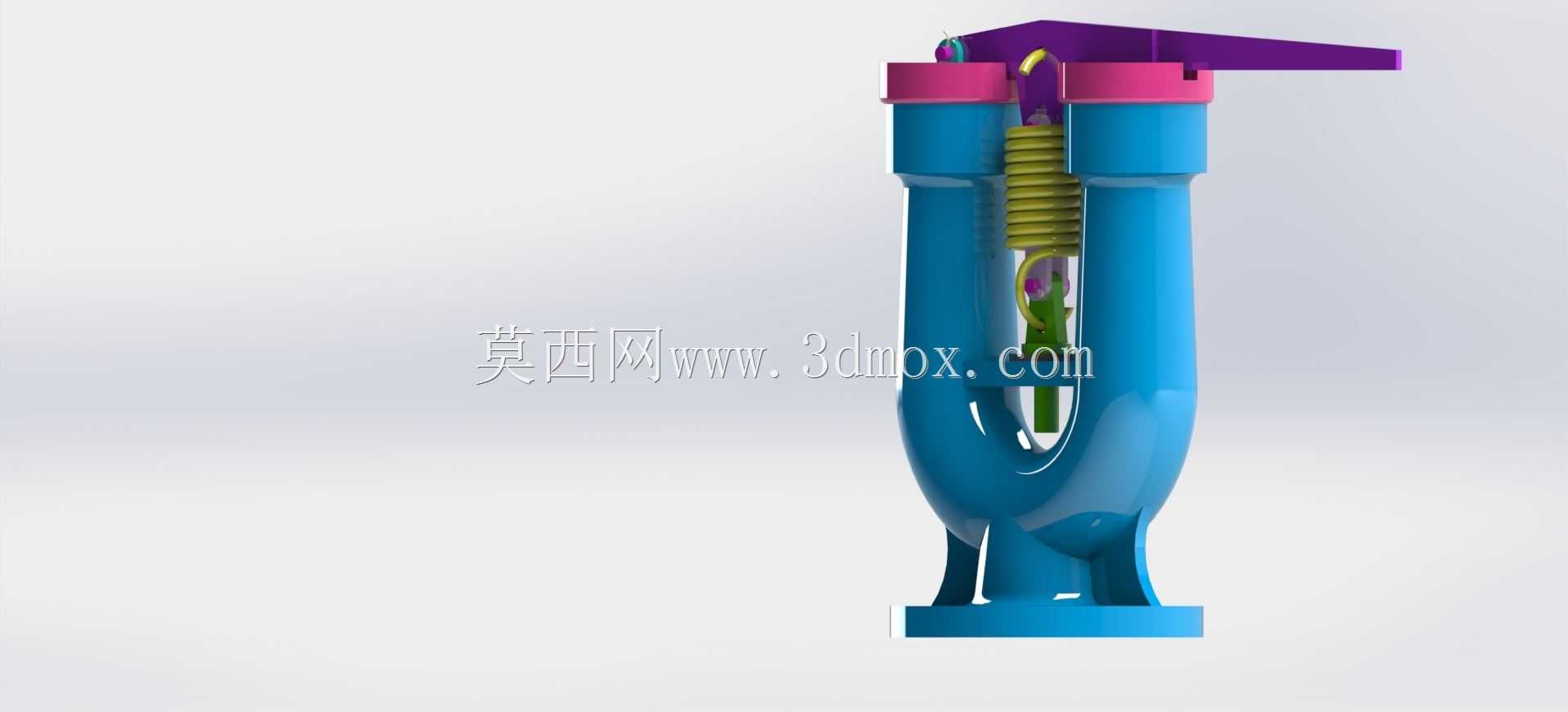

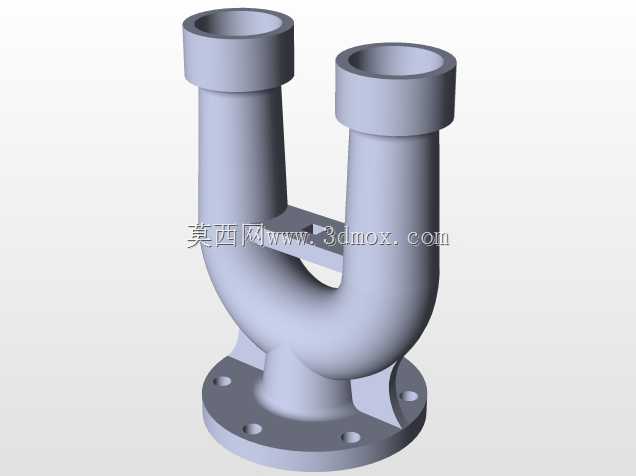

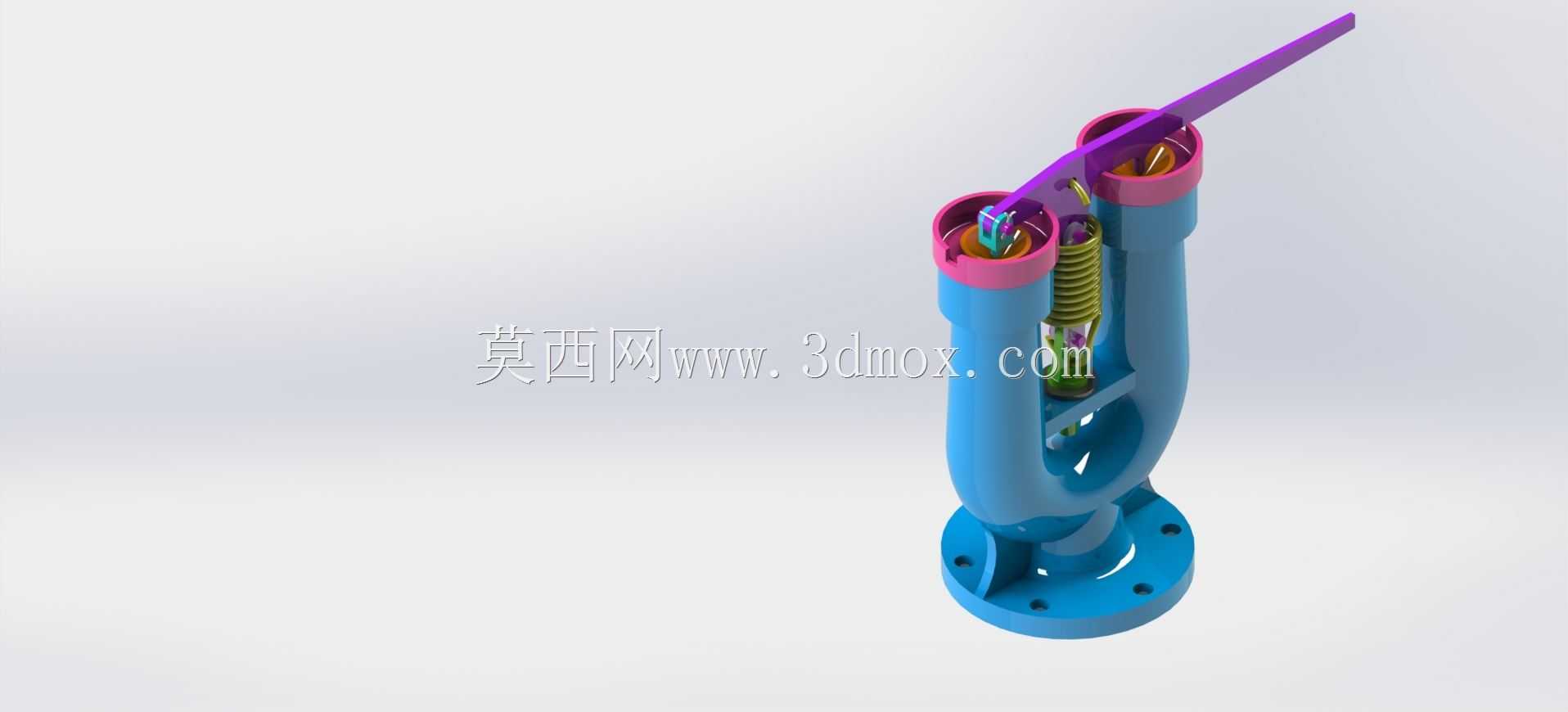

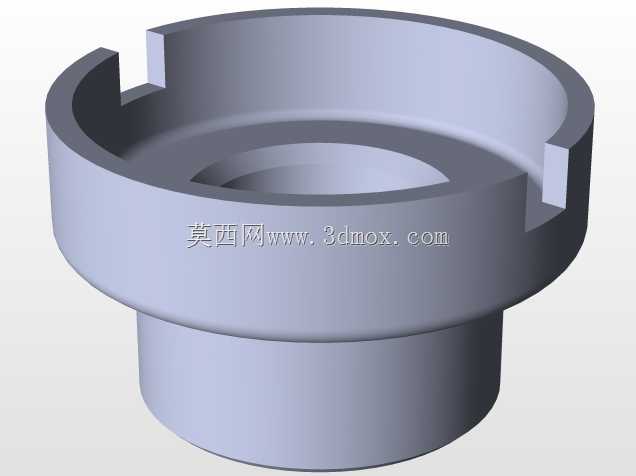

　　这款闸板底阀的结构设计，核心适配垂直安装的管路底端取水工况，常见于泵站进水端、流体输送管线的入口位置，主要作用是在管路停机状态下截断管内流体回流，避免泵腔因流体倒灌出现叶轮反转、水锤冲击等损伤，同时集成的底部安全结构可在管路压力异常超压时自动泄放，避免管路承压超过阈值出现爆裂、密封件失效等故障。从结构布局来看，整体采用双通路立式结构，底部为带螺栓孔的圆形法兰安装面，安装时可直接与管路端部的配对法兰通过螺栓紧固，法兰面预留的密封槽可适配橡胶或金属缠绕垫片，保证入口端的密封可靠性，安装边界需预留法兰周向的螺栓操作空间，以及上部扳把的全行程转动空间，避免安装后出现操作干涉。设计阶段首先考虑的是底阀的单向密封可靠性，

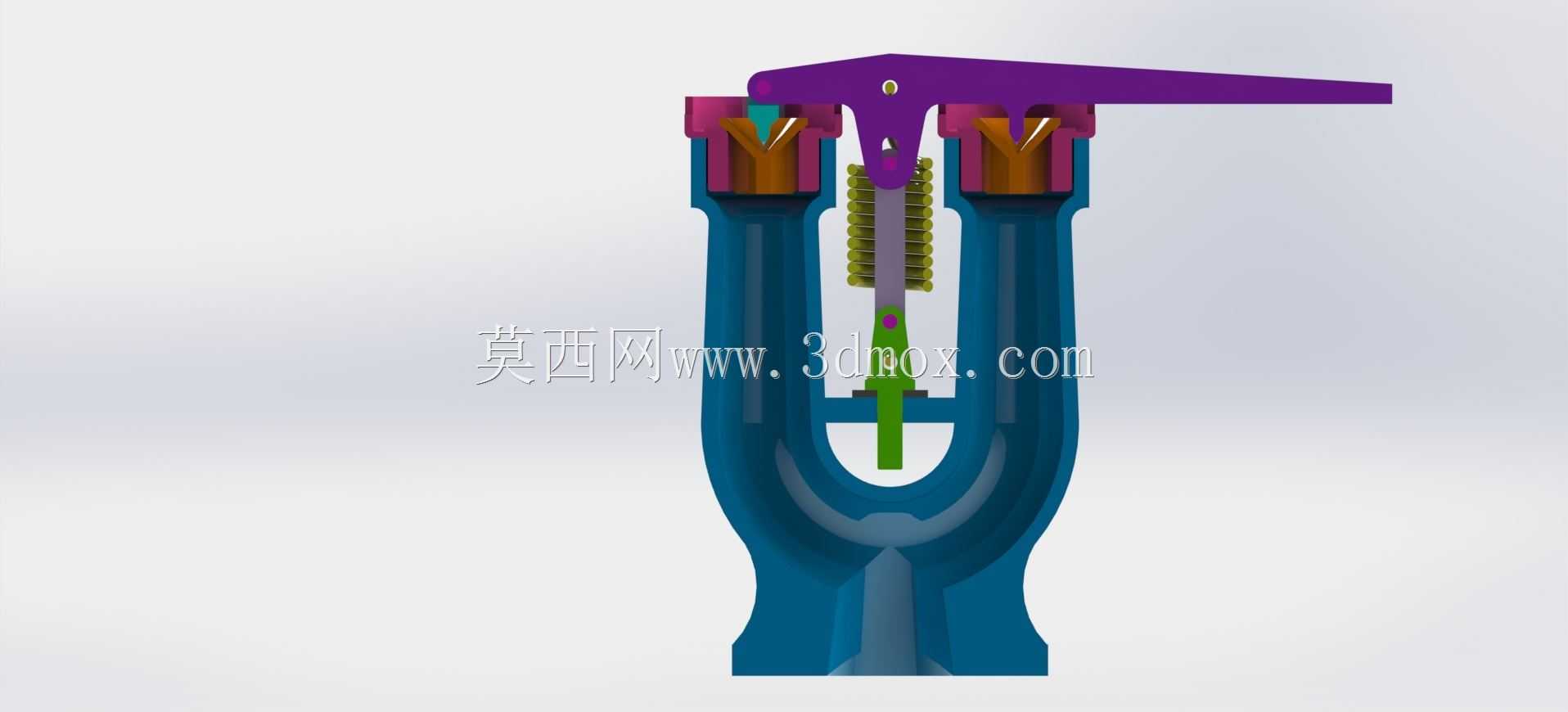

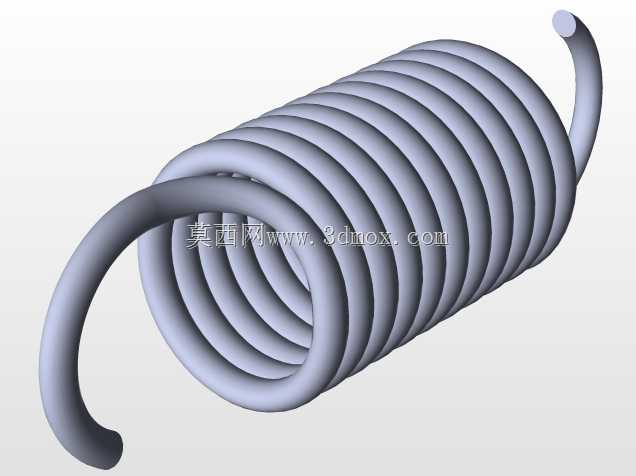

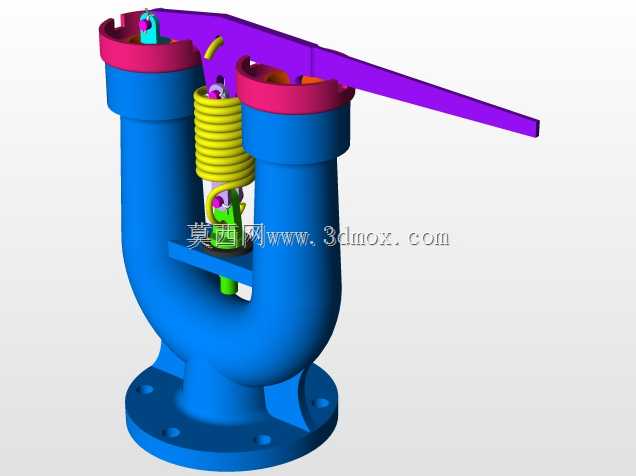

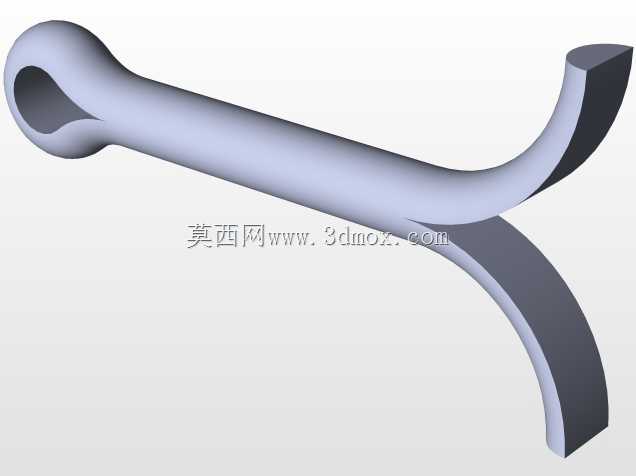

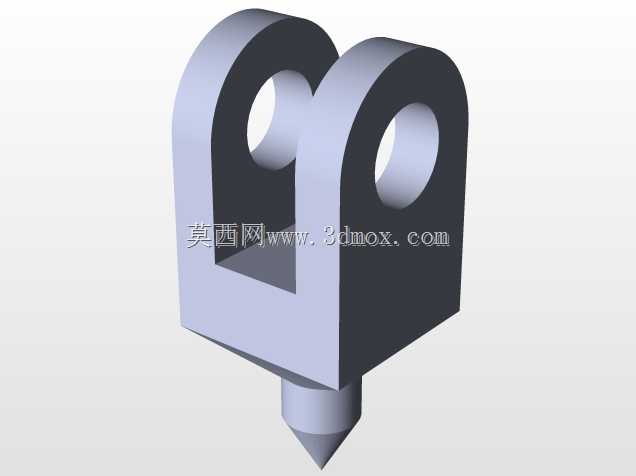

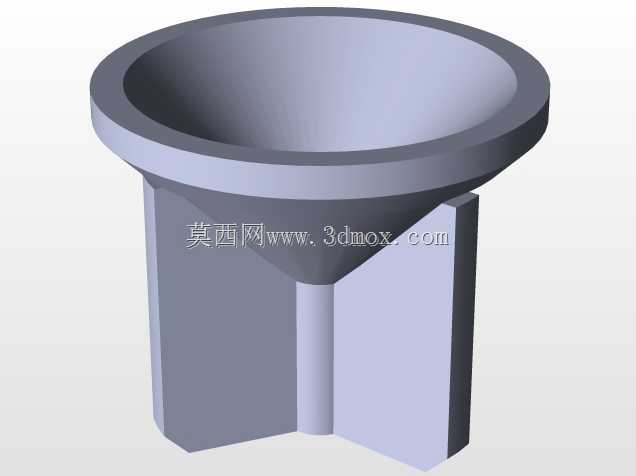

　　阀体内的闸板组件配合弹簧预紧结构，在正常停机状态下依靠弹簧力与流体反向压力压紧密封面，实现截断功能，开机时管内形成的负压会带动闸板克服弹簧力开启，流体可沿双通路腔体向上输送，双通路的结构设计相比单通路结构可在相同通径下降低流体流阻，减少输送过程的压力损失。上部的紫色扳把为手动操作结构，可在检修、管路调试阶段手动强制启闭闸板，扳把的转动角度对应闸板的不同开度，可实现小流量调节功能。集成的安全泄压结构布置在阀腔中部，当阀后压力超过设定阈值时，泄压组件会自动开启泄放多余压力，压力回归正常区间后自动回座密封，无需额外外接泄压管路，简化了管路系统的组件配置。建模过程中对所有运动部件做了干涉检查，扳把转动全行程、闸板升降全程、

　　泄压阀芯动作区间均无结构干涉，密封面的配合公差按照硬密封阀件的常规配合精度设置，可直接用于结构验证、工况适配性校核，也可作为同类阀件改型设计的结构参考，针对不同通径、不同压力等级的使用需求，可通过调整法兰尺寸、弹簧刚度、密封面宽度快速衍生出适配不同工况的系列化产品。
