起重作业用滑轮式吊钩装配结构设计

　　在工矿企业货场转运、重型装备制造车间工件吊装、港口散杂货装卸、基建施工现场物料垂直吊运等场景中，吊钩作为起重设备直接承接载荷的终端执行部件，其结构可靠性直接决定作业全流程的安全系数，这套滑轮式吊钩装配结构，正是针对中吨位常规起重作业需求开发的成熟承载结构。整套装配体将吊钩本体、多组滑轮、夹板、滑轮轴、吊钩横梁、止推轴承、锁紧紧固件等核心零部件整合为完整功能单元，区别于单滑轮简易吊具，多槽滑轮组的排布可配合起重钢丝绳实现省力传动，匹配不同倍率的起升机构，适配10吨到32吨区间的常规起重载荷工况，在降低卷扬机构牵引拉力的同时，也能通过多绳受力分散单根钢丝绳的载荷集中问题，延长钢丝绳使用寿命。从设计逻辑来看，

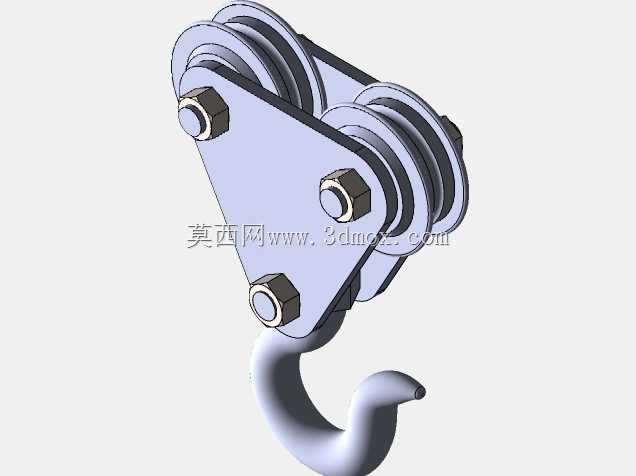

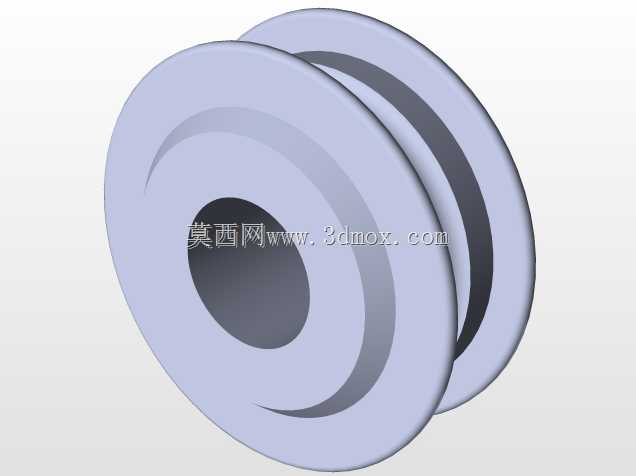

　　整体结构采用对称式双夹板承载框架，两块平行布置的高强度钢板通过多根销轴与紧固件锁紧，为滑轮组与吊钩连接结构提供稳定的安装基体，滑轮槽型严格匹配常用起重钢丝绳直径，绳槽圆弧半径、槽深参数均经过受力校核，避免钢丝绳出现卡滞、偏磨、挤压变形等问题；吊钩钩身采用锻造钩体的经典曲臂轮廓，钩头开口尺寸适配常规卸扣、吊环等配套吊具，钩颈位置通过横梁与止推轴承和夹板框架连接，可实现吊钩360度水平回转，方便作业人员调整吊物朝向，降低吊装对位的操作难度。安装边界层面，整套吊钩组的上部滑轮轴中心距、夹板外侧宽度尺寸可适配主流桥式起重机、门式起重机、汽车起重机的起升机构钢丝绳排布间距，下部吊钩钩头的垂直活动行程预留了足够的防脱安全距离，

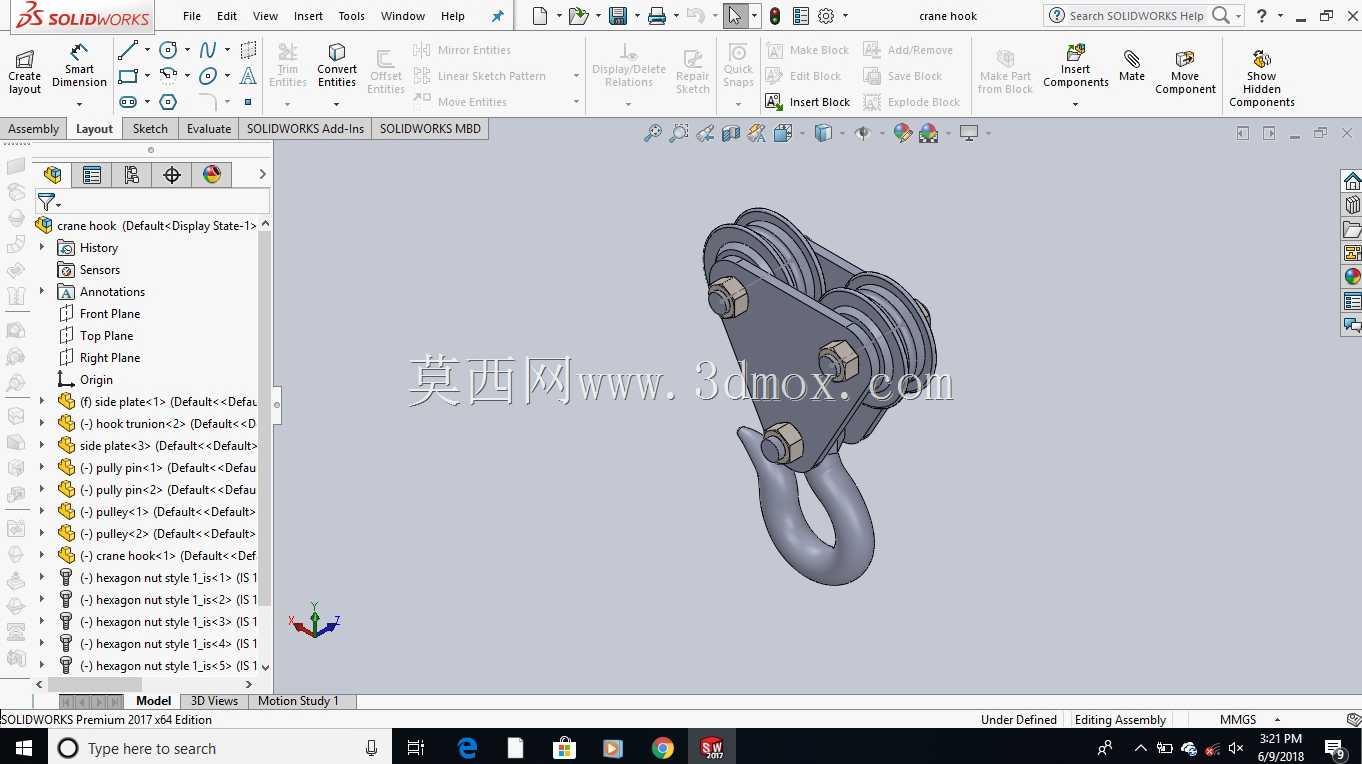

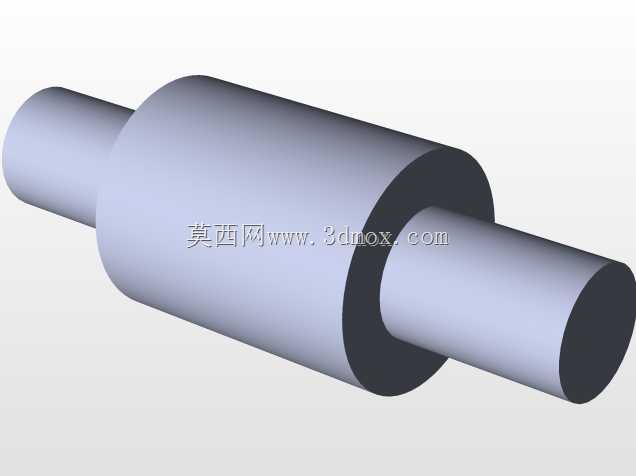

　　配套的防脱装置安装位已在钩体上预留，可直接加装弹簧式防脱卡板，避免吊装过程中吊索具从钩口意外滑脱。结构细节上，所有转动配合位置均预留了润滑注油通道，滑轮轴、横梁销轴的配合公差选用基孔制间隙配合，既保证转动灵活性，又避免配合间隙过大引发的冲击载荷，各连接紧固件均采用防松设计，适配起重作业频繁启停、载荷波动的工况特点，整套模型完整还原了各零部件的装配关系与配合尺寸，可直接用于起重吊具的结构校核、教学演示或同类型产品的改型设计参考，帮助设计人员快速掌握吊钩组的受力传递路径：载荷从吊钩钩身传递至横梁，再通过两侧夹板传递至滑轮轴，最终通过缠绕在滑轮槽内的钢丝绳将载荷传递至起升机构，整个传力路径无冗余结构，应力分布均匀，可有效避免局部应力集中引发的结构失效问题。
