蒸汽引擎总督调速控制装置三维设计

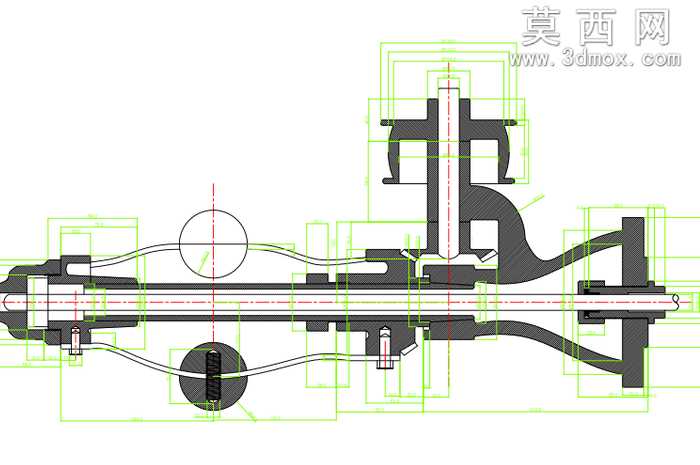

本作品为蒸汽引擎总督调速控制装置的三维设计模型，建模过程严格遵循机械设计规范，先通过拆解传统蒸汽引擎调速机构的核心传动逻辑，梳理出主轴、离心配重组件、蒸汽阀联动杆、壳体支撑结构等核心部件的尺寸链关系，在三维建模环境中先完成各零件的参数化草图绘制，对回转类零件采用旋转特征生成基础实体，对异形支撑壳体采用拉伸加切除的组合特征完成结构搭建，所有配合面均预留了符合机械加工要求的公差余量。模型装配阶段严格按照实际机构的运动逻辑添加配合约束，主轴与支撑轴承间添加同轴心配合，离心配重臂与转轴间添加铰链配合保证其可随转速变化完成张合动作，蒸汽阀调节杆与配重联动机构间添加行程限位配合，完整还原了装置随蒸汽引擎转速变化自动调整蒸汽供给量的运动过程。渲染阶段对金属部件赋予了铸铁哑光材质，对传动杆件赋予了抛光钢材质，对密封部位添加了橡胶材质表现，通过剖面视图的展示方式清晰呈现了内部管路与传动件的布局关系，绿色的尺寸标注线完整还原了工程图视角下的结构尺寸参考。设计思路围绕蒸汽引擎在不同负荷工况下的转速稳定需求展开，通过离心感应机构的机械反馈逻辑，无需额外电控元件即可实现蒸汽输入量的自动调节，当引擎负荷降低转速升高时，配重块在离心力作用下外张，通过联动杆件关小蒸汽阀门减少进气量，当引擎负荷升高转速降低时，配重块回落带动阀门开大增加进气量，整套机构的传动比、配重重量、阀门行程均经过匹配计算，保证调速过程的响应速度与稳定性，模型完整还原了这一经典机械调速装置的结构细节，可用于蒸汽动力系统的结构教学、原理演示以及相关复古动力设备的复刻设计参考，各部件的结构均符合早期工业蒸汽设备的制造工艺特征，兼顾了历史还原度与三维模型的可编辑性。
