工业级手动管钳夹持工装结构设计

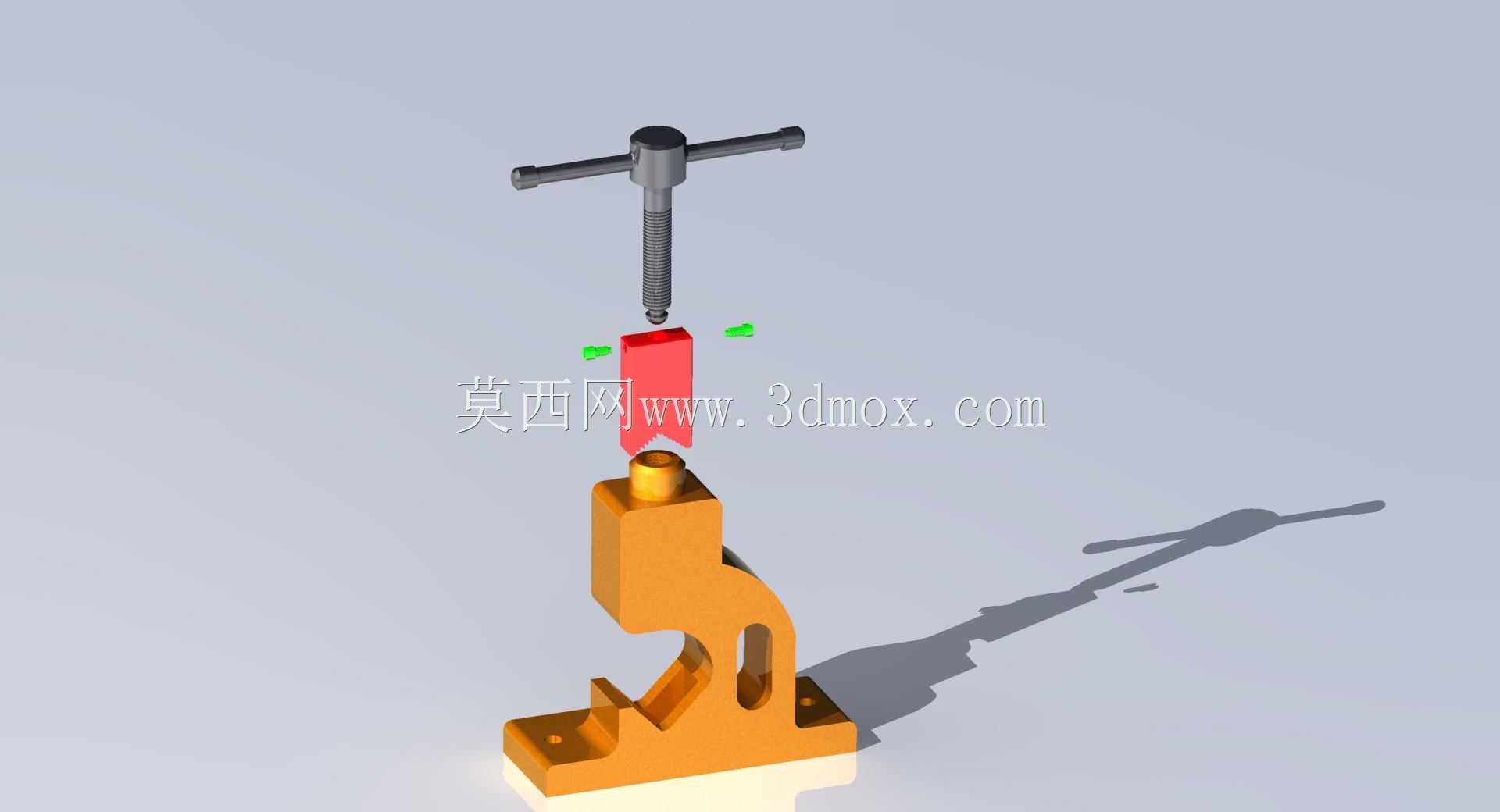

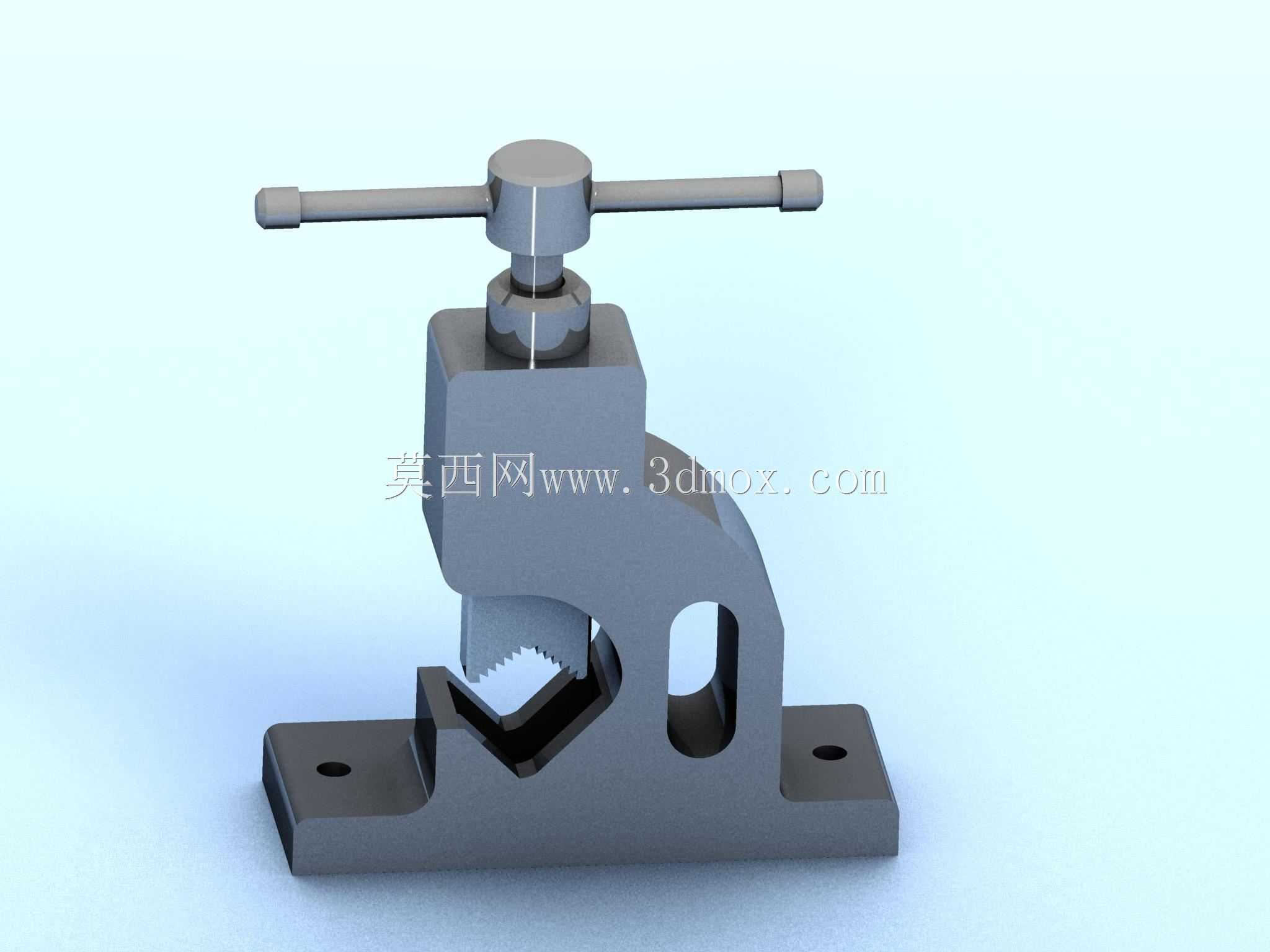

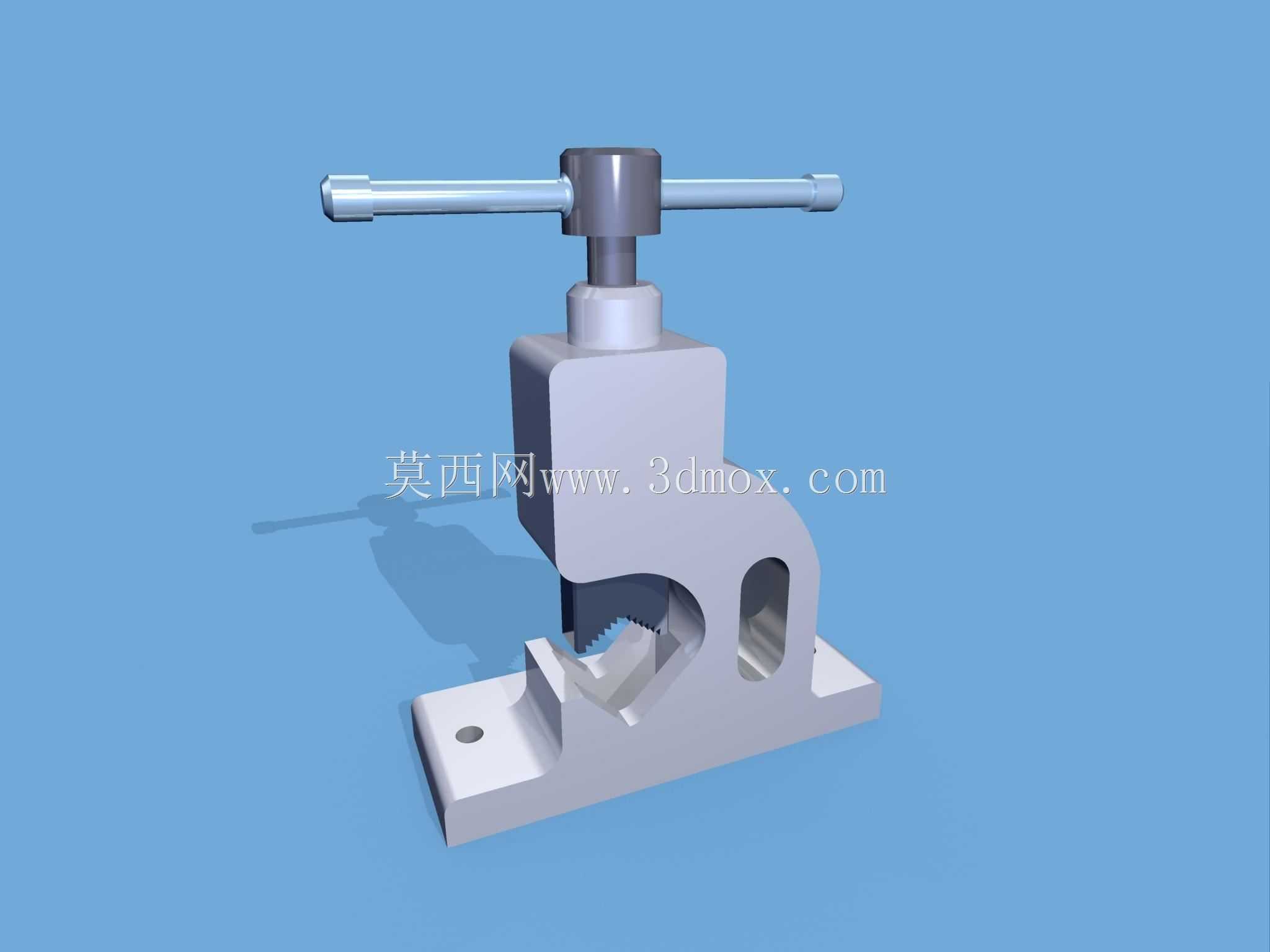

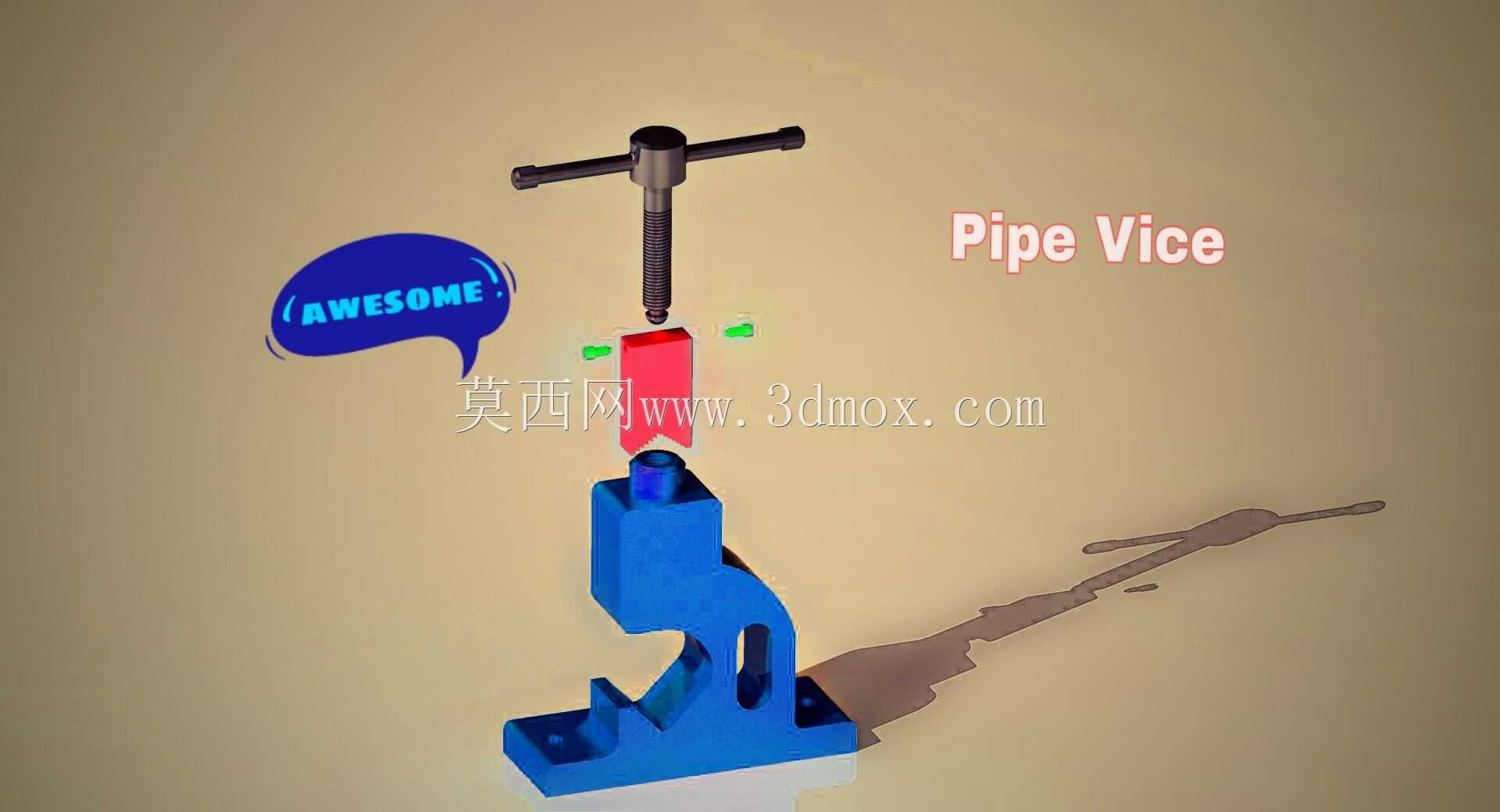

　　这款手动管钳夹持结构，主要面向管道预制、机修车间现场配管、五金加工工位的圆管类工件夹持作业，区别于普通手用管钳的便携属性，该结构为固定式台装夹持单元，可直接通过底座的两个安装孔固定在钳工台、工装架或者预制生产线的工位支座上，为管材切割、套丝、坡口打磨、端头焊接预处理等工序提供稳定的装夹支撑。从功能实现逻辑来看，结构采用上压式螺旋进给方案，顶部的T型操作杆可提供足够的力臂，操作人员无需借助额外加力杆就能输出足够的夹紧力，螺杆下端连接的上钳口带有锯齿形咬合齿，配合底座上的V型下钳口，可自适应不同外径的圆形管材，咬合齿的齿形角度经过针对性设计，既可以保证夹紧时不会出现管材打滑，又能避免齿尖过度嵌入管材外壁造成工件表面损伤，

　　尤其适合薄壁金属管、塑料复合管的装夹作业。结构的C型架体采用一体化的受力构型，在钳身侧部开设的减重孔并非单纯为了减少材料用量，该孔位同时可作为长尺寸管材穿过时的避让空间，当需要对长管材的中间段进行加工时，可将管材穿过该孔位，调整装夹位置后再锁紧，无需受钳口开口深度的限制。设计过程中重点考量了受力路径的合理性，夹紧力从螺杆传递到上钳口，再通过管材传递到下V型座，最终全部载荷通过两侧的架体传导到底座安装面，整个受力路径无多余的悬臂结构，可有效避免长期大载荷使用后架体出现变形、钳口错位的问题。安装边界方面，底座采用平底结构设计，两个安装孔的中心距适配常规钳工台的预留安装孔位，安装时只需采用对应规格的螺栓紧固即可，无需额外加工适配垫板；

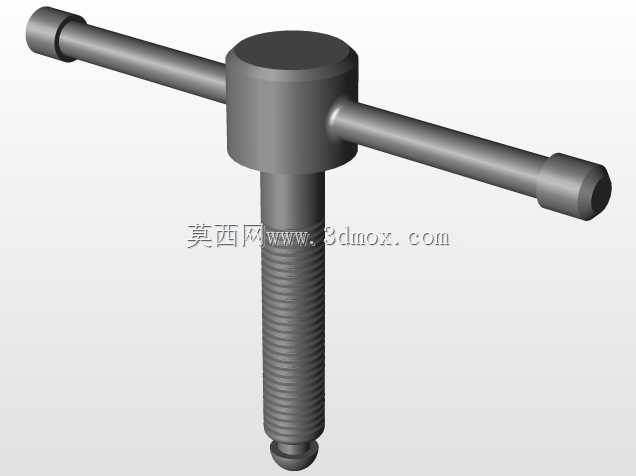

　　钳口的最大开口尺寸覆盖常规工业管道安装中常用的管材外径范围，可满足从细径仪表导压管到中等口径给排水管、工艺管线的装夹需求。T型操作杆的长度经过人体工程学匹配，操作人员站立操作时无需过度抬臂或者俯身，转动操作杆的行程范围不会与钳身、安装台面发生干涉，日常维护时只需定期在螺杆螺纹处涂抹润滑脂，即可保证进给动作顺畅，避免螺纹锈蚀卡滞。钳口的咬合齿采用与架体一体加工的构型，相比装配式钳口，不存在连接螺栓松动、钳口移位的隐患，长期使用磨损后可通过堆焊修磨齿形恢复夹持性能，整体结构的冗余强度充足，可承受装夹时的冲击载荷，适配现场作业的复杂工况。
