参数化离心式鼓风机结构设计方案

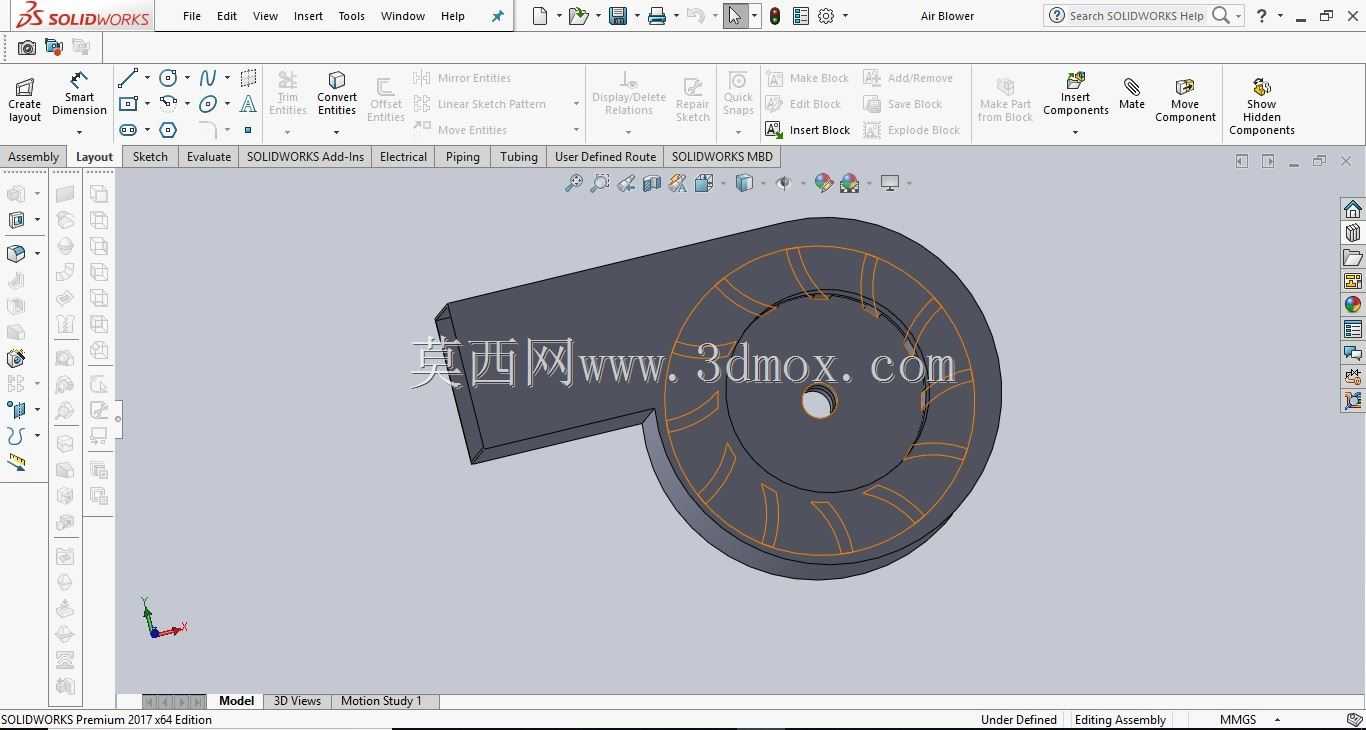

　　这款离心式鼓风机的结构设计，核心围绕小流量高压头的通风送风场景展开，常见于小型设备散热、工业机柜通风、实验室气路输送、小型除尘工位补风等实际工况，区别于大型工业离心风机，该结构更偏向紧凑安装空间下的送风需求，整体采用蜗壳式流道设计，气流从轴向进入叶轮腔后，通过叶轮叶片的离心作用获得动能，再经蜗壳导流沿切向出口送出，能在较小的体积下实现稳定的风压输出。设计过程中采用参数化驱动逻辑，将输入轴直径、叶轮外径、叶片曲率半径、蜗壳型线拐点等核心尺寸做关联约束，调整输入参数时可自动重构叶轮与蜗壳的匹配结构，避免反复手动改型的冗余工作量，尤其适合需要快速匹配不同安装空间、不同风压风量需求的选型设计场景。从安装边界来看，

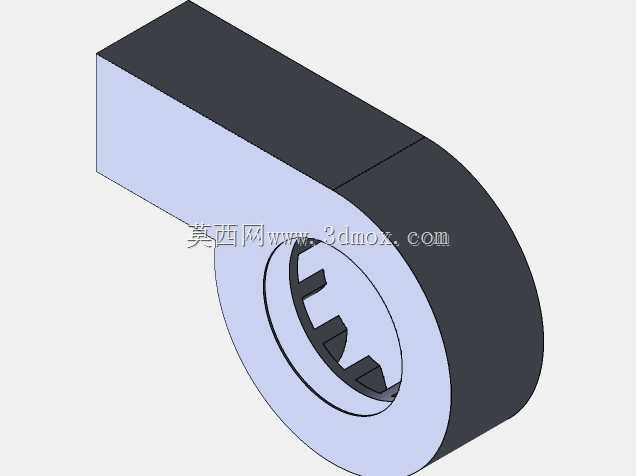

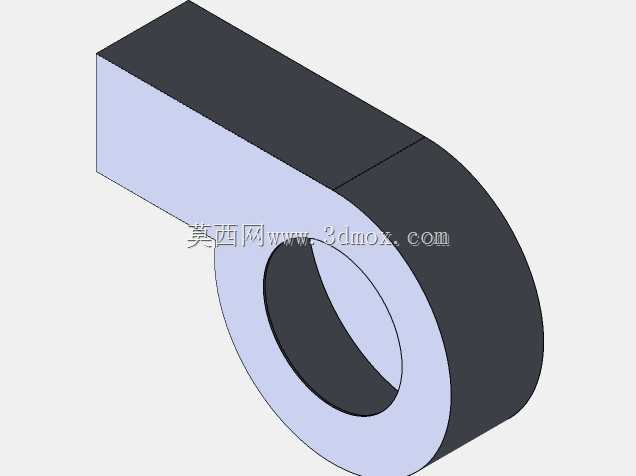

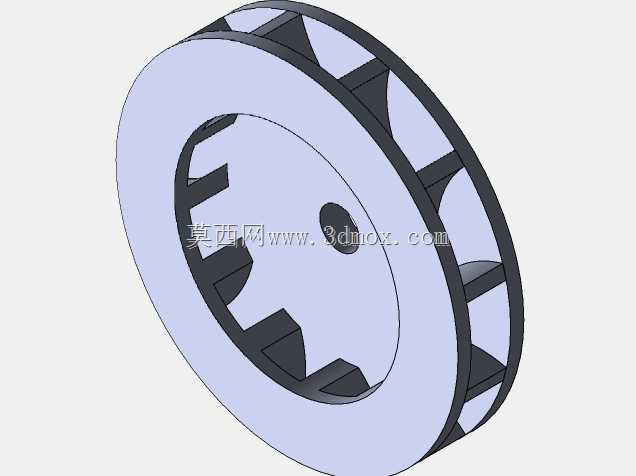

　　整体结构采用方形顶面与蜗壳圆弧结合的外形，顶部平面可直接贴合设备安装面做固定，切向出口为平直矩形接口，可直接对接矩形通风软管或硬质风道，无需额外做变径转接；输入轴端位于蜗壳侧部中心位置，预留的轴伸长度可匹配常规小型驱动电机的输出轴，安装时只需保证轴系同轴度，即可完成动力对接，不需要额外设计复杂的传动支架。叶轮部分采用多圆弧前弯叶片设计，叶片与叶轮前后盘做一体化结构约束，流道内无突兀的结构凸起，能减少气流在叶轮内部的涡流损失，蜗壳的型线采用对数螺旋线拟合，从叶轮出口处开始逐步扩压，将气流的动压逐步转化为静压，降低出口处的气流湍动，实际运行时的气流噪音会比等截面蜗壳结构更低。在结构细节处理上，蜗壳的拼接面采用平齐贴合设计，

　　没有额外的外凸法兰边，进一步压缩整体占用空间，适合在空间局促的设备内部安装；叶轮与蜗壳内壁的间隙做了均匀约束，既避免叶轮转动时与蜗壳发生刮蹭，又能减少间隙处的气流回流损失，保证送风效率。这类紧凑结构的鼓风机，在小型自动化设备的散热通风、电子机柜的强迫风冷、小型物料的气力输送、环保检测设备的气路采样等场景都有广泛应用，参数化的设计逻辑也让该结构可以快速适配不同功率的驱动单元，不需要重新从零开始建模，只需要调整核心参数即可生成对应尺寸的完整结构，大幅缩短同系列产品的改型设计周期。
