可适配多工况的万向联轴器结构设计

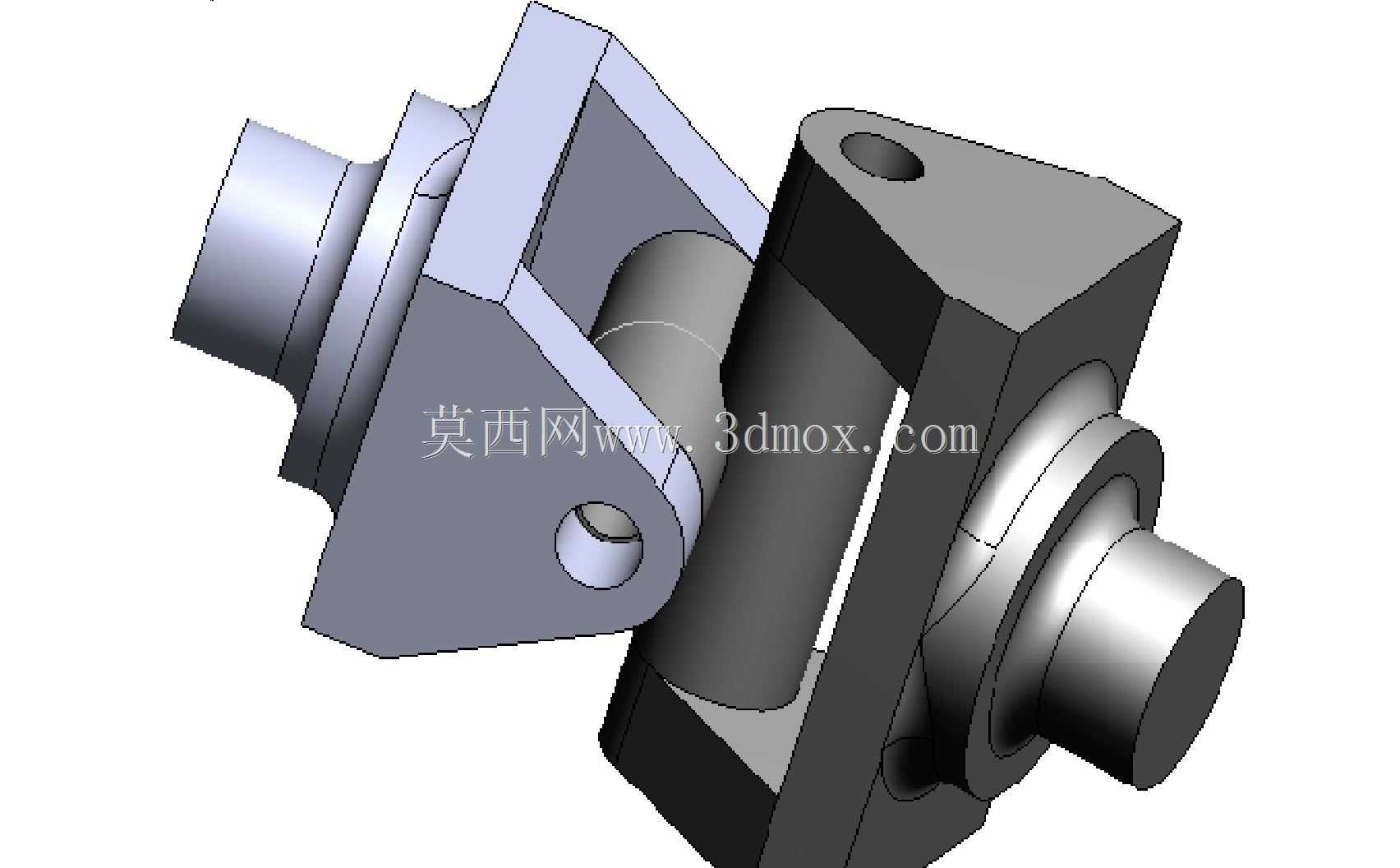

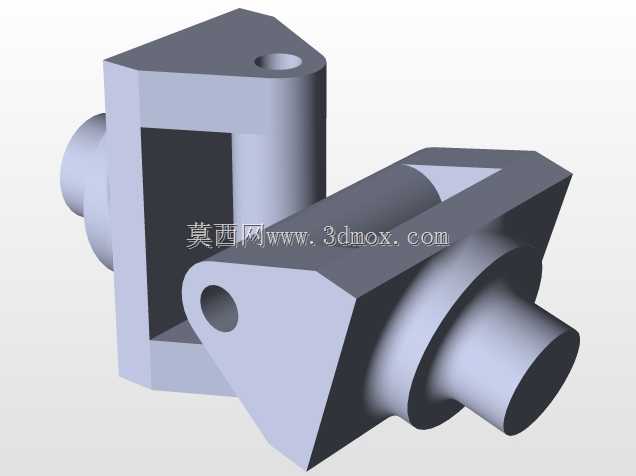

　　在各类需要跨轴线传递扭矩的传动场景中，两轴存在安装同轴度偏差、运行中受载产生相对角位移的情况十分常见，这类工况下刚性联轴器无法适配偏移量，强行使用会造成轴系附加载荷激增、轴承过早磨损、传动卡滞甚至轴件断裂的问题，万向联轴器正是为解决这类传动痛点设计的核心连接部件。这款万向联轴器的结构采用十字铰接式核心传动方案，两端的连接法兰分别设置带安装孔的耳板结构，与中间的十字传动块通过铰接配合形成可转动的活动连接副，能够在两轴轴线存在一定夹角的状态下稳定传递旋转扭矩，补偿安装过程中产生的角向偏差、运行时机架形变带来的轴线偏移，适配不同安装空间下的轴系连接需求。从安装边界来看，两端轴接部位的轴径尺寸经过通用化匹配设计，可适配常规直径的传动输出轴，

　　法兰端的安装孔位采用对称布局，既可以通过平键配合实现周向固定传递扭矩，也能依靠端面的锁紧结构完成轴向定位，避免运行过程中出现轴件窜动脱出的问题；整体外形的径向尺寸经过紧凑化优化，不会在安装后占用过多周边设备空间，可适配设备内部狭窄的传动舱布局，在小型自动化生产线的动力传输工位、精密检测设备的传动模组、中小型输送设备的动力衔接段都能适用。设计过程中针对铰接部位的配合间隙做了合理控制，既保留足够的活动余量满足角向摆动需求，又不会因间隙过大造成传动回程误差，影响传动精度；铰接接触面做了适配耐磨工况的结构处理，可承受长期交变载荷下的磨损，延长部件的维护周期。不同于大规格重型万向联轴器的厚重结构，这款结构的整体重量控制合理，

　　安装时无需额外设置承重支撑结构，直接与两端轴系完成固定即可投入使用，对于需要频繁调整传动角度的测试类设备、需要补偿安装误差的模块化组装设备而言，能够大幅降低轴系对中的安装精度要求，减少现场安装调试的工作量，同时在运行过程中可缓冲一部分传动过程中的冲击载荷，避免动力端的冲击直接传递到负载端，保护上下游的传动部件不受损坏。在实际选型应用时，可根据传递扭矩的大小匹配对应材质的加工方案，常规工况下采用优质结构钢加工即可满足强度需求，有耐腐蚀要求的工况可更换为不锈钢材质加工，铰接配合面根据载荷等级选择对应的润滑方案，保障长期运行的转动灵活性。
