蜗壳式离心泵结构设计三维图纸

　　这款蜗壳式离心泵的三维结构设计，核心围绕民用给排水、工业循环水输送、小型暖通系统增压等常规流体输送场景展开，建模过程中完整还原了泵体的装配逻辑与各部件的配合关系，可直接用于结构校核、安装模拟以及教学演示场景。从实际工程应用角度看，这类小功率离心泵多用于建筑供水二次加压、小型冷却循环系统、农用灌溉输水等工况，对安装空间的适配性、运行稳定性有明确要求，建模时优先保证了各部件的尺寸链闭合，避免出现装配干涉问题。

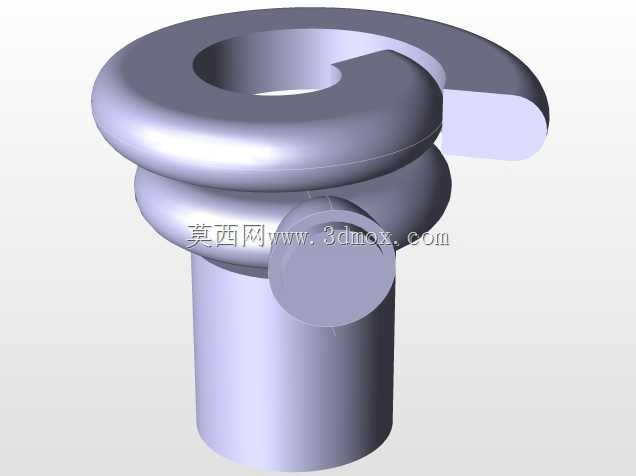

　　设计思路上，首先确定了叶轮的水力轮廓与蜗壳的流道走向，蜗壳部分采用渐扩式流道结构，能够将叶轮甩出的高速流体动能逐步转化为压力能，降低流道内的水力损失；叶轮采用后弯式叶片设计，兼顾效率与抗汽蚀性能，建模时完整还原了叶片的曲面弧度、前后盖板的厚度以及叶轮与泵轴的配合轴径尺寸，保证转动部件的同轴度要求。泵体部分的安装边界做了明确的尺寸标注，进出口法兰的螺栓孔位置、中心距、法兰密封面尺寸均符合常规管路连接标准，泵脚的安装孔位间距、底座厚度也做了对应设计，能够直接匹配常规的安装基座，无需额外做适配调整。

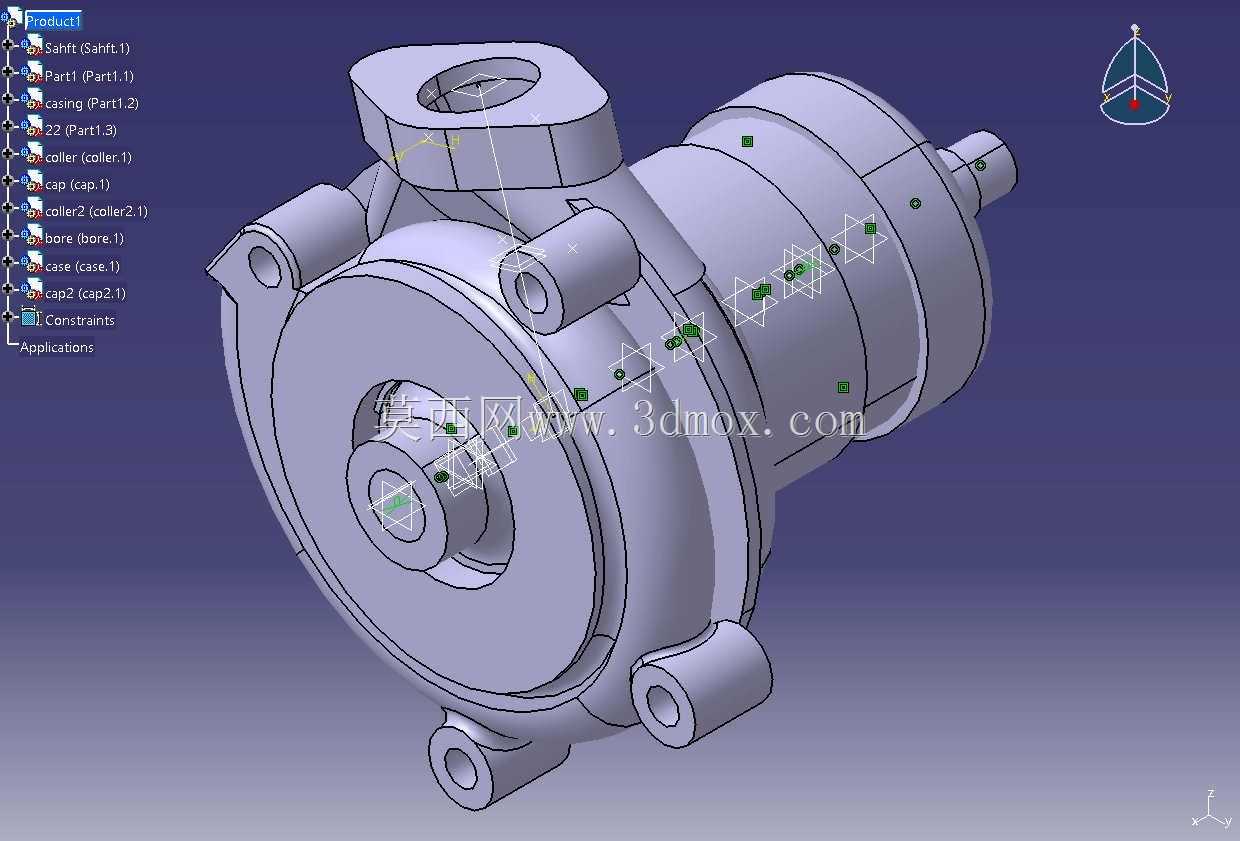

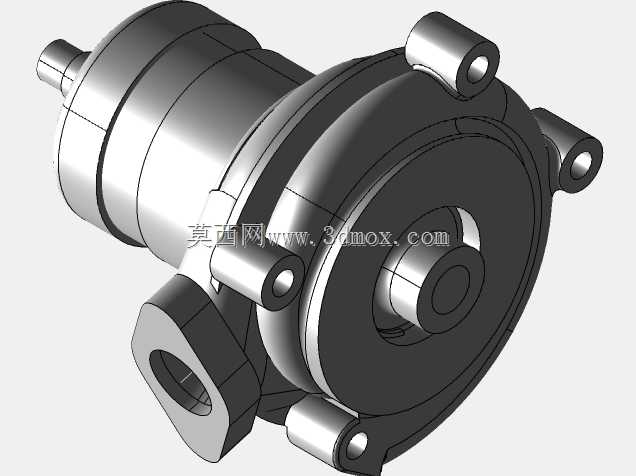

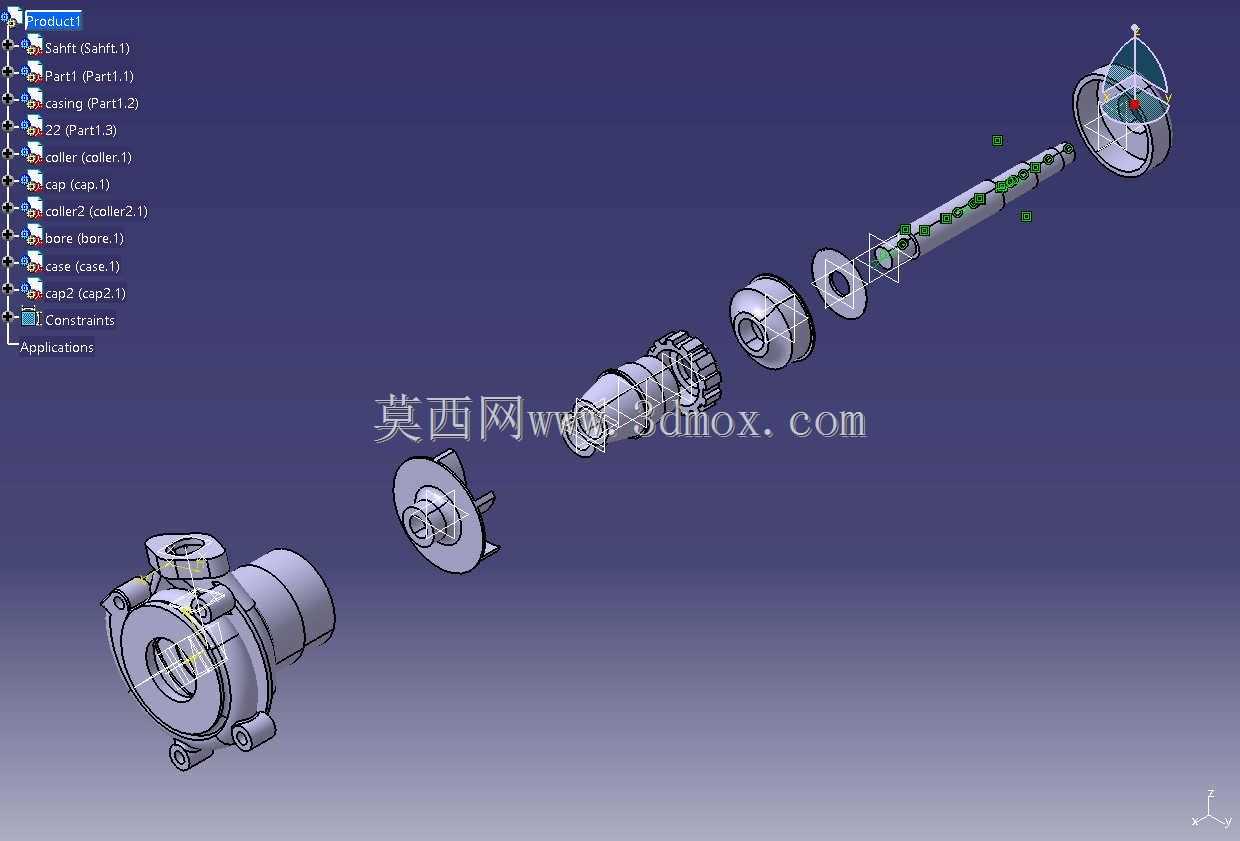

　　从结构组成来看，模型完整包含了泵壳、叶轮、泵轴、密封组件、连接紧固件等全部核心部件，各部件的配合公差在建模时做了对应预留：泵轴与叶轮的配合采用过渡配合设计，保证传动过程中无相对窜动；泵轴与泵壳之间的密封腔预留了标准机械密封的安装空间，可适配常用的内装式单端面机械密封，满足常规清水输送工况的密封要求。进出口方向采用水平轴向进水、垂直径向出水的常规布置，能够适配绝大多数管路的走向布局，减少现场安装的管路改造成本。

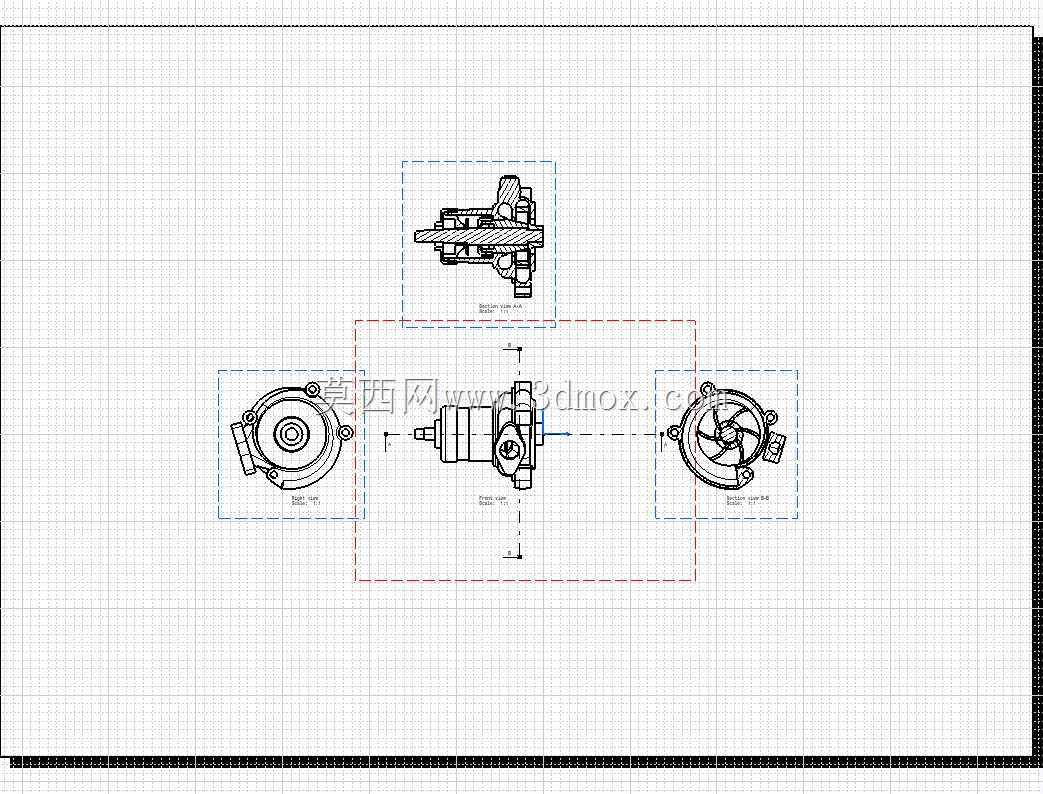

　　建模过程中对泵体的壁厚做了等强度设计，蜗壳外壁的厚度随流道内压力变化做了对应调整，高压区域的壁厚适当加厚，低压区域在满足刚度要求的前提下做了减薄处理，兼顾结构强度与材料成本控制。轴承位的跨度设计经过校核，能够承受叶轮运行过程中产生的径向力，避免泵轴出现挠曲变形影响运行寿命。整体模型的装配关系清晰，可直接拆解查看各部件的内部结构，也可导出工程图用于生产加工参考，对于刚接触泵类设计的从业者来说，也可作为结构参考样例，理解离心泵的内部构造与装配逻辑。
