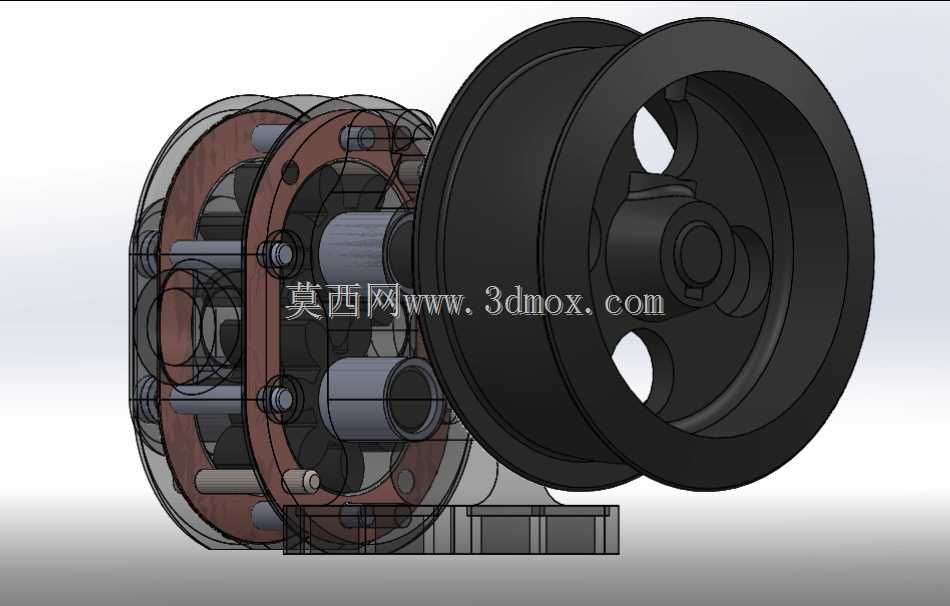

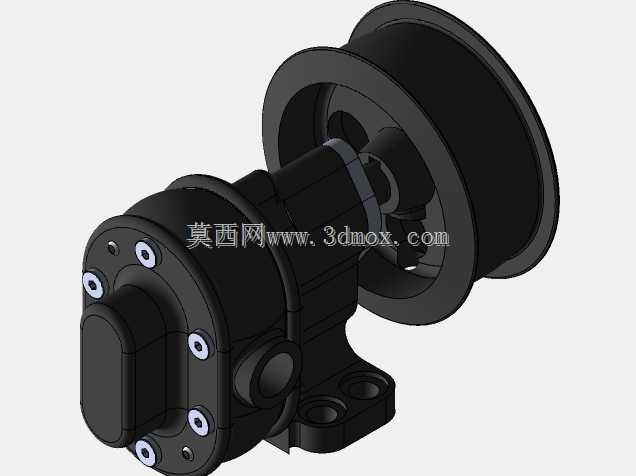

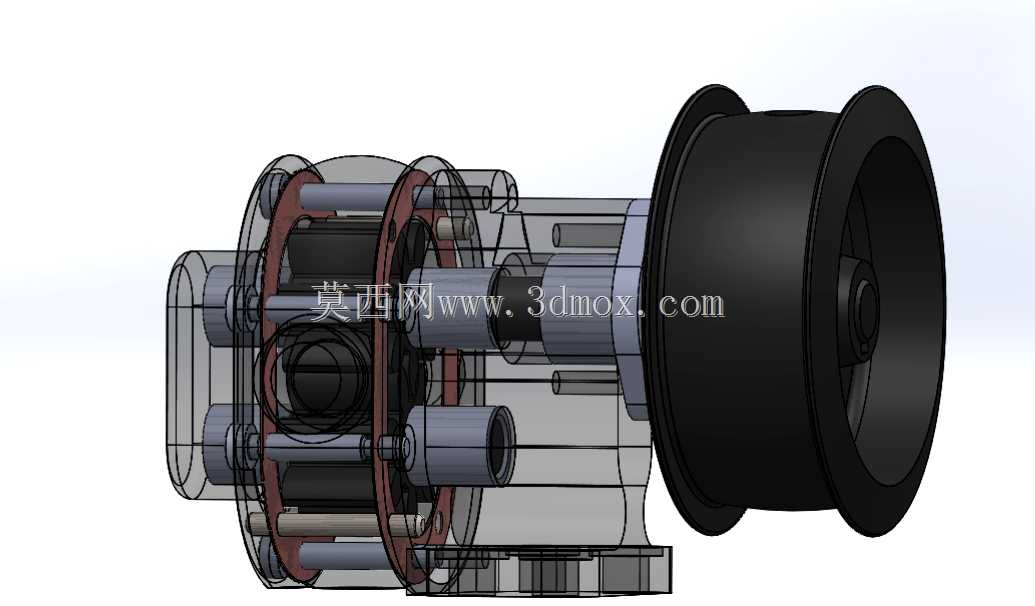

带皮带轮传动结构的齿轮泵三维结构

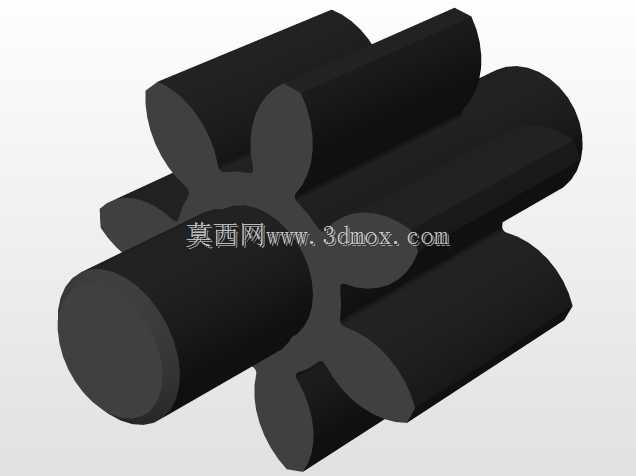

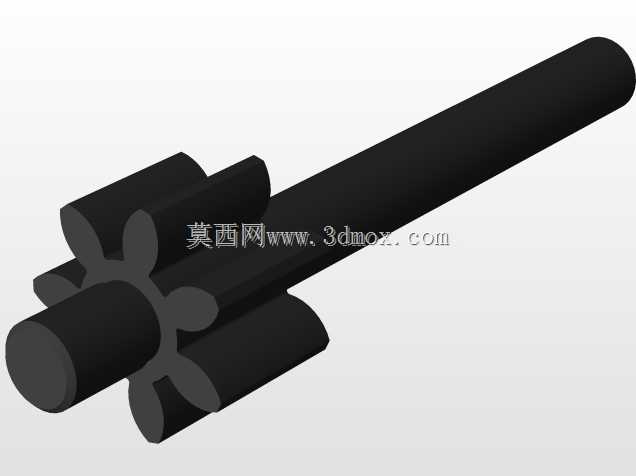

　　在液压站配套、小型机床润滑系统、工程机械辅助油路这类对流体输送压力稳定性有要求的场景里，齿轮泵的结构合理性直接决定整套油路的工作可靠性。这款带皮带轮输入的齿轮泵，在设计阶段就优先考虑了外置动力的适配性，没有采用常规的同轴直连输入结构，而是在泵体输入侧延伸出支撑轴段，集成了大直径皮带轮安装位，能适配三角带、平皮带等多种远距离传动方案，避免动力源与泵体直接硬连接带来的振动传导问题，尤其适合动力源与泵体安装位置存在间距、需要通过传动比调整泵转速的设备布局场景。从功能实现逻辑来看，这款泵依靠内部一对参数匹配的外啮合齿轮完成容积变化，齿轮啮合侧的容腔由大变小完成压油，脱开侧的容腔由小变大完成吸油，能持续输出压力稳定的压力油，

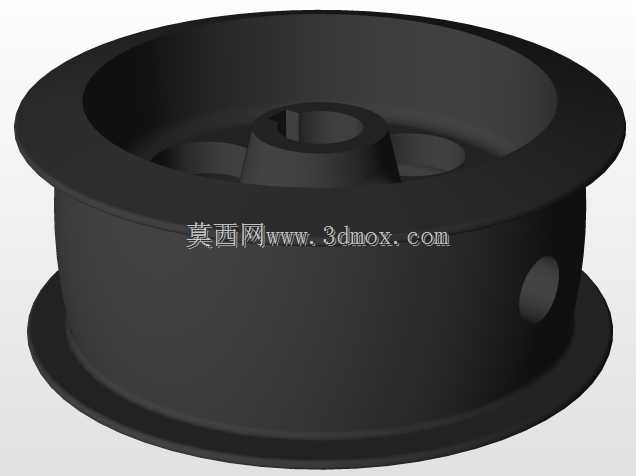

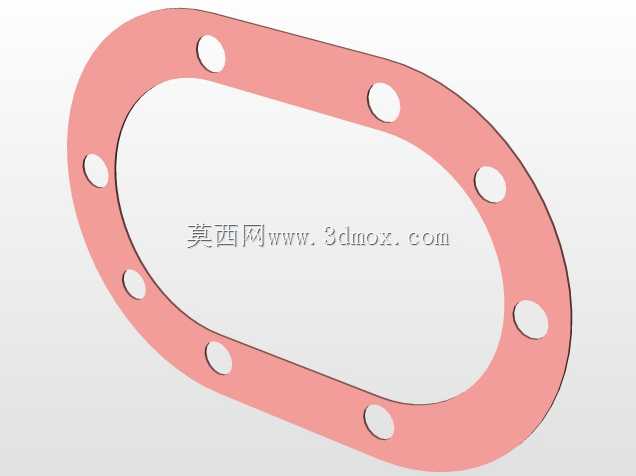

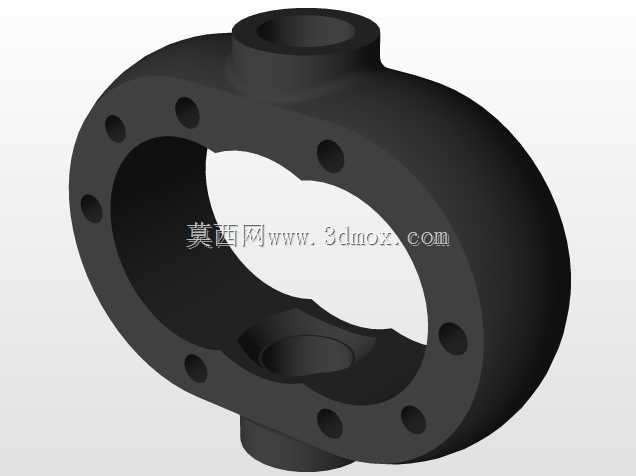

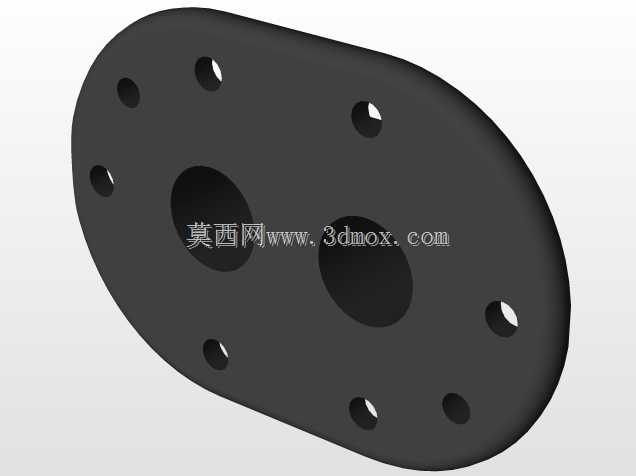

　　可输送粘度范围适配常规液压油、润滑油类介质，在额定转速区间内的流量脉动控制在常规工业应用可接受范围内，不会对后端精密液压元件造成额外的压力冲击。泵体本身的安装结构采用了底部带两个安装孔的支脚设计，安装面做了铣平处理，能直接贴合设备安装基板，通过螺栓完成刚性固定，安装孔的孔距预留了足够的扳手操作空间，现场装配时不需要额外制作转接板就能完成固定。输入侧的皮带轮做了轮槽与挡边的一体化结构，轮缘的厚度经过强度校核，能承受皮带传动带来的径向拉力，不会出现长期运行后轮缘变形的问题；泵体端盖采用多螺栓圆周均布的紧固方式，每个螺栓的预紧力可以均匀施加在端盖结合面上，能有效避免端盖受力不均导致的端面泄漏，端盖上预留的油口位置做了凸台结构，

　　方便外接管路接头的安装密封，不需要额外加工密封面。在建模过程中，所有配合面的尺寸公差都按照实际加工要求做了预留，齿轮的齿形参数、轴段的配合公差、轴承位的尺寸都符合常规机械加工的工艺要求，没有出现无法落地加工的异形结构，不管是用于设备选型阶段的布局验证，还是用于教学场景下的齿轮泵工作原理演示，都能直接调取模型完成装配干涉检查、传动路径模拟，不需要再做额外的结构修正。泵体的整体外形轮廓充分考虑了安装边界，皮带轮的最大外径、泵体的总宽度、支脚的安装高度都做了参数化设置，调整安装位置时可以直接读取对应尺寸，快速核对设备内部的安装空间是否存在干涉，避免现场安装时出现空间不足的问题。
