传感器安装固定折弯钣金支架结构

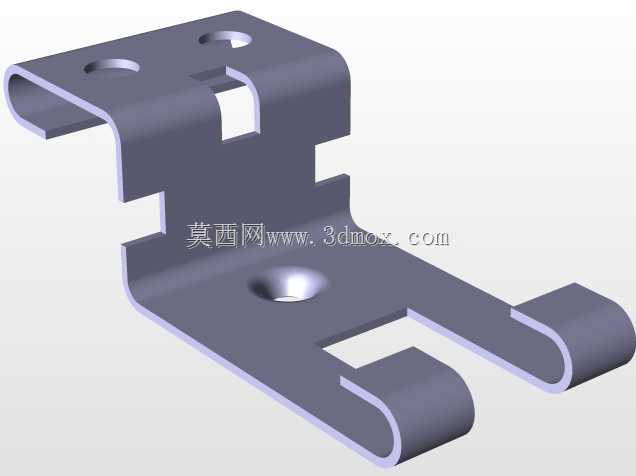

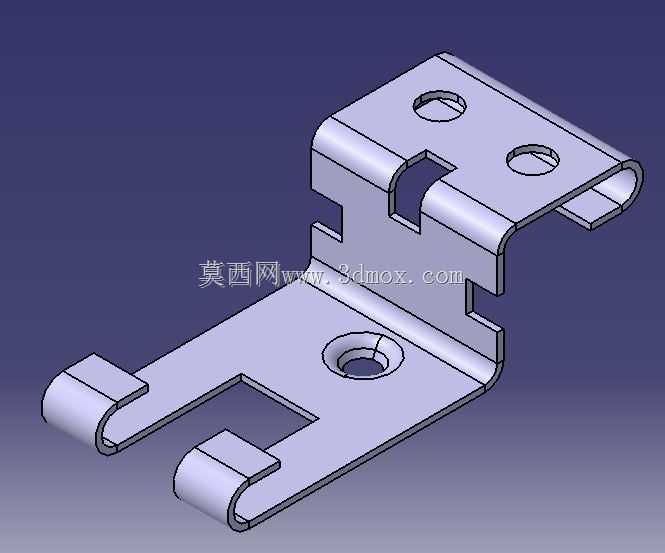

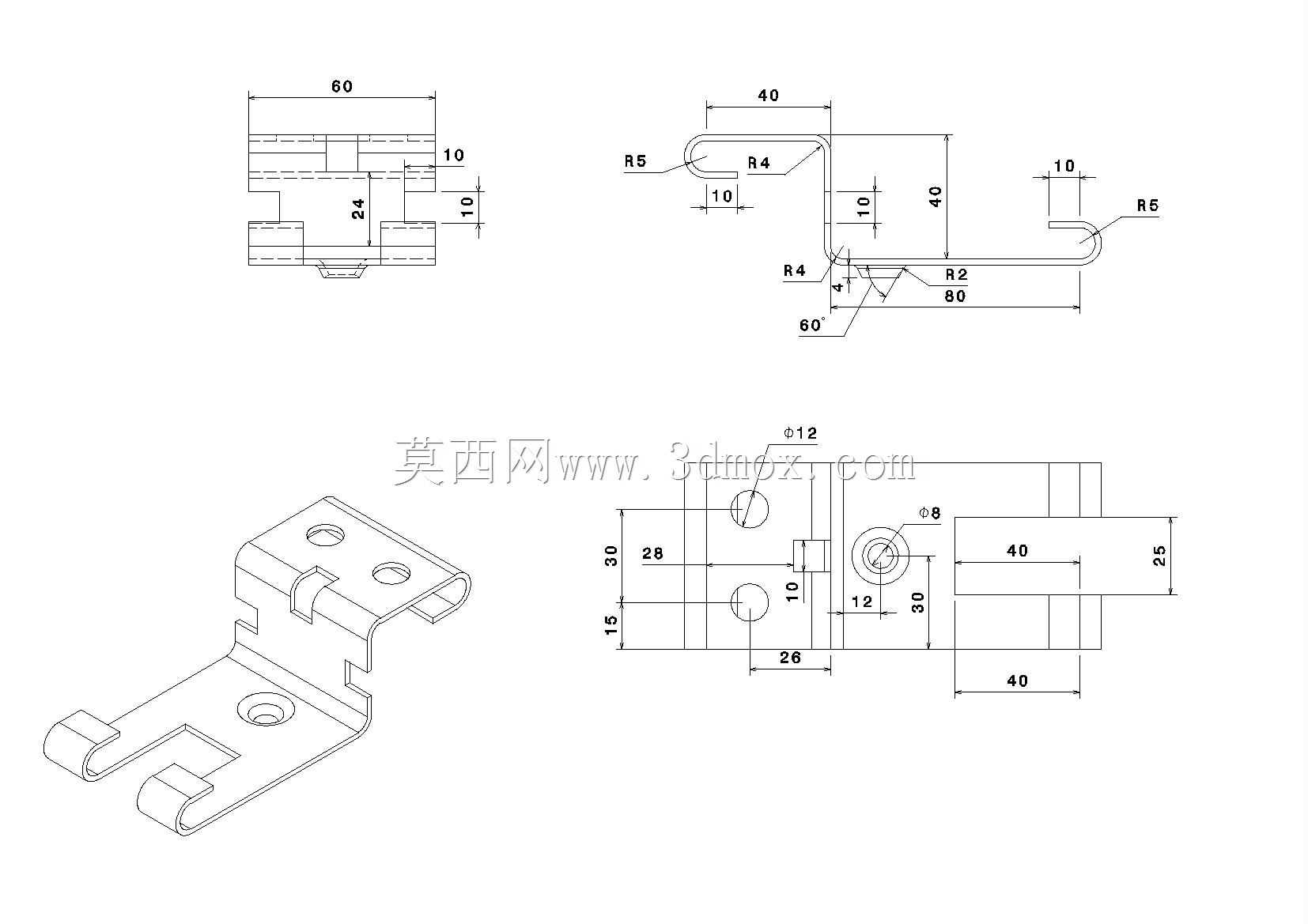

　　这类折弯钣金支架是工业传感检测场景中极为常用的安装固定构件，主要承担传感器本体与设备机架、工装台面之间的连接承载作用，在自动化产线检测工位、物流分拣计数点位、设备安全防护触发端、工业机器人末端检测单元上都有大量适配需求。不同于机加工成型的安装支座，这类钣金件采用薄金属板材经冲压、折弯、卷边工艺成型，整体重量更轻，生产周期更短，适合批量配套传感类元器件做标准化安装附件使用。从结构设计逻辑来看，支架主体采用多段折弯形成立体支撑结构，底部设置两个带卷边的卡接槽位，可直接卡入设备预设的安装导轨或型材卡槽内，无需额外加工螺纹孔即可实现快速预固定，适合需要频繁调整检测位置的工位使用；上部平面开设三个圆形安装过孔，

　　其中两个孔位用于穿设螺栓将支架本体锁附在固定基准面上，中间孔位可用于穿设传感器线缆或者作为传感器定位销的配合孔位，中部预留的方形镂空槽一方面用于减轻支架整体重量，另一方面可避让传感器尾部的接线端子或者设备上的凸起结构，避免安装时出现干涉。设计时充分考虑了钣金加工的工艺特性，所有折弯位置都预留了合理的折弯内R角，避免折弯处出现应力集中导致板材开裂，边缘位置的卷边结构既可以提升支架整体的结构刚性，减少薄板材受力后的形变幅度，又能去除板材裁切后的锐边，避免安装调试过程中划伤操作人员。安装边界方面，支架整体的折弯高度控制在常规传感器安装的适配范围内，底部卡接槽的开口尺寸适配市面主流的工业铝型材卡槽宽度，

　　上部安装孔的孔距符合通用传感器安装的孔位标准，可直接适配多数漫反射式、对射式光电传感器以及接近开关的安装需求，无需额外做孔位二次加工。实际使用中，这类支架可根据安装场景的需求调整折弯角度，在空间受限的设备内部，可通过支架的折弯结构将传感器延伸至指定检测位置，同时保证固定端的连接强度，避免设备运行过程中的振动导致传感器位置偏移，影响检测精度。
