带轮毂安装座的筒形惰轮结构设计

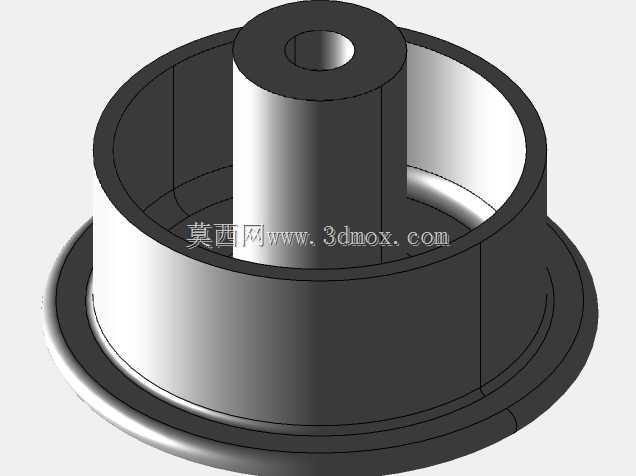

　　这款惰轮的结构设计围绕传动系统的张紧与转向需求展开，整体采用同轴回转体构型，中心设置带通孔的凸台安装座，可直接穿入定位销轴完成与安装机架的铰接固定，安装座外圆与轮体内壁之间通过环形空腔实现减重，同时避免轮体转动过程中与周边紧固件发生运动干涉。轮体外侧设置带翻边的轮缘结构，可对啮合的传动带或者啮合齿件形成侧向限位，防止传动件在高速运转过程中出现滑脱、跑偏的问题，轮缘底部的外延法兰面可在安装时与机架侧的定位端面贴合，形成轴向定位基准，控制轮体的轴向窜动间隙在合理范围内。从实际应用场景来看，这类惰轮常布置在传动链路的松弛段，不参与动力的输入输出传递，核心作用是调整传动带的包角、改变传动方向，或是在长距离传动链路中吸收传动件的振动，

　　降低传动过程中的跳齿、打滑概率，在小型传感检测设备、精密仪表的传动模组中应用较多，这类场景对传动件的运转平稳性、安装同轴度要求较高，因此设计时特意将安装座的轴向长度做了加长处理，增大与销轴的配合接触面积，减少长期运转后的偏磨问题。建模过程中优先保证各回转面的同轴度公差，中心安装孔的尺寸公差按照间隙配合的要求设定，既保证销轴穿装的便利性，又不会因配合间隙过大导致轮体转动时出现径向跳动；轮体的壁厚经过均匀化处理，避免注塑或机加工过程中出现壁厚不均导致的收缩变形，轮缘内侧的过渡位置全部采用圆角过渡，减少应力集中的同时，也能避免传动带运转过程中被锐边割损。安装边界方面，轮体的最大外圆直径决定了传动链路的最小布置空间，

　　中心安装孔的孔径适配常用的标准销轴规格，底部法兰的外径大于轮体外径，安装时不需要额外加装垫片即可完成轴向限位，整体结构没有多余的冗余特征，在满足结构强度的前提下尽可能压缩了整体重量，适合在对安装空间、部件重量有严格限制的精密传动场景中使用，运转过程中轮体的空腔结构还能容纳少量润滑脂，延长销轴与安装孔之间的润滑周期，减少日常维护的频次。
