长航时无动力滑翔飞行器结构设计

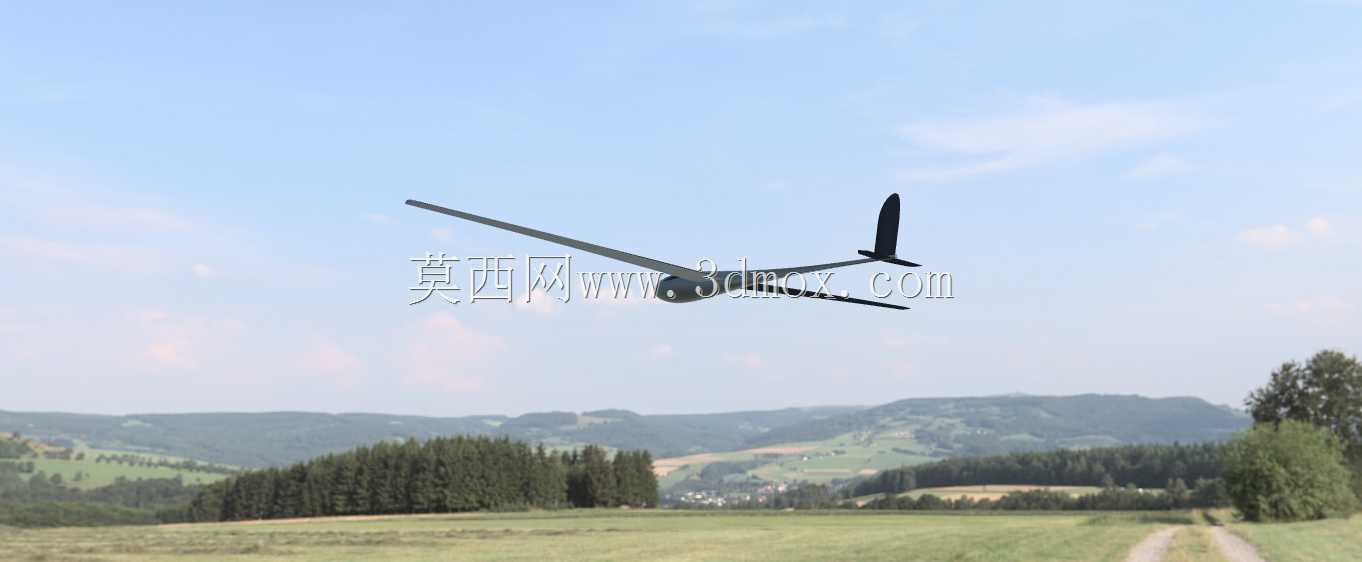

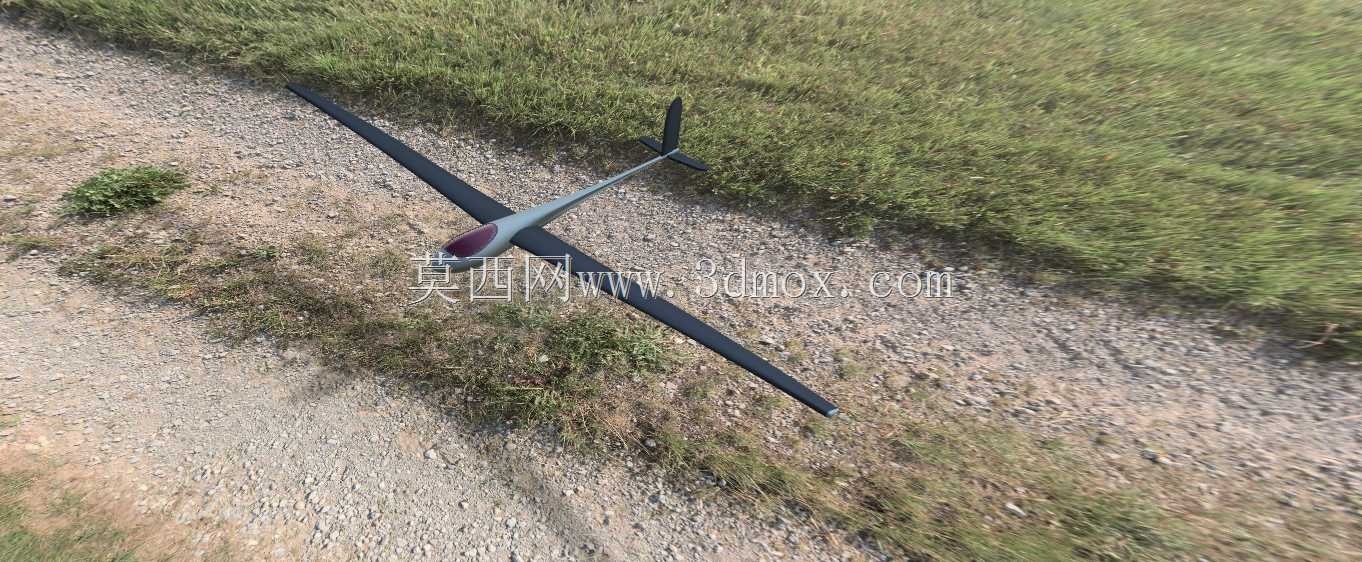

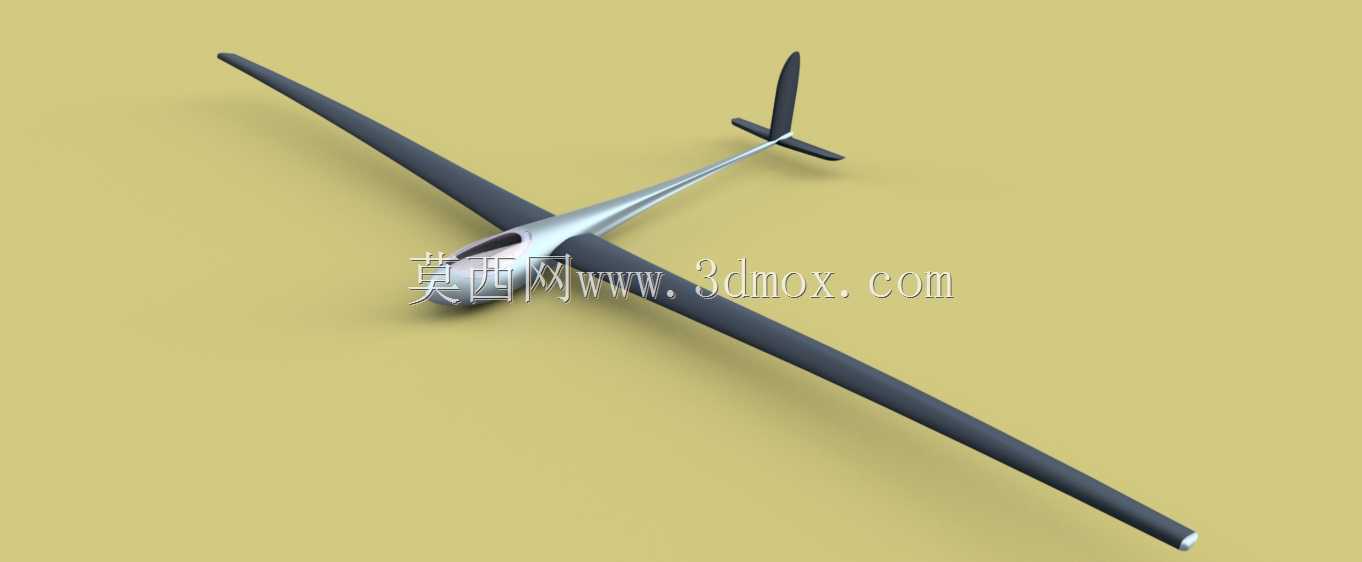

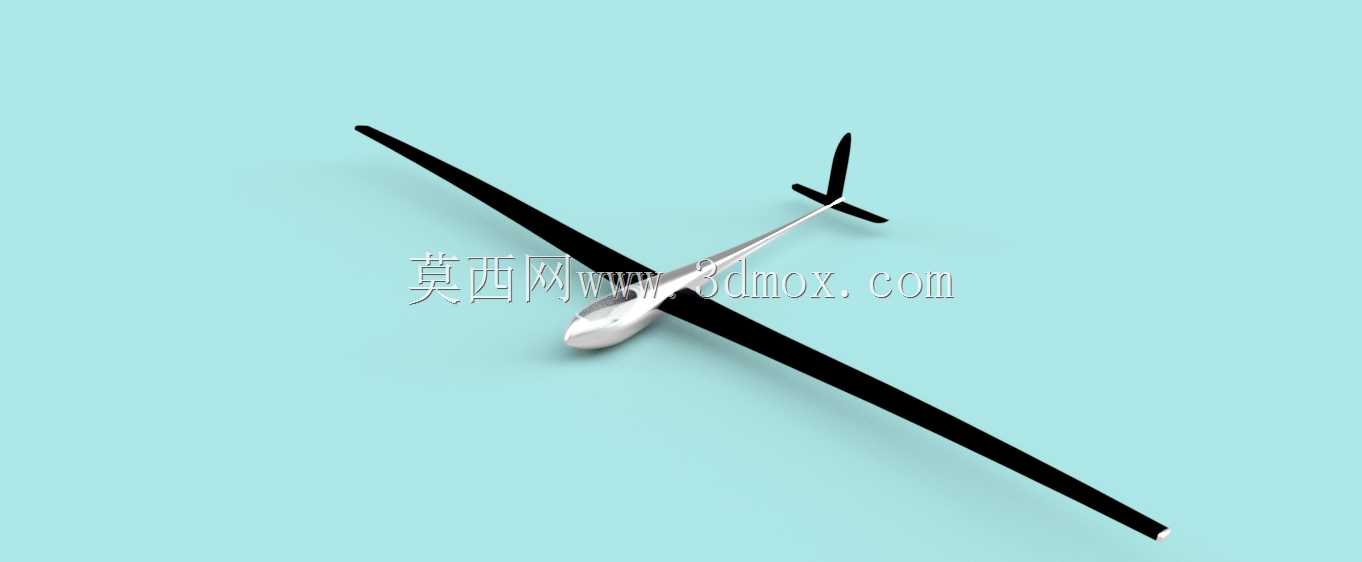

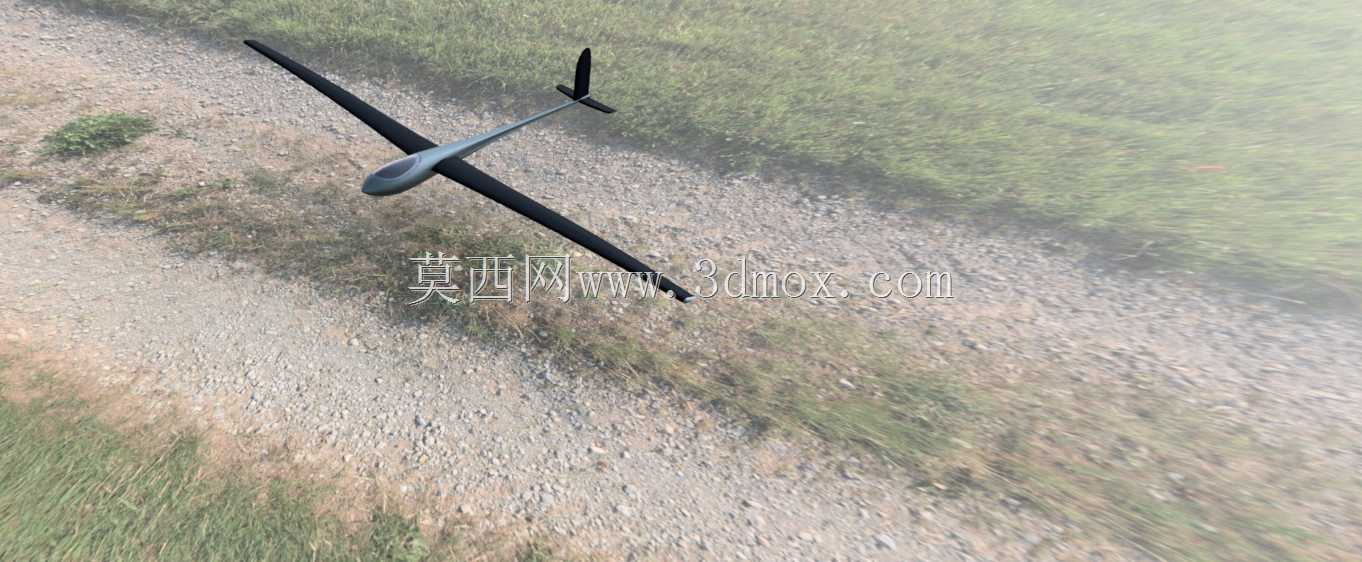

　　这款无动力滑翔飞行器的三维结构设计，核心围绕低雷诺数下的高升阻比气动需求展开，整体采用大展弦比上单翼布局，机翼选用对称翼型基础上做轻微弯度修正，兼顾低速滑翔时的升力系数与小迎角下的飞行稳定性，机翼与机身的衔接处做了翼根整流过渡，避免飞行过程中翼根位置产生气流分离，降低诱导阻力对滑翔比的负面影响。尾翼组采用常规式布局，垂直尾翼与水平尾翼的力臂长度经过反复迭代校核，既保证纵向与航向的静稳定度处于合理区间，避免飞行中出现荷兰滚或俯仰发散的问题，又不会因为尾翼面积过大增加多余的结构重量与寄生阻力。机身主体采用流线型纺锤体设计，头部做钝头修形，降低亚音速飞行时的头部压差阻力，机身内部预留了足够的载荷安装空间，

　　可根据实际使用需求搭载轻型传感设备、航拍载荷或者配重块，机身中段设置机翼安装定位槽，安装时可通过定位面保证机翼的安装角与上反角符合设计值，上反角的设置主要用于提升飞行器的横向自稳能力，在遇到侧风扰动时可自动回正飞行姿态，降低操控难度。整机的结构重量分配经过严格配平计算，重心位置设计在机翼平均气动弦长的30%位置，这一位置既可以保证无动力滑翔时的俯仰配平阻力最小，又能留出足够的重心调整余量，适配不同重量的搭载载荷。机翼的翼尖位置做了切尖处理，相比平直翼尖能够有效削弱翼尖涡流的强度，进一步提升滑翔比，延长无动力飞行的滞空时间。起落部分采用机腹滑橇式设计，没有额外设置凸起的起落架结构，最大限度降低机身外的凸起阻力，

　　滑橇的接触面做了耐磨强化设计，可适应草地、平整硬地等多种起飞与回收场地的使用需求，起飞时可通过弹射架牵引或者手抛方式获得初始速度，回收时依靠机腹滑橇接触地面完成滑跑减速，不需要额外的起落架收放结构，进一步简化了整体结构复杂度。从安装边界来看，整机机翼展长与机身长度的比例控制在合理范围，既保证大展弦比的气动优势，又不会因为展长过大导致机翼结构刚度不足，在日常存放与运输时，机翼可设计为快拆结构，拆卸后整体收纳尺寸可缩小60%以上，方便外场作业时的携带与转运。在实际应用场景中，这类滑翔飞行器既可以作为航空教学的实操教具，用于演示气动布局、飞行力学相关的基础原理，也可以搭载轻型监测设备完成低空低速的环境监测、地形测绘作业，相比动力飞行器，它没有动力系统的振动干扰，飞行过程更加平稳，同时滞空时间更长，作业成本更低，也可作为航模运动的竞技机型，通过精准的结构设计优化滑翔性能，参与留空时间、滑翔距离类的航模竞赛项目。
