法兰连接暗杆楔式闸阀结构设计

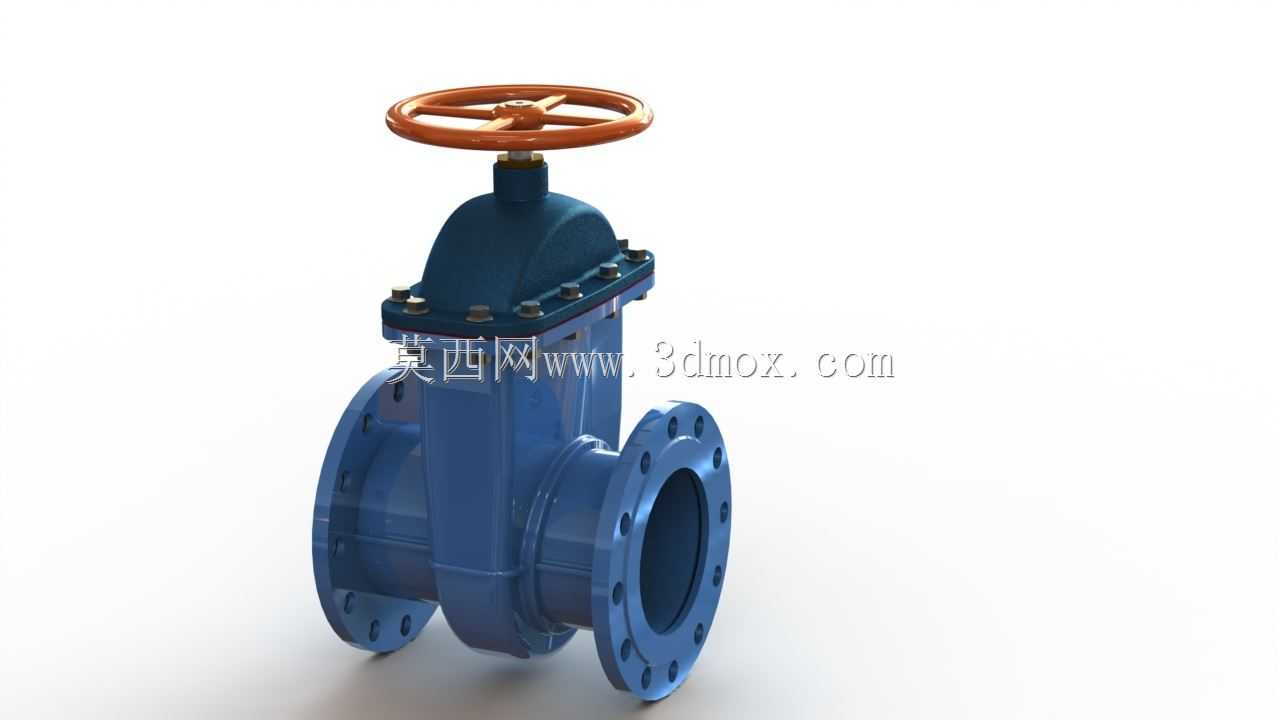

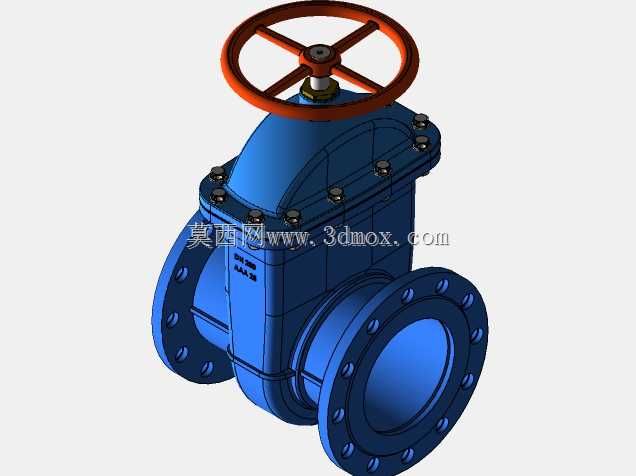

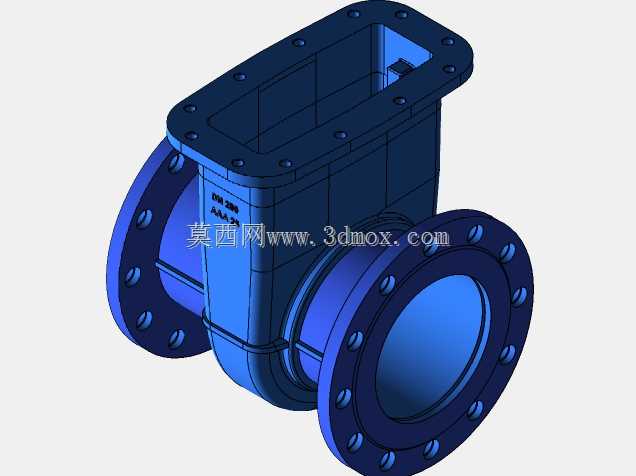

　　这款楔式法兰闸阀的三维建模，完全围绕市政给排水、工业循环水、暖通空调、油气输送等常规中低压管路的截断需求展开，建模过程中优先还原了现场安装与运维的实际边界，没有做脱离工程实际的夸张美化。从结构逻辑来看，暗杆设计的核心考量是压缩阀门安装后的轴向占用空间，阀杆仅做旋转运动不随闸板升降，对于管廊、井下这类竖向安装空间受限的场景适配性更强，不会因为阀杆伸出过长额外预留操作空间，也能减少阀杆外露被介质腐蚀、被外力磕碰损坏的概率。阀体两侧的法兰连接结构严格匹配通用管路法兰的安装孔位分布、密封面尺寸，建模时特意保留了法兰端面的密封槽结构、螺栓孔的位置公差参考，方便设计人员直接对接管路系统的整体排布，不用二次核对安装匹配性。

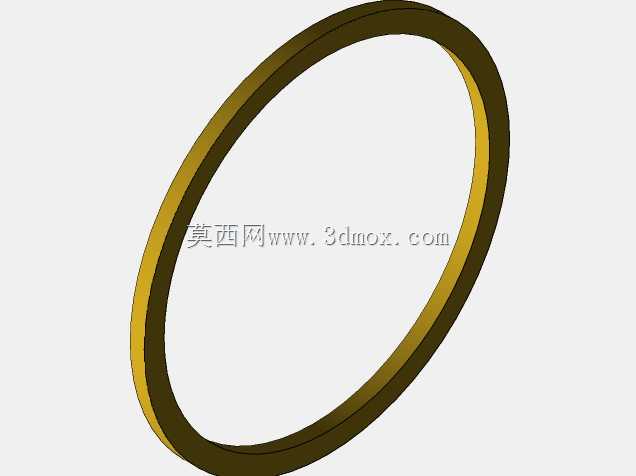

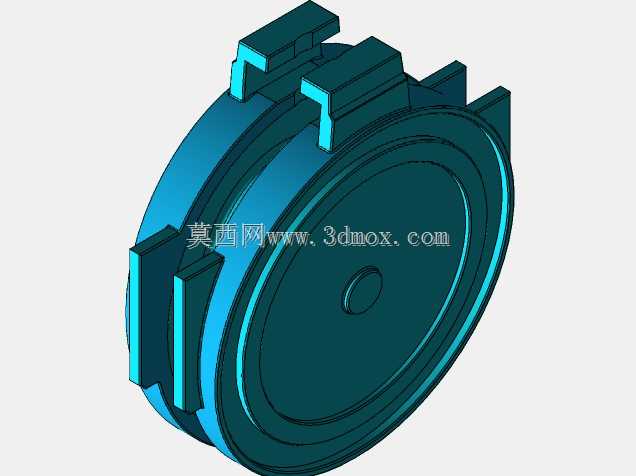

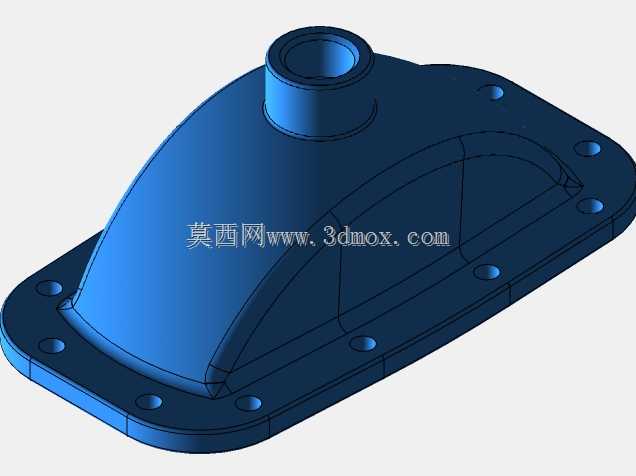

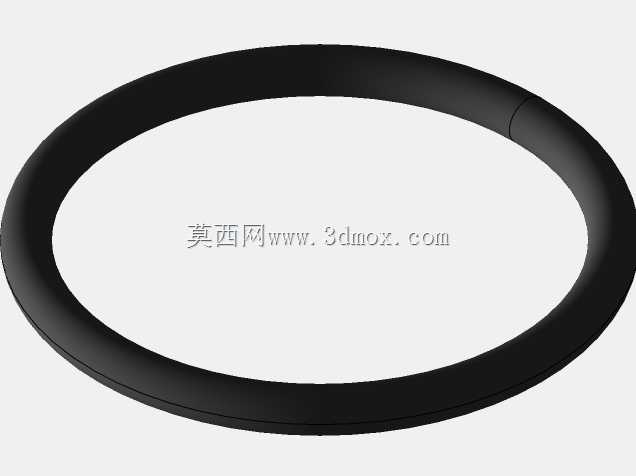

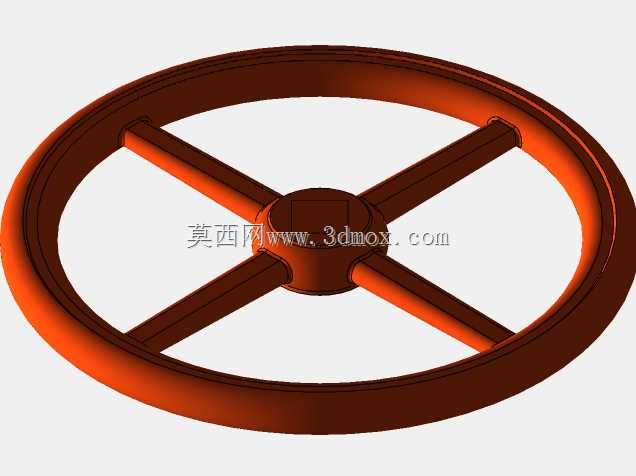

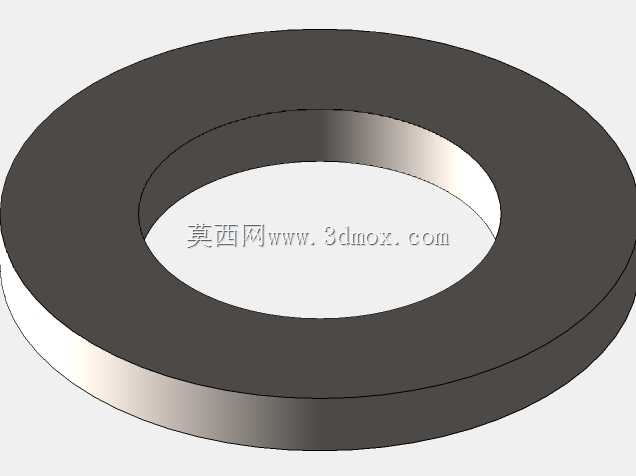

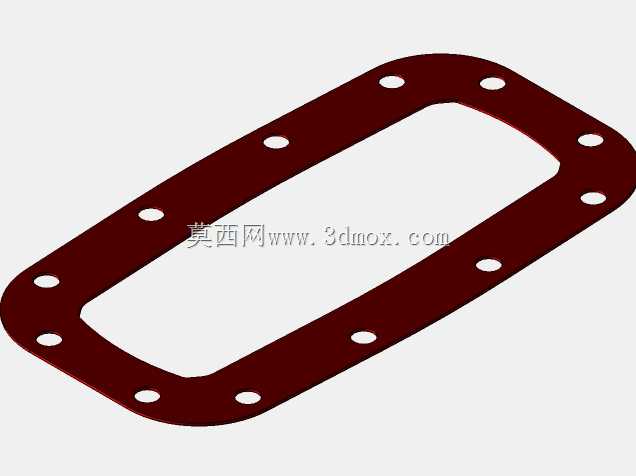

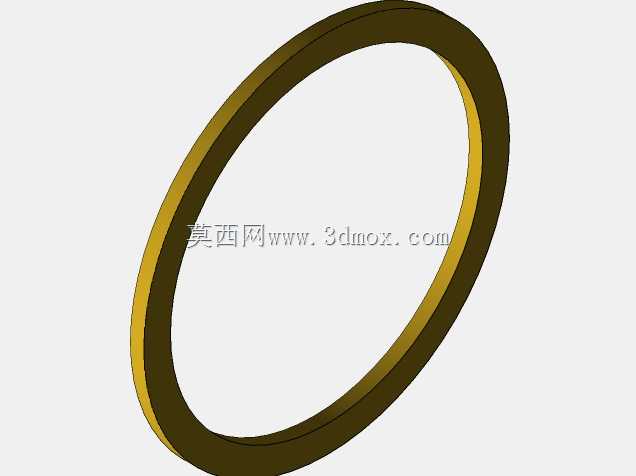

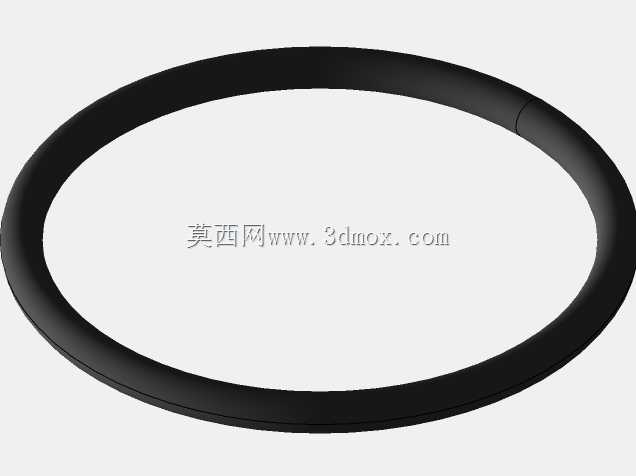

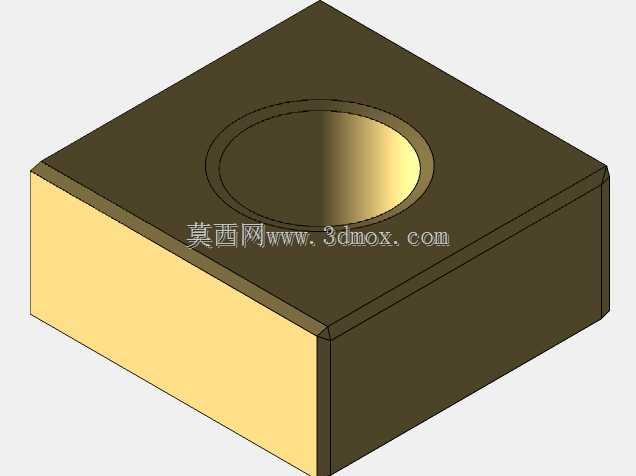

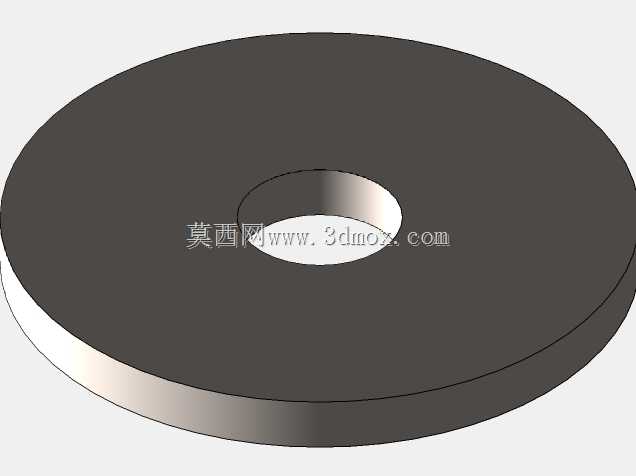

　　顶部的手轮操作结构做了符合人体工程学的尺寸设定，轮辐的握持宽度、手轮直径匹配常规操作力矩需求，日常运维时不需要额外加接长杆就能完成全开全关操作，手轮与阀杆的连接位置做了防松结构还原，避免长期操作出现连接松动。闸板采用楔式密封结构，相比平行闸板，楔式结构在关闭时能借助楔形面的挤压力实现更可靠的密封，即使介质中带有少量细小固体杂质，也能通过楔面的挤压作用保证密封面贴合，减少内漏概率，建模时还原了闸板与阀座密封面的配合角度、导向筋结构，能直观看到闸板升降过程中的运动轨迹，避免出现卡涩、干涉的问题。阀盖与阀体的连接采用螺栓紧固加密封垫片的结构，中法兰位置的螺栓分布、压盖尺寸都按常规压力等级的设计标准还原，填料函位置的结构细节完整呈现，

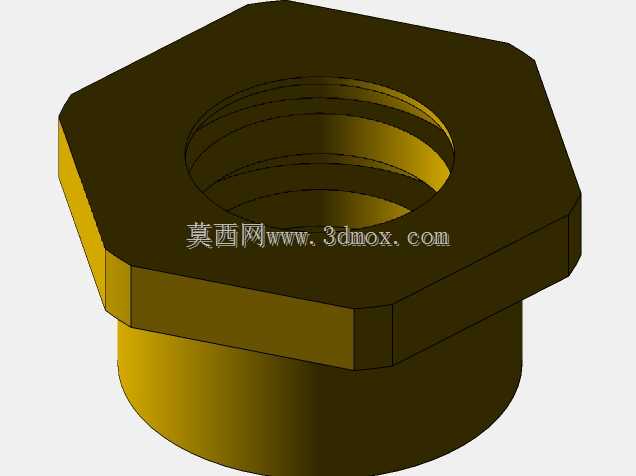

　　方便设计人员参考填料更换、密封维护的操作空间。从安装边界来看，建模时明确了阀门的结构长度、法兰外径、手轮操作的最小回转半径，管路设计时可以直接预留对应的安装与操作空间，不需要额外核算操作干涉问题。这款闸阀的功能定位是管路介质的全通径截断，全开状态下闸板完全提升到阀腔上部，流道内没有多余的节流结构，介质流动阻力极小，几乎不会产生额外的压损，适合长期处于全开或全关状态的管路工况，不适合做节流调节使用，避免闸板长期受介质冲蚀损坏密封面。整个建模过程中对各个零部件的装配关系做了完整还原，包括阀杆螺母的传动位置、闸板的导向槽、压盖的压紧结构，不管是用于阀门产品的结构设计参考，还是管路系统的三维排布选型，都能直接对应实际工程需求，没有冗余的非功能性结构。
