法兰连接弹簧薄膜式压力控制阀结构设计

　　这款压力控制阀属于弹簧薄膜式减压阀结构，核心功能是在进口压力波动甚至高于设定值的工况下，维持出口侧压力基本恒定，是流体输送管路系统中保障下游设备压力稳定的核心元件。从实际应用场景来看，这类阀件广泛覆盖民用供水、工业蒸汽输送、化工流体管路、压缩空气管网等场景，下游通常对接对压力耐受有明确阈值的设备，比如民用供水系统的入户端、化工反应釜的进料管路、气动设备的气源支路，避免上游压力突升损坏下游仪表、容器或终端设备。

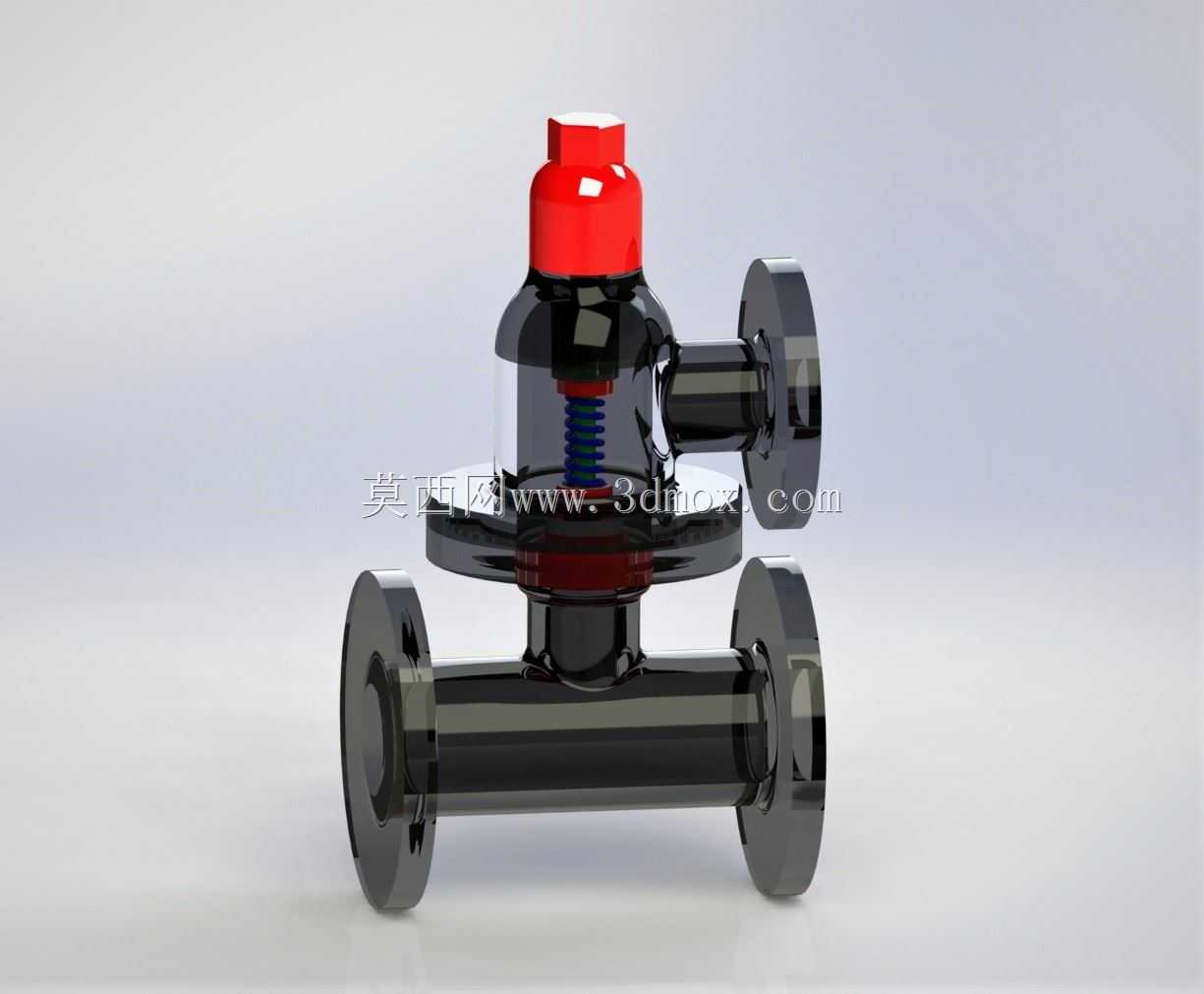

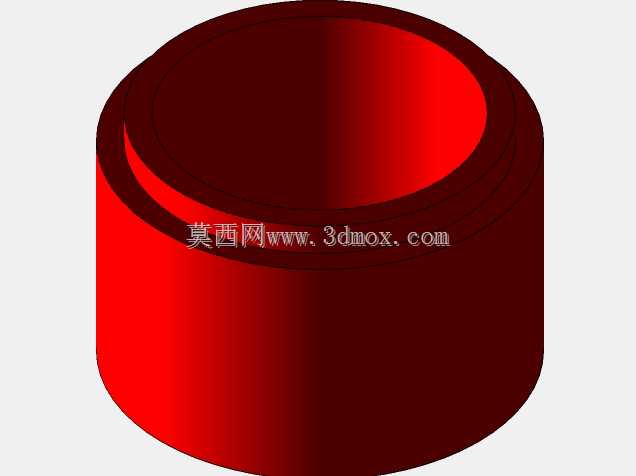

　　从结构设计思路来看，该阀采用角式法兰连接布局，横向为介质主流通通道，侧部接口可接压力反馈管路或者作为旁通接口，顶部的红色端盖内部封装调压弹簧与薄膜执行组件，透明视窗段的设计可以直观观察内部弹簧的压缩状态，方便运维人员快速判断阀件的工作位置，判断是否存在卡滞、弹簧失效等故障。建模过程中优先保证了安装边界的准确性，三个法兰接口的端面尺寸、螺栓孔分布、法兰密封面形式完全符合通用管路法兰的连接标准，横向主通道的两个法兰同轴度公差控制在安装允许范围内，侧部接口的中心高度、法兰朝向与主通道的垂直角度都做了精准约束，避免实际装配时出现对接错位、密封面压合不严的问题。

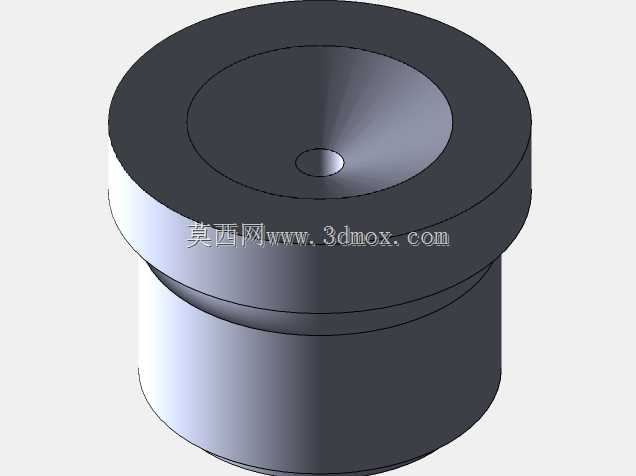

　　功能特性上，该阀依靠内部弹簧预紧力与出口侧反馈压力的平衡实现阀瓣开度的自动调节：当出口压力低于设定值时，弹簧推动阀瓣开大，介质流通量增加，出口压力回升；当出口压力超过设定值时，薄膜受介质压力推动压缩弹簧，带动阀瓣关小，节流作用增强，将出口压力稳定在设定区间。建模时对内部流道做了平滑过渡处理，减少介质流经阀腔时的紊流与压损，阀瓣与阀座的密封面做了贴合度约束，保证关闭状态下的密封性能，弹簧的选型参数匹配常规调压区间的刚度要求，薄膜的有效作用面积与弹簧刚度做了匹配计算，保证调压过程的线性度，避免出现压力震荡、调节滞后的问题。

　　安装层面，该阀的整体外形尺寸充分考虑了管路安装的操作空间，顶部调压结构的高度预留了手动调压的操作余量，侧部接口的位置不会与主管道的支吊架、相邻阀件产生安装干涉，法兰螺栓孔的位置避开了阀体加强筋的位置，方便现场穿装螺栓、紧固操作。阀体主体采用铸钢件的结构形式，壁厚满足常规中低压管路的强度要求，外部加强筋的布局既可以降低阀体整体重量，又能保证承压时的结构刚度，避免高压下阀体出现变形导致密封失效。
