内螺纹连接手轮式手动闸阀结构设计

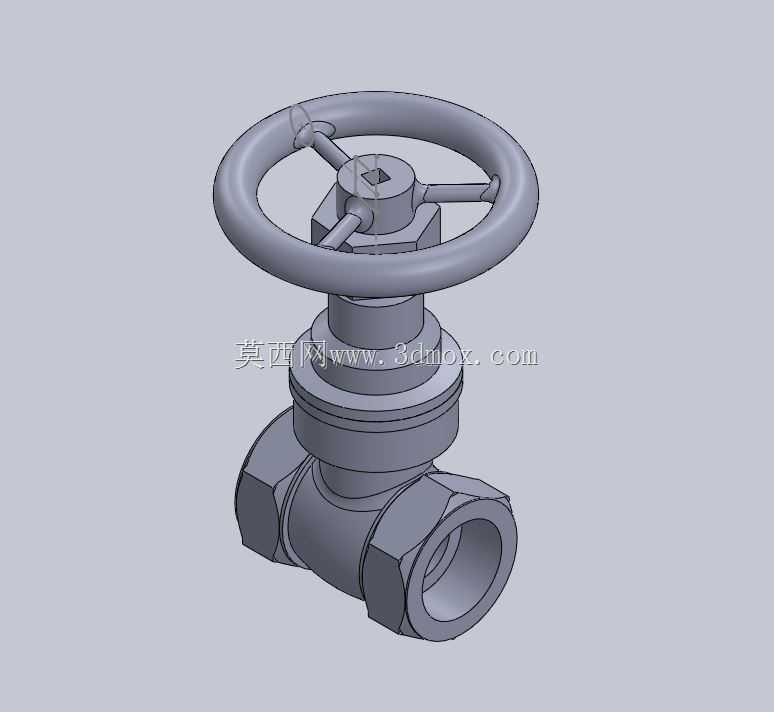

　　这款手动闸阀的三维结构，核心围绕民用给排水、小型工业循环水支路、暖通空调水系统的管路通断控制需求设计，区别于大口径法兰连接的工业闸阀，该款采用内螺纹连接形式，适配公称通径DN15到DN50的低压流体输送管路，安装时无需额外配对法兰，直接与同规格外螺纹管路端头旋合即可完成固定，大幅降低小口径管路的安装工时与配件成本。从功能特性来看，该闸阀依靠手轮驱动阀杆做垂直升降运动，带动闸板沿阀座密封面做直线位移，完全开启时流道与管路通径保持一致，介质流动阻力远小于同口径截止阀，不会出现介质流经阀件时的明显压降，适合对管路压损有严格要求的常开或常闭工况，不适合做节流调节使用——长期半开状态下闸板受介质冲蚀会快速损伤密封面，

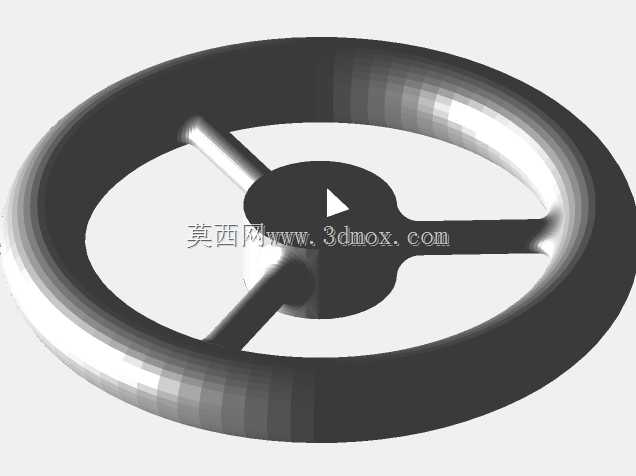

　　最终导致关闭不严的内漏问题。设计过程中优先考虑了手动操作的人机工程需求，手轮直径按照操作力矩匹配，常温下公称压力1.6MPa工况下，单人无需借助加力杆即可完成全开全关操作，手轮与阀杆的连接采用方榫配合结构，避免长期操作出现的配合打滑问题；阀杆与阀盖之间设置填料密封腔，可通过压紧填料压盖补偿填料磨损带来的外漏间隙，无需拆解阀件即可完成在线密封维护，大幅降低后期运维成本。外形尺寸方面，该闸阀的结构长度严格遵循内螺纹闸阀的通用安装尺寸规范，两端内螺纹轴线保持同轴度公差在0.1mm以内，安装后不会出现管路别劲应力；手轮的最大回转直径预留足够操作空间，安装时手轮侧与周边墙体、设备的距离不小于100mm即可满足操作空间需求，

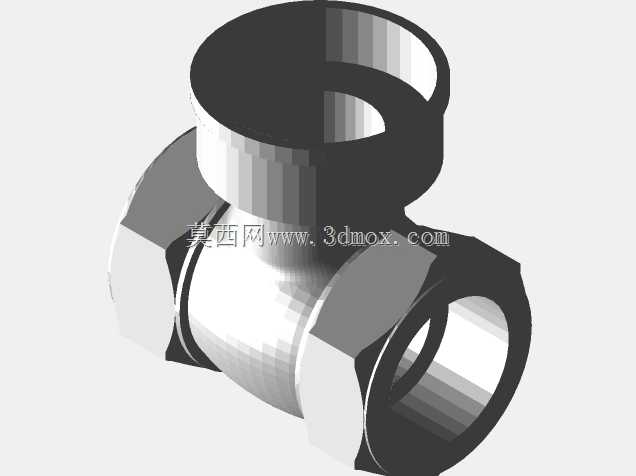

　　阀体下部采用六角结构，方便安装时使用管钳夹持固定，避免旋紧管路时阀体跟转损伤螺纹。结构建模时对所有配合面做了公差匹配，阀杆的升降行程做了限位设计，全开时闸板完全抬升至阀腔上部，不会遮挡流道，全关时闸板完全嵌入阀座密封面，保证截断后的密封性能；阀体流道做了圆滑过渡处理，减少介质流动时的湍流扰动，降低长期运行时的流道冲蚀速率，适配水、非腐蚀性油品等多种低压流体介质的管路控制场景。
