车床用立式夹持刀架结构设计

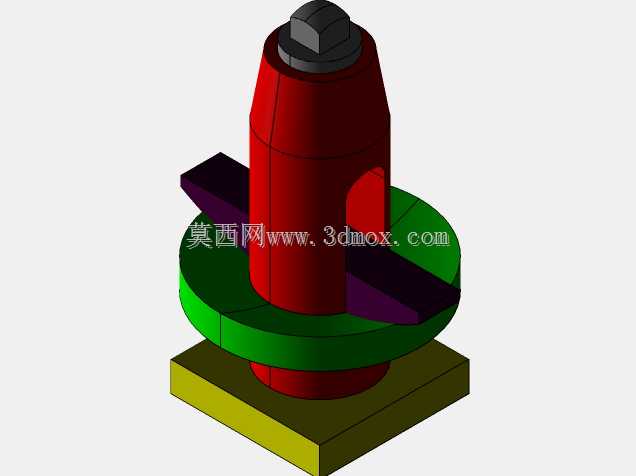

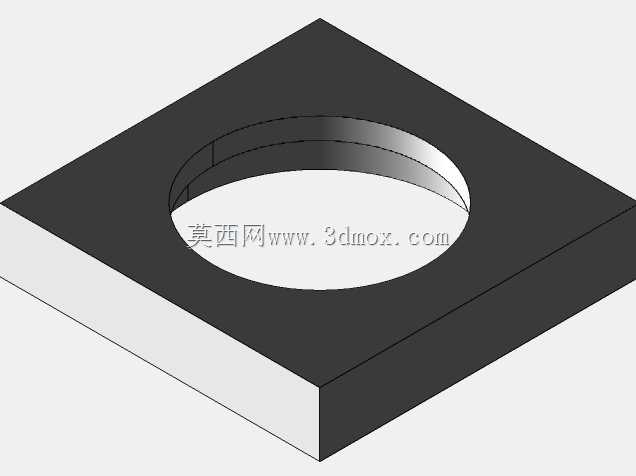

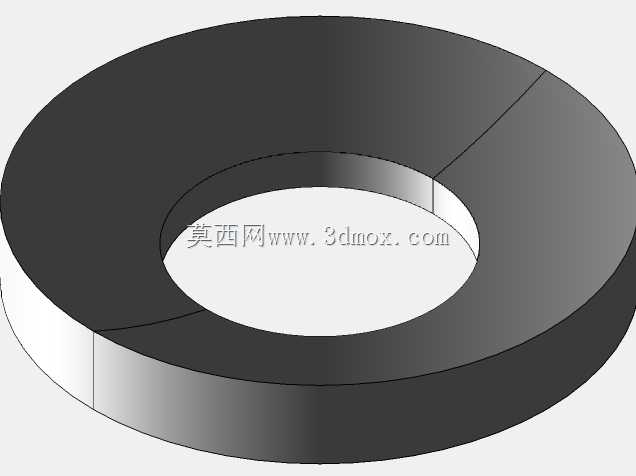

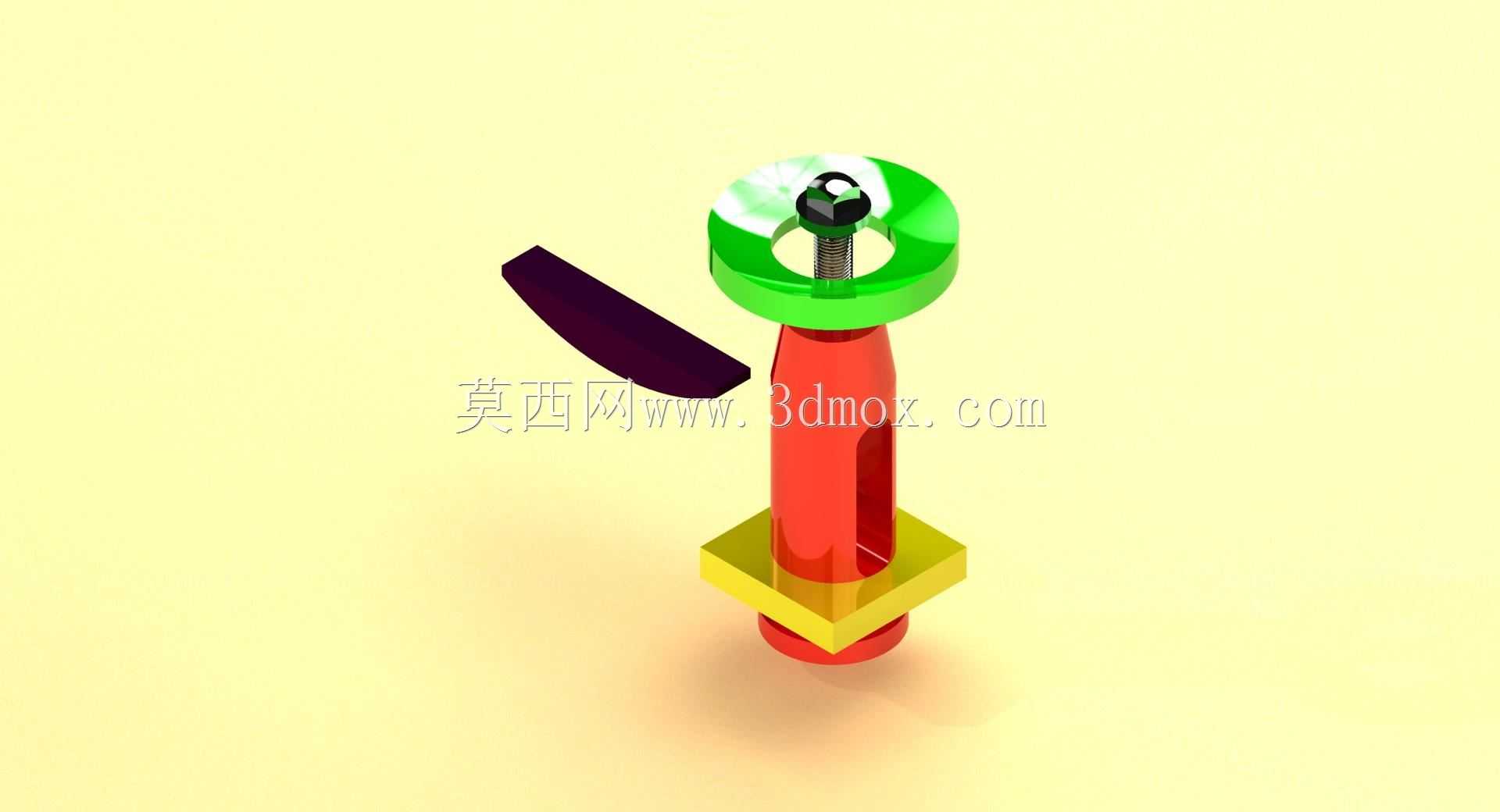

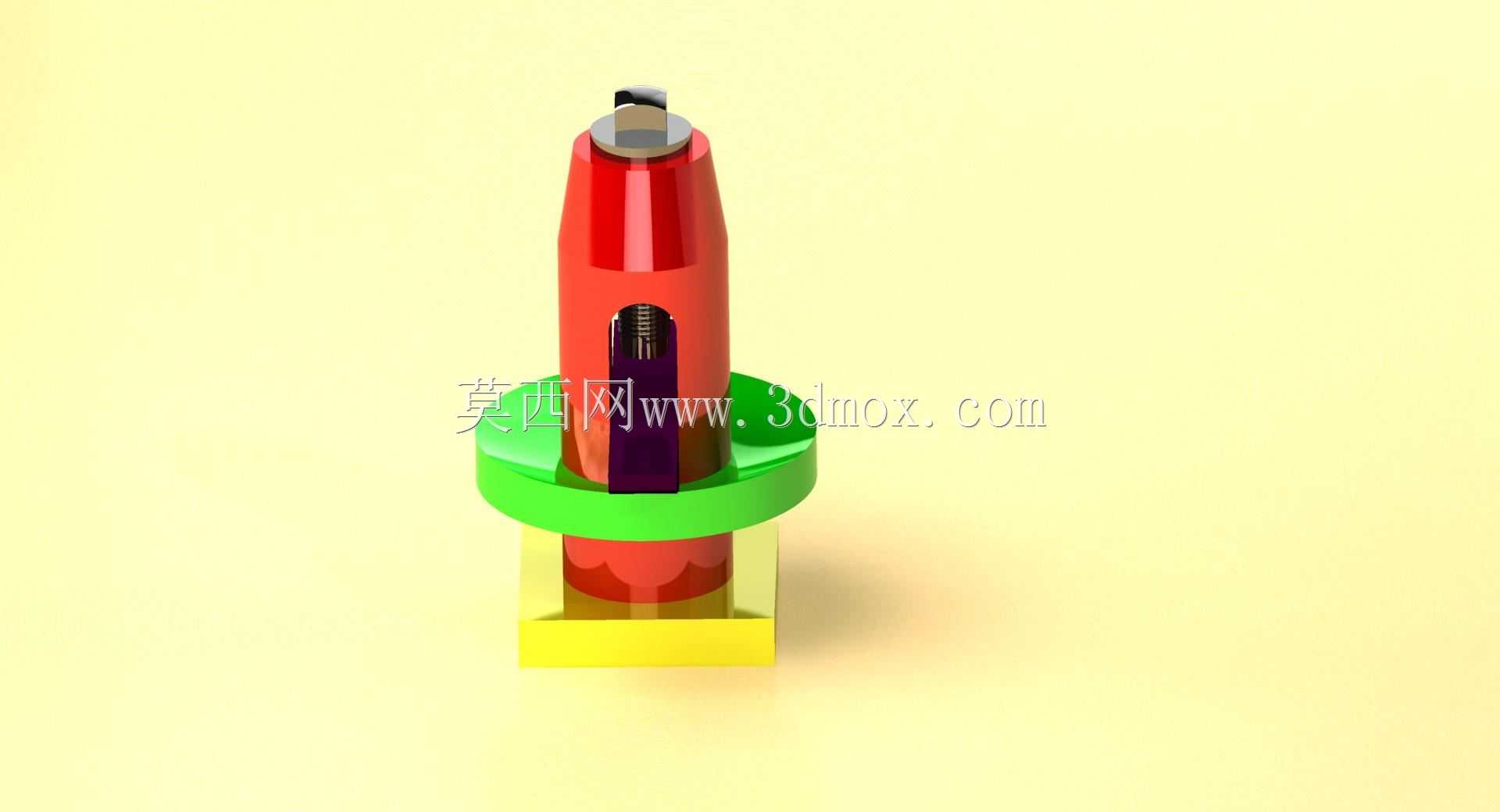

　　这款刀架是普通卧式车床、小型数控车床刀塔区域的核心配套工装，主要承担加工过程中车削刀具的刚性夹持任务，在轴类、盘类零件的外圆车削、端面车削、内孔镗削工序中，直接决定刀具装夹的重复定位精度与切削过程的抗振表现。从结构设计逻辑来看，整体采用立式同轴布局，底部为方形安装基座，可直接匹配车床中拖板上的标准T型槽安装位，基座平面度公差控制在0.02mm以内，安装时无需额外加工过渡垫板，通过压紧螺栓即可完成快速固定，基座的边界尺寸适配市面上多数6132、6140系列普通车床的刀架安装空间，不会与拖板行程范围内的尾座、卡盘部件产生运动干涉。中部的环形限位凸台承担周向定位功能，凸台与上部夹持主体采用过盈配合加圆柱销防转的结构设计，

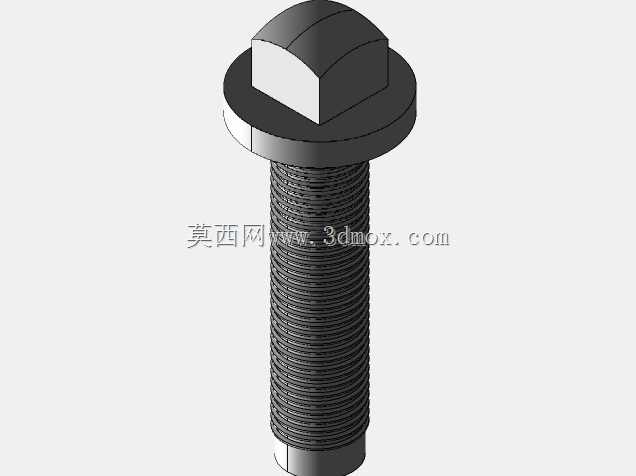

　　可承受车削过程中最大1200N的径向切削力，不会出现夹持主体偏转、移位的问题。上部的夹持腔体采用弹性胀紧结构，可适配柄径16-25mm的标准焊接车刀、机夹车刀，锁紧时通过内部的弹性套均匀包裹刀具柄部，相比传统螺丝顶紧的四工位刀架，夹持接触面积提升60%以上，能有效避免重切削时刀具出现低头、让刀的问题。在实际车间应用场景中，这类刀架多用于小批量零件的快速换刀作业，换刀时只需松开顶部的锁紧螺母，即可调整刀具伸出长度与周向角度，调整完成后锁紧螺母即可达到额定夹持力，单把刀具的装夹调整时间可控制在30秒以内，相比传统多工位刀架的换刀效率提升近一倍。设计过程中特意将夹持主体的外圆做了圆弧过渡处理，避免加工过程中飞溅的铁屑堆积在刀架缝隙中，

　　日常清理只需用压缩空气吹扫即可，没有易积屑的死角。同时刀架的整体高度经过匹配计算，装夹标准车刀后，刀尖高度恰好与车床主轴中心高一致，无需额外加装垫刀片调整中心高，从根源上避免了垫刀片堆叠带来的夹持刚性不足问题。在安装边界上，刀架总高度控制在120mm以内，最大回转直径不超过80mm，即使在车床最大转速1600r/min的工况下，也不会出现动平衡超标的问题，高速车削铝件、铜件等有色金属时，不会因为刀架本身的振动导致工件表面出现振纹。
