屋顶立式圆柱形储水容器结构设计

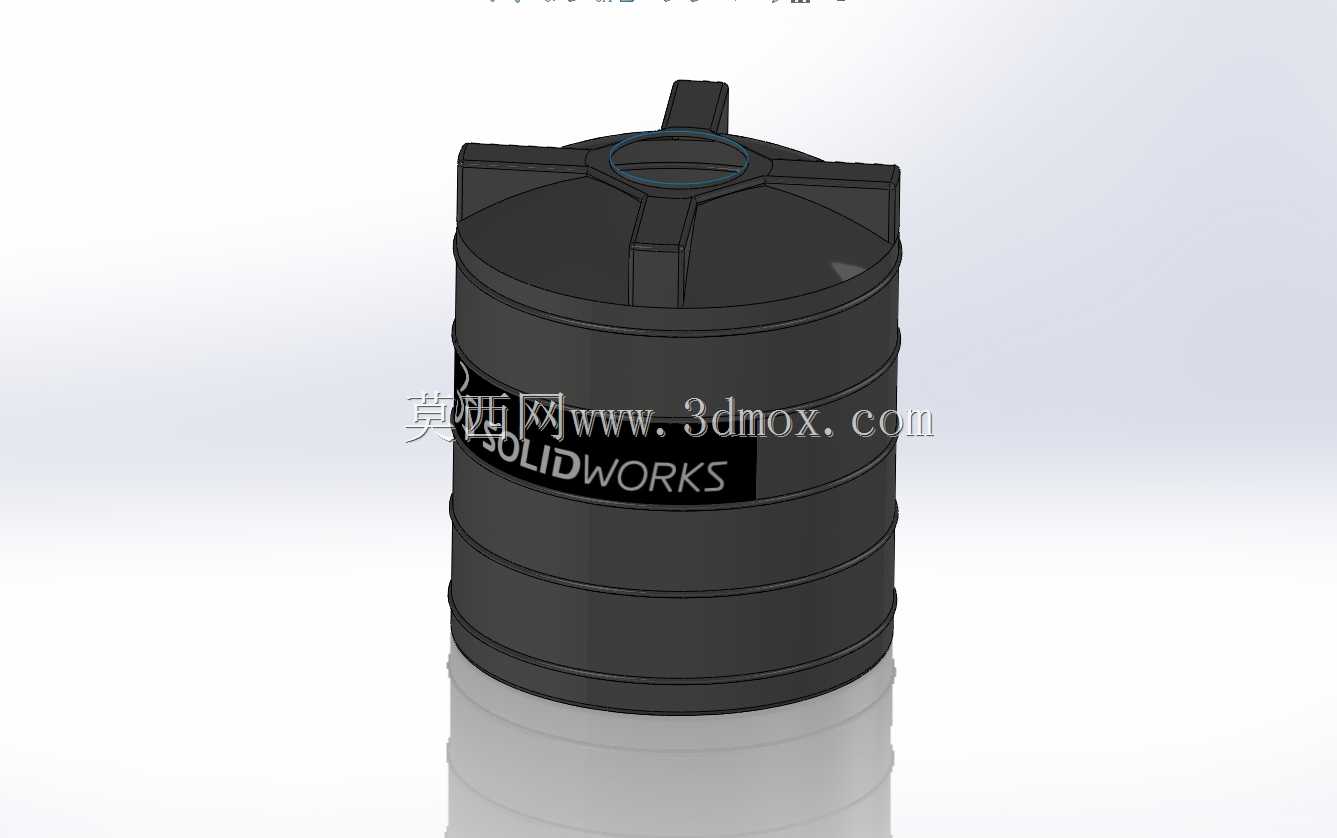

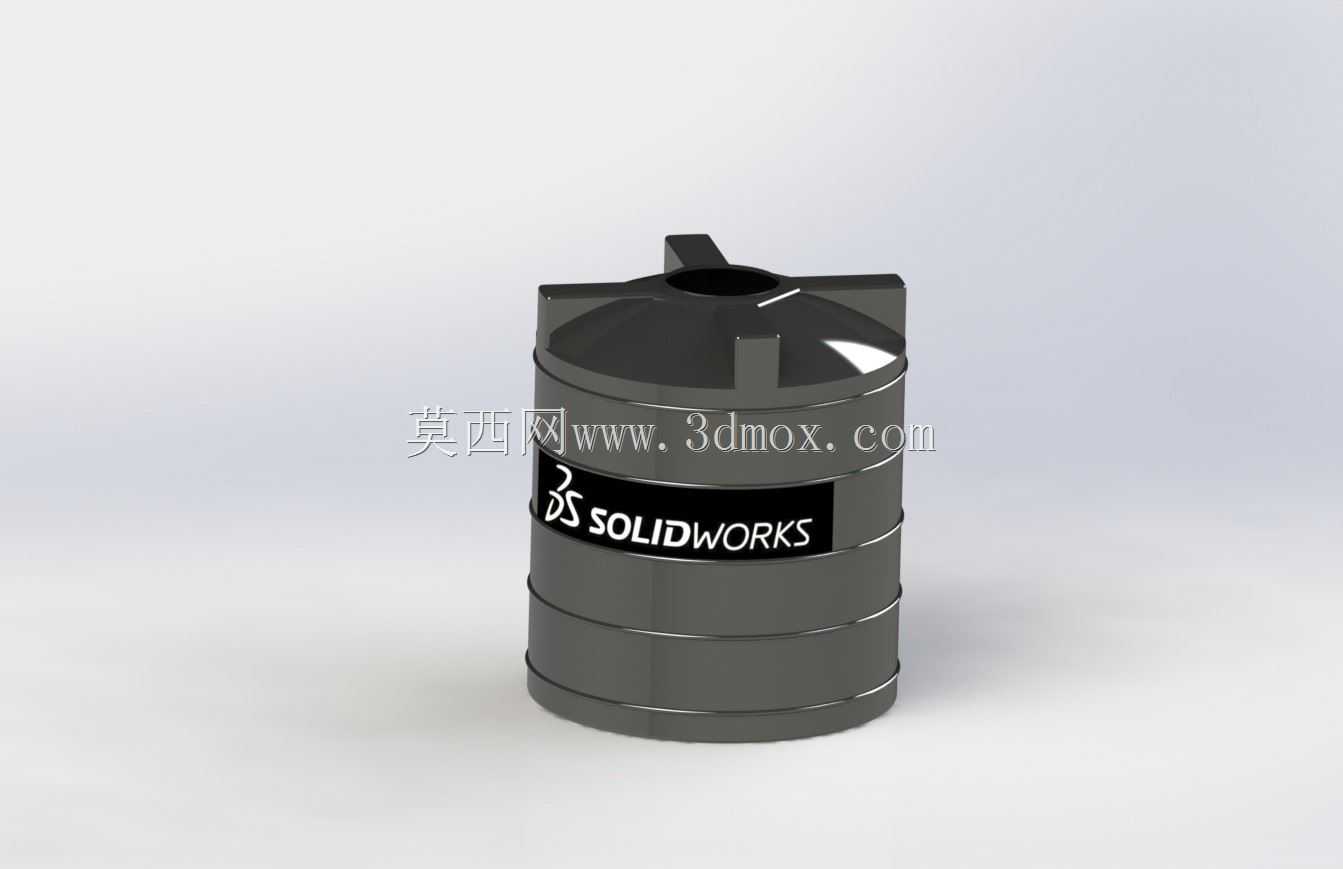

　　这款立式储水容器主要面向民用自建房、小型独栋建筑的屋顶供水场景设计，适配无市政统一加压供水的区域，可作为日常家庭储水、临时停水应急蓄水的核心承载部件，也可搭配小型光伏供水系统，作为雨水收集后的中转储水单元使用。从结构设计逻辑来看，整体采用圆柱形筒体结构，相较于方形储水结构，圆柱形态可均匀分散内部水体的静压力，降低筒体壁面的局部应力集中风险，同等容积下耗材用量更少，长期承压使用时不易出现壁面鼓胀变形的问题。筒体顶部设置一体化成型的加强筋结构，沿顶部圆周均匀分布凸起的加强棱，可提升顶部结构的抗形变能力，避免人员临时踩踏检修顶部接口时出现顶面凹陷开裂的问题。顶部预留的进出水接口采用内嵌式设计，接口位置做了加厚处理，

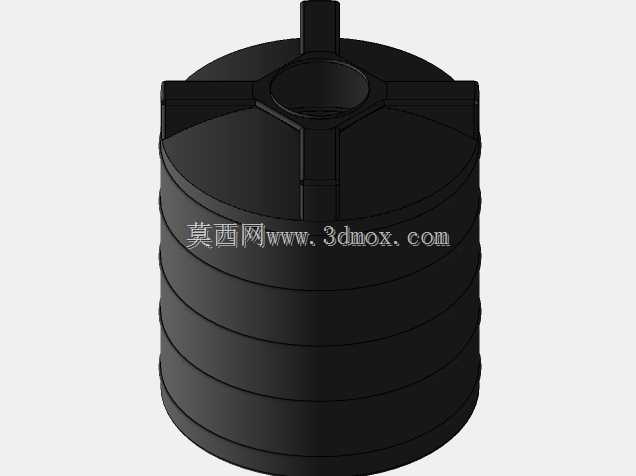

　　可适配常规民用给水管道的安装尺寸，安装时无需额外焊接转接法兰，直接通过螺纹连接即可完成管路对接，降低现场安装的施工难度。筒体外侧设置多道环形加强箍，沿筒体高度方向等距分布，可进一步提升筒体的环向刚度，当容器满载水体时，加强箍可抵消部分水体对壁面的侧向压力，避免长期使用后筒体出现径向胀大变形，延长整体使用寿命。底部采用平底结构设计，安装时仅需保证屋顶安装面的平面度误差在合理范围内，即可直接放置固定，无需额外制作配套的支撑支架，减少安装配套成本。从安装边界来看，该储水桶的整体外径适配常规民用建筑屋顶的检修通道尺寸，搬运过程中可顺利通过楼道、屋顶检修口，无需动用大型吊装设备，单人配合简易搬运工具即可完成就位安装。

　　筒体高度设计充分考虑屋顶承重与防风需求，满载状态下整体重心偏低，搭配底部的固定压片即可完成与屋面的固定，可抵御常规地区的大风天气，不易出现倾覆移位问题。在细节设计上，顶部的人孔（检修口）尺寸满足日常检修清理的需求，可允许操作人员伸手进入筒体内部清理沉积的水垢、杂质，保证储水水质清洁；筒体壁面厚度经过核算，可满足满载水体下的长期强度要求，同时控制整体自重，避免给屋面造成过大的额外承重负担。该结构的建模过程中，对所有转角位置都做了圆角过渡处理，避免应力集中点的出现，同时减少加工过程中尖锐边角带来的施工划伤风险，壁面与顶部、底部的连接位置采用圆弧过渡，可减少水体残留死角，降低内部杂质沉积的概率，日常清理维护更加便捷。
