小型监控作业四旋翼飞行器结构设计

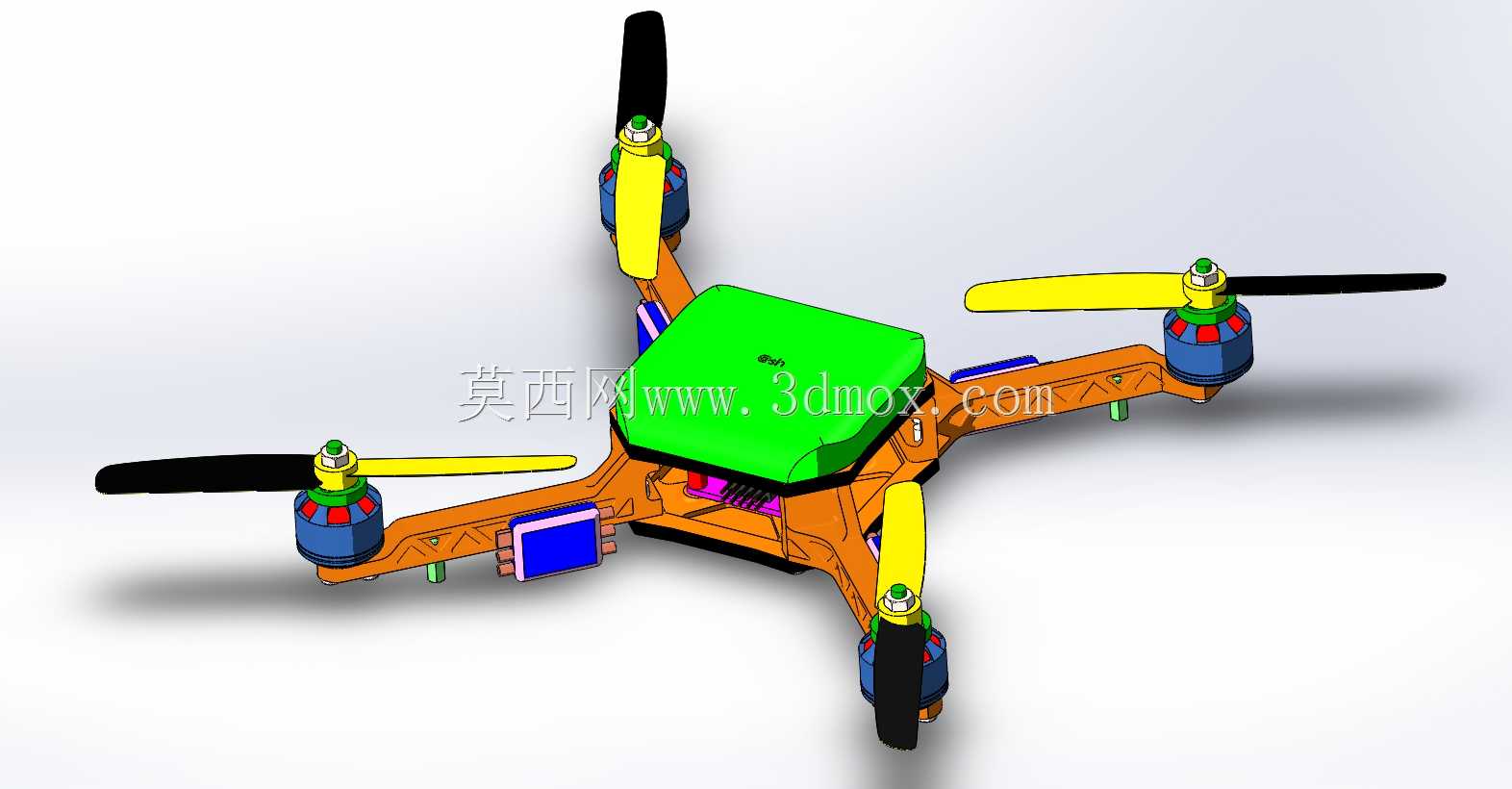

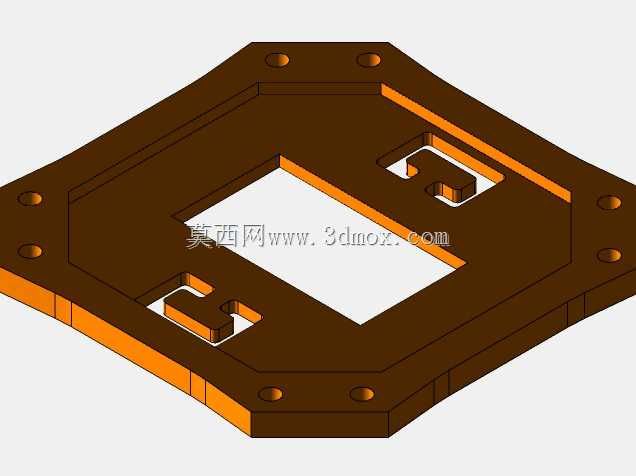

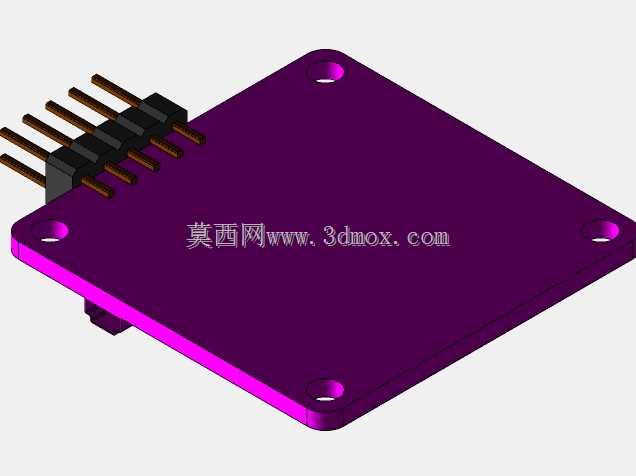

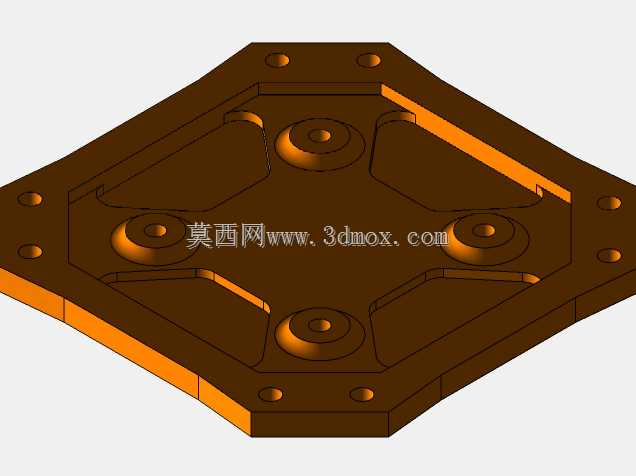

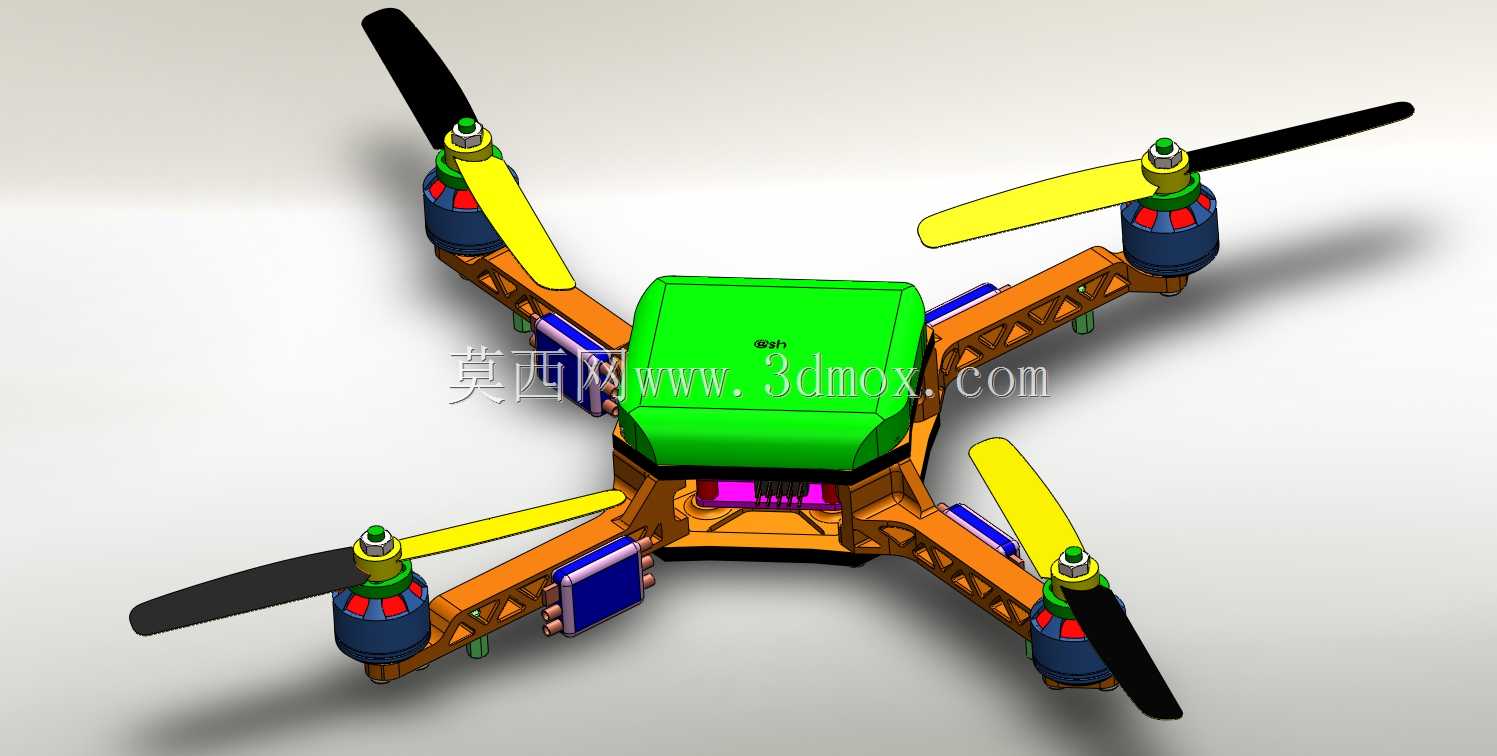

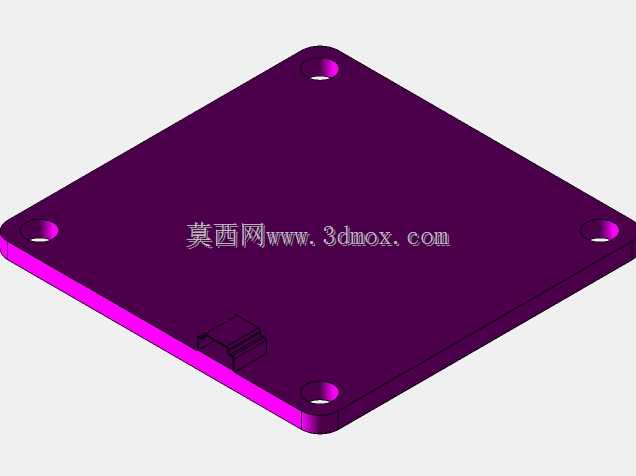

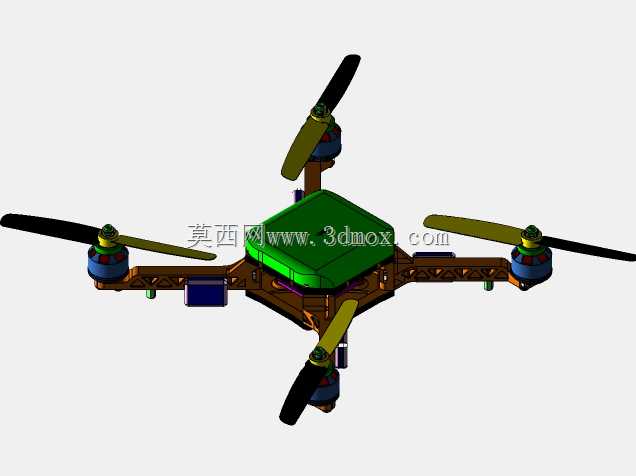

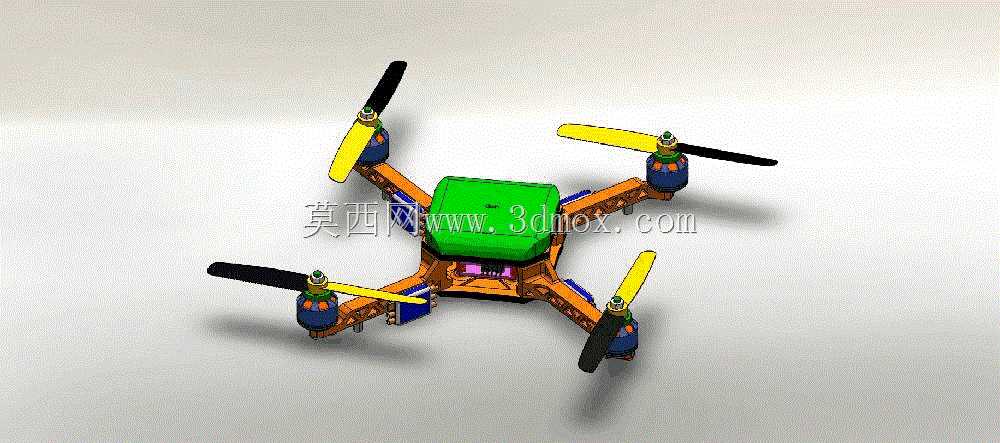

　　这款四旋翼飞行器的结构设计围绕小范围定点监控作业需求展开，核心定位是覆盖固定区域的图像与视频采集任务，可适配厂区周界巡检、小型场地安防巡查、作业面工况记录等实际场景，无需依赖大型航拍设备的复杂起降条件，在平整硬质地面即可完成起降操作。从结构布局来看，采用经典的X型四轴分布方案，机臂从中心机身向四个方向等角度延伸，相邻机臂夹角保持90度，这种布局能让四个旋翼的拉力分布更均匀，飞行过程中的姿态调整响应更直接，同时也能给中心载荷舱留出足够的安装空间。中心机身采用分层式结构设计，上层为设备安装舱，预留了图像采集模块、飞控主板、供电模块的安装位，舱体边缘设置有走线槽与固定螺柱，可直接适配常规尺寸的监控摄像组件与飞控硬件；下层为电池安装位，

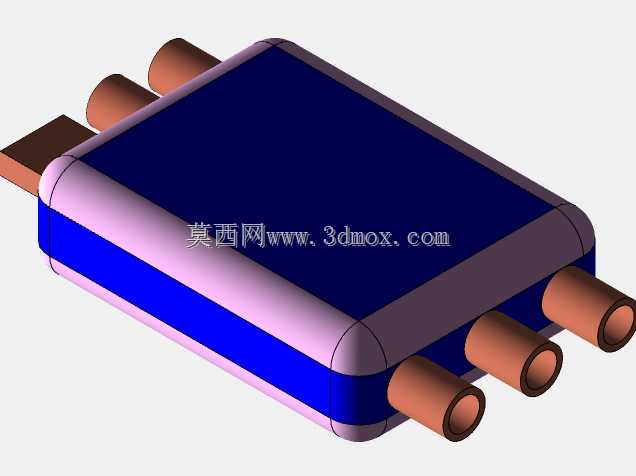

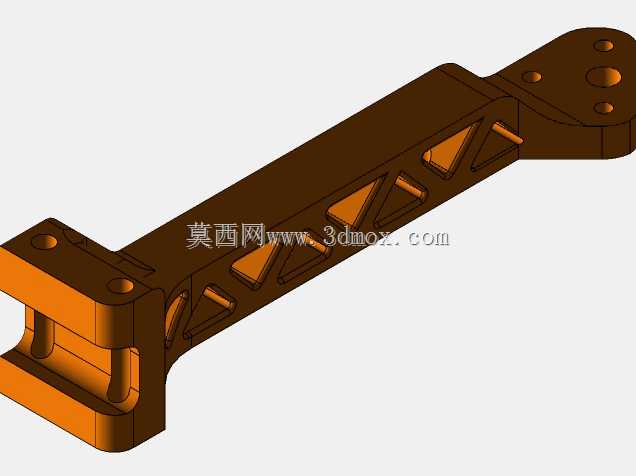

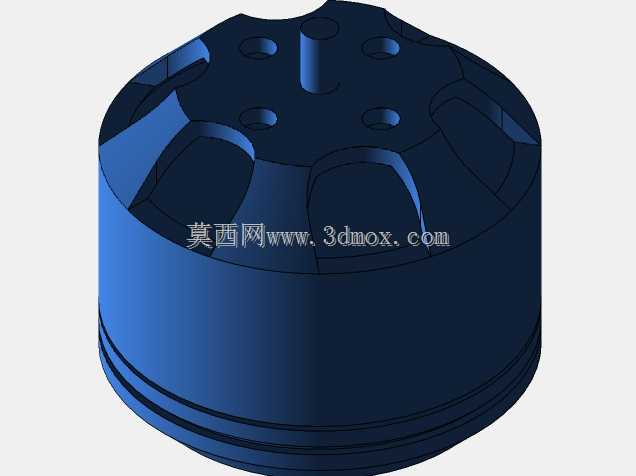

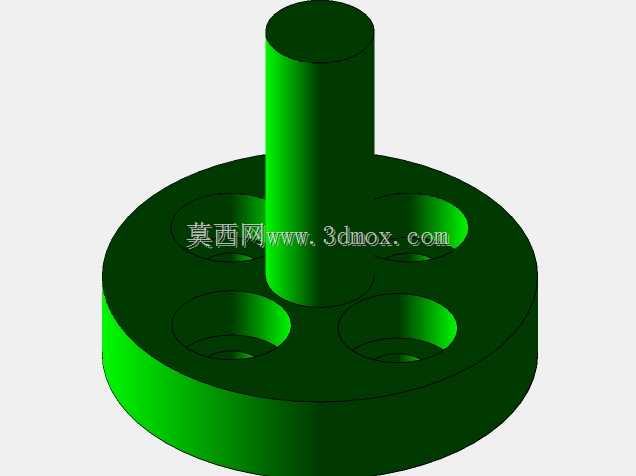

　　通过卡扣结构固定供电电池，方便快速更换，同时将重量较大的电池布置在机身下层，能有效降低整机重心，提升悬停状态下的稳定性。机臂与中心机身采用快拆式连接结构，连接位置设置有定位销与锁紧卡扣，无需额外工具即可完成机臂的拆装，方便收纳与运输，机臂内部预留有电机供电线与信号控制线的穿线通道，避免线材外露在飞行过程中被旋翼剐蹭。每个机臂末端安装有动力电机座，电机座采用倾斜角度设计，预留了螺旋桨的安装间隙，搭配正反桨配对的旋翼组件，相邻旋翼转向相反，可抵消旋翼旋转产生的反扭矩，无需额外的尾桨结构即可维持机身航向稳定。旋翼采用两叶式设计，桨叶长度经过匹配计算，在保证足够升力的前提下，控制整机的横向尺寸，避免在狭窄空间作业时桨叶触碰周边障碍物。

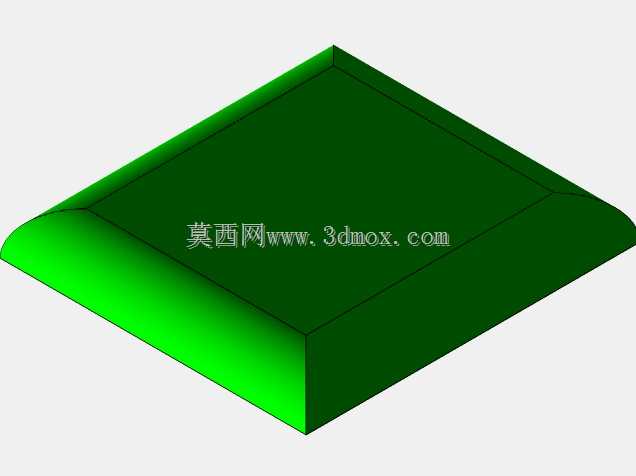

　　机身底部预留有起落架安装位，采用轻量化的支脚结构，起降时可缓冲地面冲击，同时支脚高度经过测算，保证下层电池与底部摄像组件不会直接接触地面，避免起降过程中刮蹭设备。从安装边界来看，整机展开后横向尺寸控制在小范围作业的适配区间，可在楼道、厂区通道、小型库房等相对狭窄的空间内完成机动飞行，折叠收纳后尺寸可缩小一半以上，方便放入常规设备箱携带。结构设计过程中充分考虑了动平衡匹配，每个机臂的重量误差控制在极小范围内，电机安装座的同轴度经过校准，避免飞行过程中出现异常振动影响图像采集的清晰度。机身外壳采用轻量化的硬质结构设计，既可以保护内部的电子元件不受轻微碰撞损坏，又不会过度增加整机重量，影响续航时间与载荷能力。在实际作业过程中，

　　这款飞行器可按照预设航线完成固定区域的巡航监控，也可通过手动控制完成特定点位的近距离图像采集，悬停精度可满足常规监控作业的需求，能够稳定捕捉目标区域的清晰画面，替代人工完成高位、危险区域的巡查任务，降低人工巡检的作业风险。
