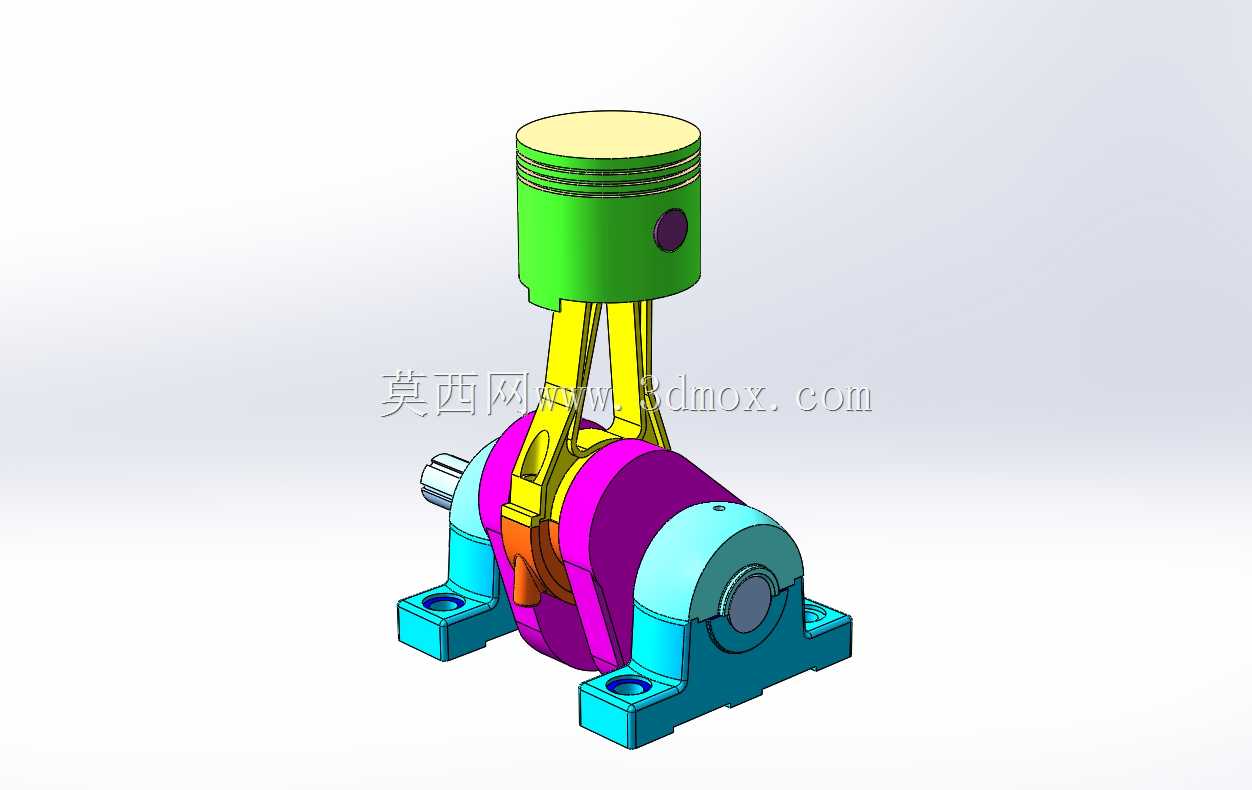

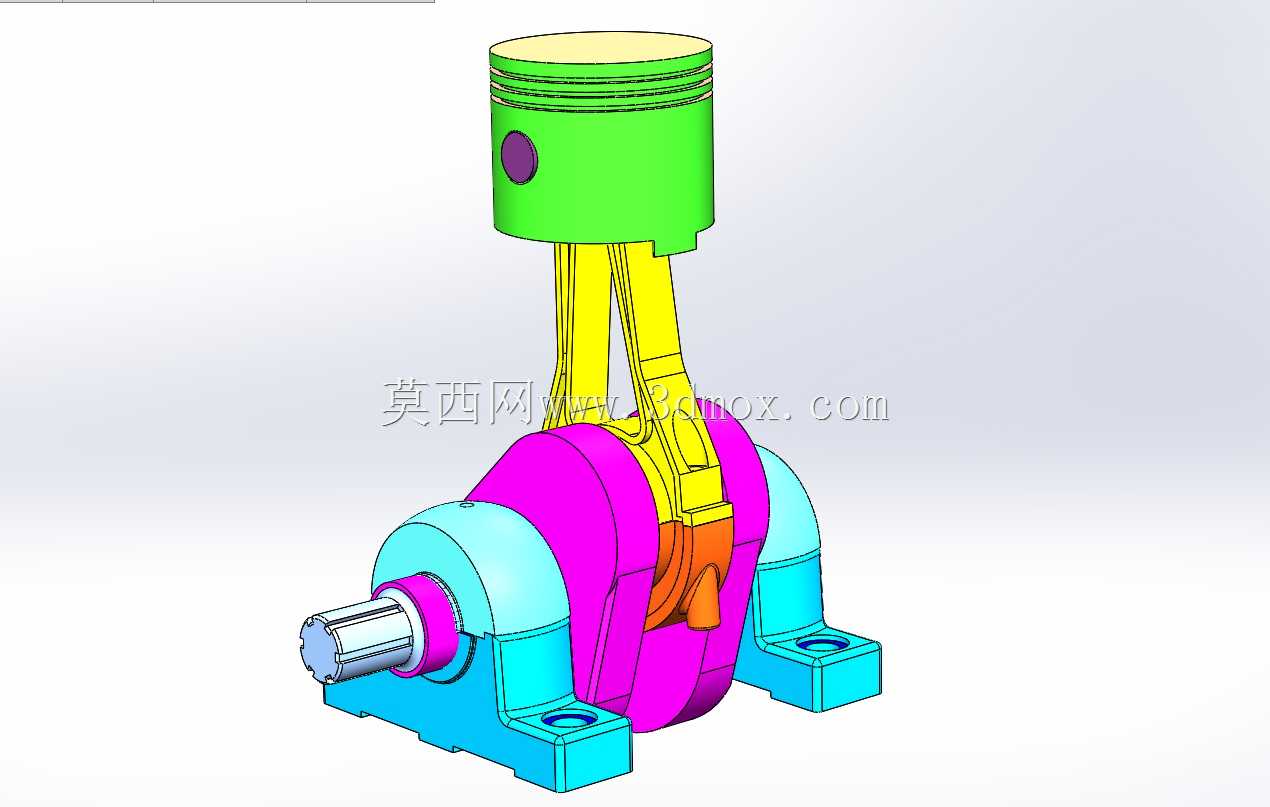

彩色剖视展示活塞式曲柄滑块传动结构

　　这套曲柄滑块结构是往复式动力设备里最核心的运动转换单元，日常接触最多的应用场景就是内燃机、往复式压缩机、冲压设备的动力端，不少小型往复泵的传动端也采用完全一致的原理结构。从实际工程落地的角度看，这套结构最核心的作用就是实现直线往复运动与旋转运动的双向转换，在内燃机工况下，活塞承受燃气燃烧爆发的压力做直线往复运动，通过连杆将力传递给曲轴，转化为曲轴的旋转扭矩向外输出动力；而在压缩机、冲压机这类由外部动力驱动的设备里，则是曲轴接收旋转动力，通过连杆带动活塞做往复直线运动，完成介质压缩、冲压施压的工艺动作。

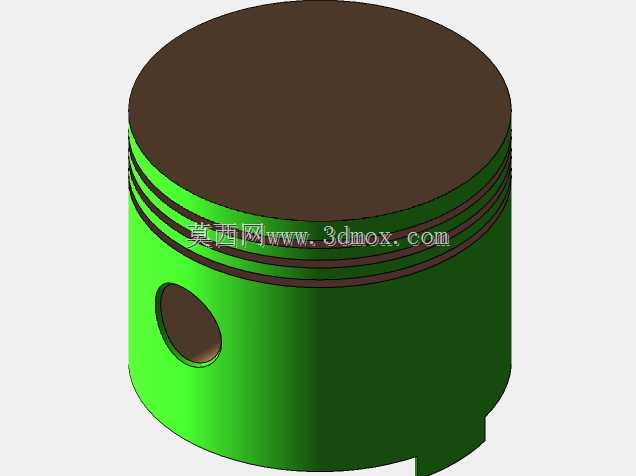

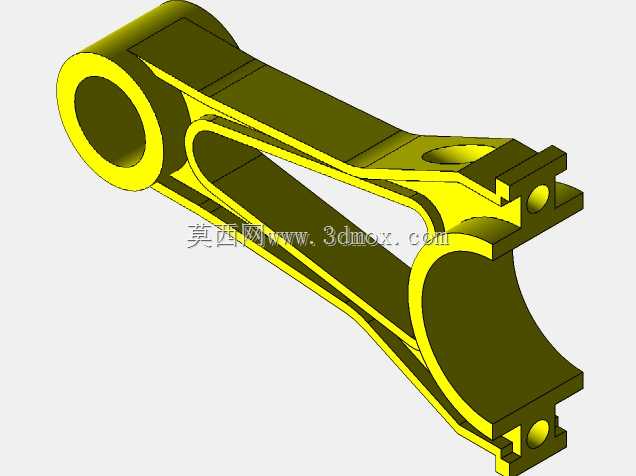

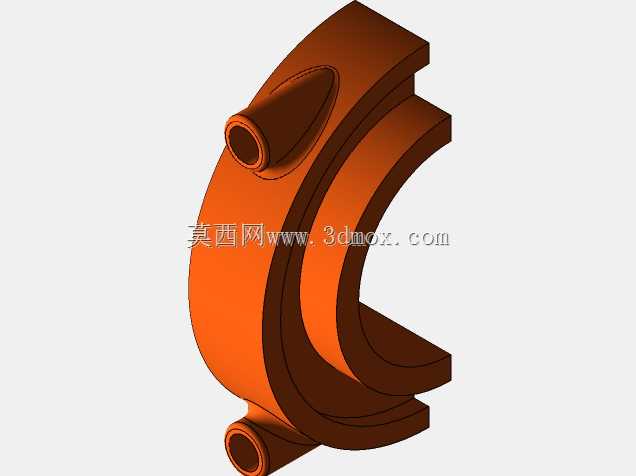

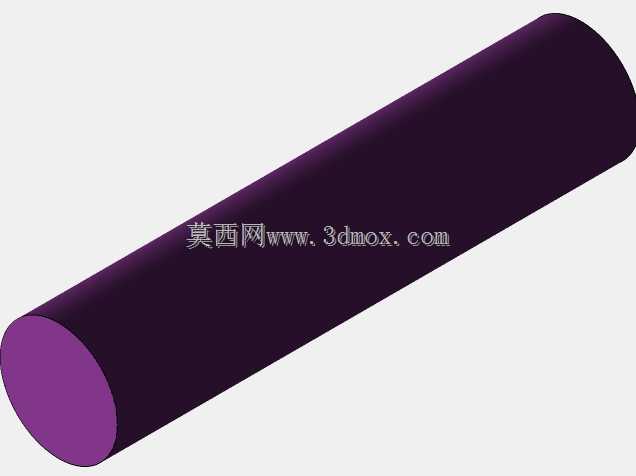

　　从设计思路上看，这套剖视结构特意将不同功能的零件做了分色处理，能清晰区分活塞、活塞环、连杆、曲轴、支撑壳体、安装底座各个独立部件，活塞部分保留了活塞环的安装槽结构，这部分是保证燃烧室密封、减少活塞与缸壁磨损的关键结构，实际生产中活塞环会采用弹性耐磨材质，开口错位安装实现密封效果。连杆两端分别采用活塞销与活塞铰接、曲轴轴颈与曲柄铰接，两处铰接位置都预留了润滑结构的设计空间，实际运行中需要持续供给润滑油减少铰接副的磨损，避免长时间运行出现间隙过大导致的传动冲击、噪音增大问题。

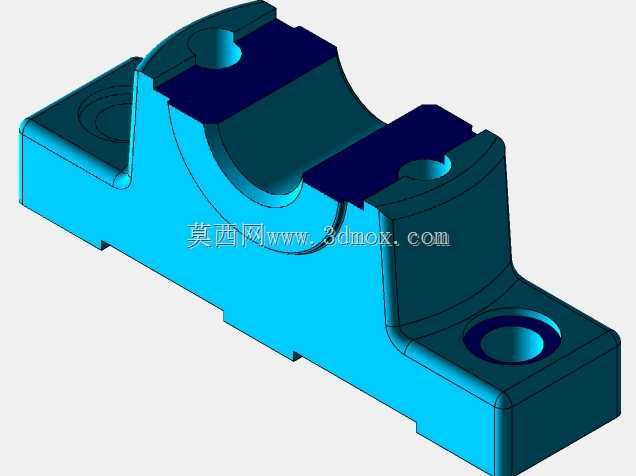

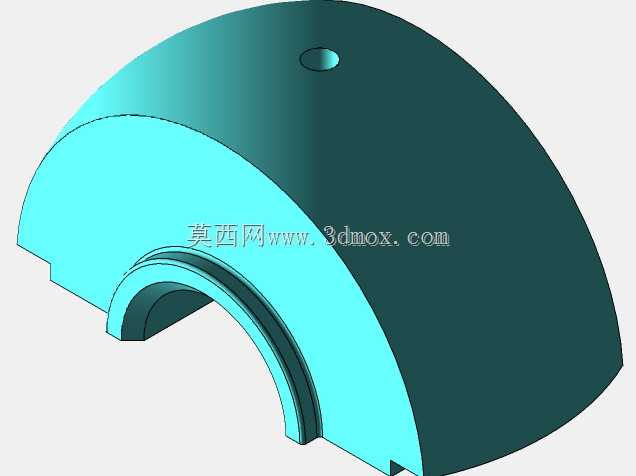

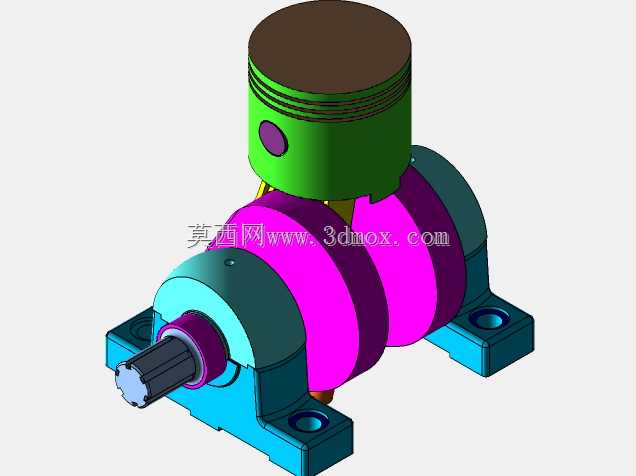

　　支撑壳体采用分体式装配结构，两侧预留了轴承安装位，用来支撑曲轴的旋转轴颈，保证曲轴旋转过程中的同轴度，避免出现轴系偏磨。底部的安装底座设计了带安装孔的支脚结构，安装时可以通过螺栓将整套机构固定在设备的机架安装面上，安装边界需要预留曲轴输出端的连接空间、活塞往复运动的直线行程空间，同时要预留连杆摆动的侧向间隙，避免运动过程中连杆与壳体发生运动干涉。设计校核过程中需要重点关注曲柄半径与连杆长度的比值，这个参数直接决定活塞的行程长度、连杆摆动的最大角度，也会影响整套机构运行的受力情况，比值过小会导致连杆摆角过大，增加活塞对缸壁的侧向压力，加剧缸套磨损；比值过大则会导致整体结构尺寸冗余，无法满足紧凑安装的需求。

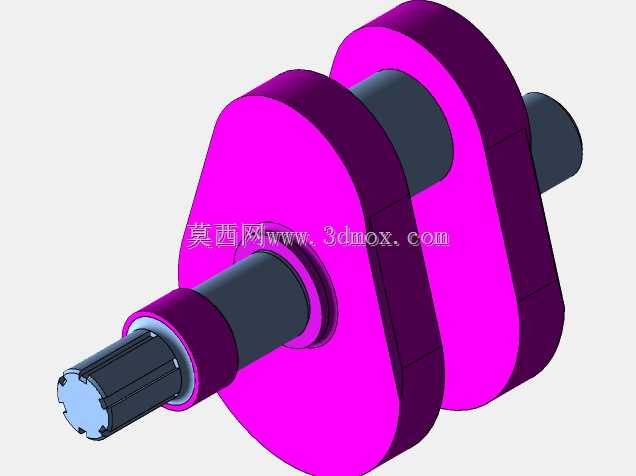

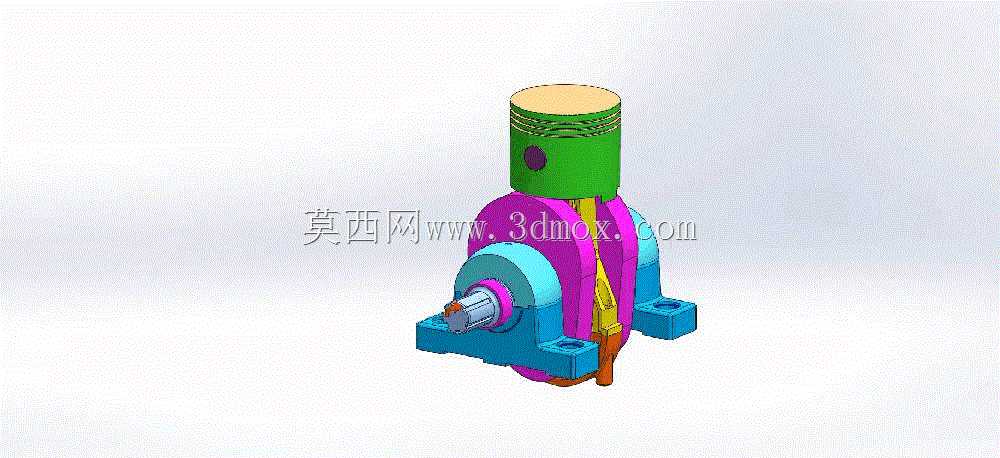

　　这套结构的运动特性直接决定设备的运行平顺性，曲轴做匀速旋转时，活塞的往复运动速度是随曲柄转角周期性变化的，会产生往复惯性力，设计时需要配套做曲轴的平衡重设计，抵消部分惯性力降低运行振动。在小型家用空压机、摩托车发动机这类对结构尺寸要求紧凑的设备里，这类曲柄滑块机构会将壳体与曲轴箱做一体化设计，进一步压缩整体安装空间，同时集成润滑油道、冷却通道的结构，减少外接管路的数量。
