槽轮式间歇回转日内瓦传动机构

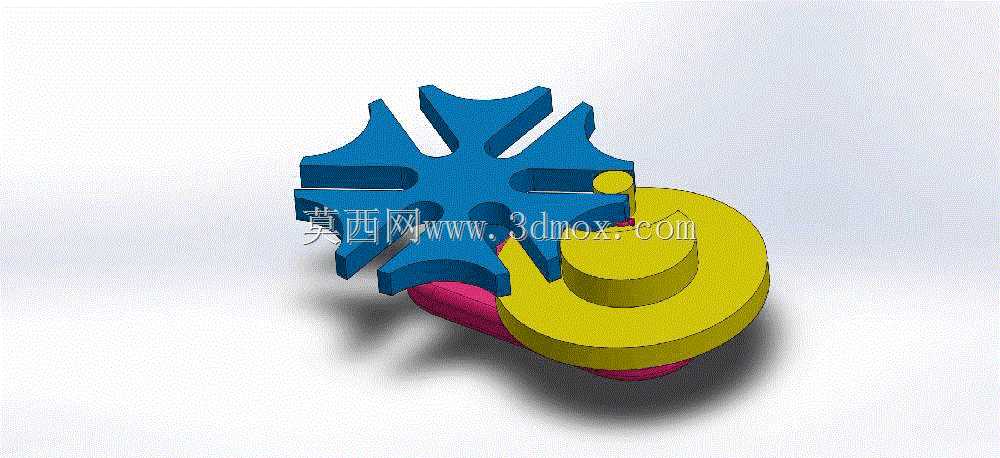

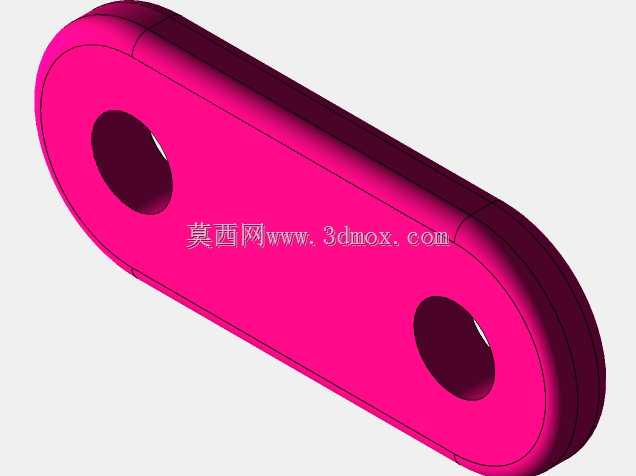

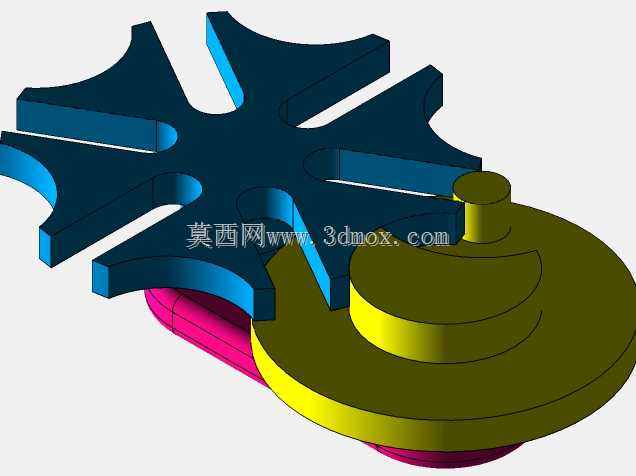

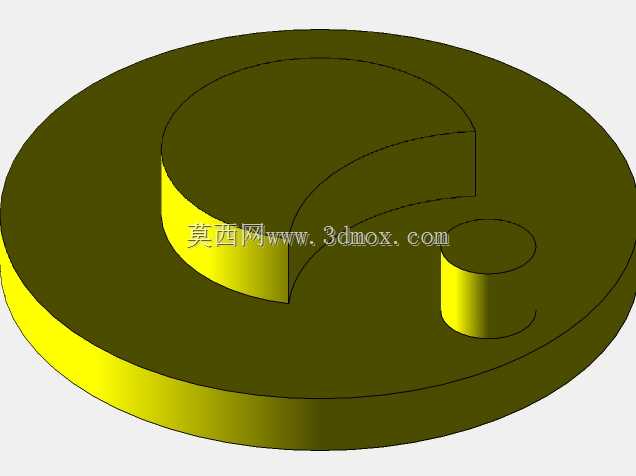

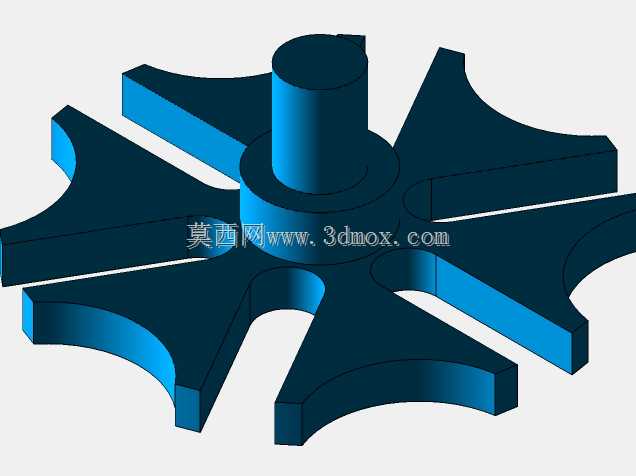

　　这类间歇回转机构常被用在需要周期性转位、分度的设备工位上，比如多工位装配转盘、包装线的间歇送进工位、胶片放映机的走片机构、自动机床的刀架转位结构里，核心作用是把驱动端的连续匀速旋转，转换成从动端的周期性间歇回转，每次转位完成后会有稳定的停歇阶段，刚好匹配工位上的装配、检测、上料等工序动作，不需要额外加复杂的定位锁紧结构，靠自身的圆弧锁止面就能实现停歇阶段的位置固定。从结构设计逻辑来看，整个机构主要由带圆柱销的主动拨盘、带径向槽的从动槽轮、机架支撑结构三部分组成，主动拨盘做连续回转时，圆柱销进入槽轮的径向槽就会拨动槽轮转位，当圆柱销脱离径向槽后，槽轮上的内凹锁止弧会被拨盘上的外凸圆弧卡住，此时槽轮保持静止，

　　直到圆柱销再次进入下一个径向槽，才会启动下一次转位动作。设计这类机构的时候，首先要确定槽轮的槽数，常见的有4槽、6槽结构，槽数越少，单次转位的冲击越大，动载荷越高，适合低速轻载的转位场景；槽数越多，转位过程越平稳，但整体结构尺寸会相应变大，需要根据实际工位数量、转位节拍来匹配槽数参数。安装边界上，要保证主动拨盘的回转中心和槽轮回转中心的中心距精度，中心距偏差过大会导致圆柱销进出槽的时候出现卡滞、磨损加剧的问题，同时要控制圆柱销和径向槽的配合间隙，间隙过小会增大传动阻力，间隙过大则会导致转位到位后存在位置偏差，影响工位定位精度。外形尺寸上，这类单销外啮合日内瓦机构的整体径向尺寸由槽轮直径决定，轴向尺寸比较紧凑，不需要太大的安装空间，

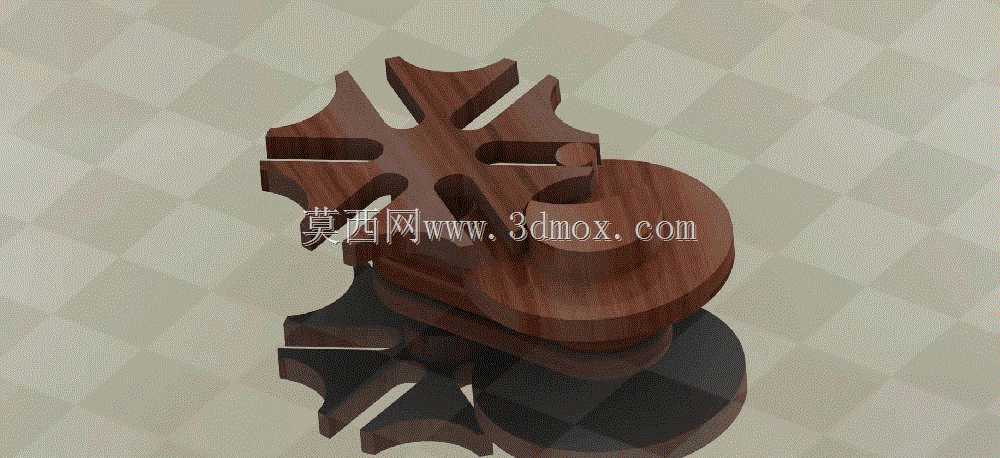

　　很适合集成在中小型自动化设备的转位单元里。实际应用中，这类机构的传动比是固定的，也就是主动轴每转一圈，槽轮对应转过一个槽的角度，比如4槽结构每次转90度，6槽结构每次转60度，转位时间和停歇时间的比例由拨盘上圆柱销的数量、槽数共同决定，如果需要缩短停歇时间、提高转位频率，可以在主动拨盘上对称布置多个圆柱销，实现主动轴转一圈槽轮完成多次转位。需要注意的是，这类机构在圆柱销进入和脱离径向槽的瞬间存在刚性冲击，转速越高冲击越明显，所以通常用在转速不高、转位节拍要求不超过每分钟数十次的场景里，不适合高速连续分度的工况。结构选材上，如果是演示类、轻载工况可以用非金属材料加工，工业实际应用中多采用45号钢或者合金结构钢制作，配合面做淬火处理提升耐磨性能，支撑部位加装轴承降低回转阻力，长期运行时需要在槽轮槽面、圆柱销接触位置定期加注润滑脂，减少磨损带来的精度衰减。
