气动驱动简易方形通道蝶阀结构设计

　　这款蝶阀主要针对粉体物料输送、低压通风除尘这类工况设计，常见于水泥生产线的料仓下料口、煤炭输送系统的分支风道、小型除尘设备的风量调节段，用来截断或者调节管路内的物料、气流通断，相比常规圆形蝶阀，方形法兰接口能直接和同截面的方形溜槽、焊接风道对接，不用额外做方圆变径接头，能减少现场安装的焊接工作量，也能避免变径位置出现的物料积料堵料问题。

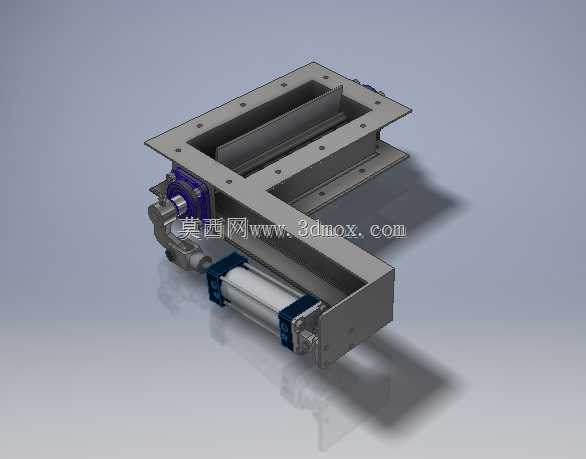

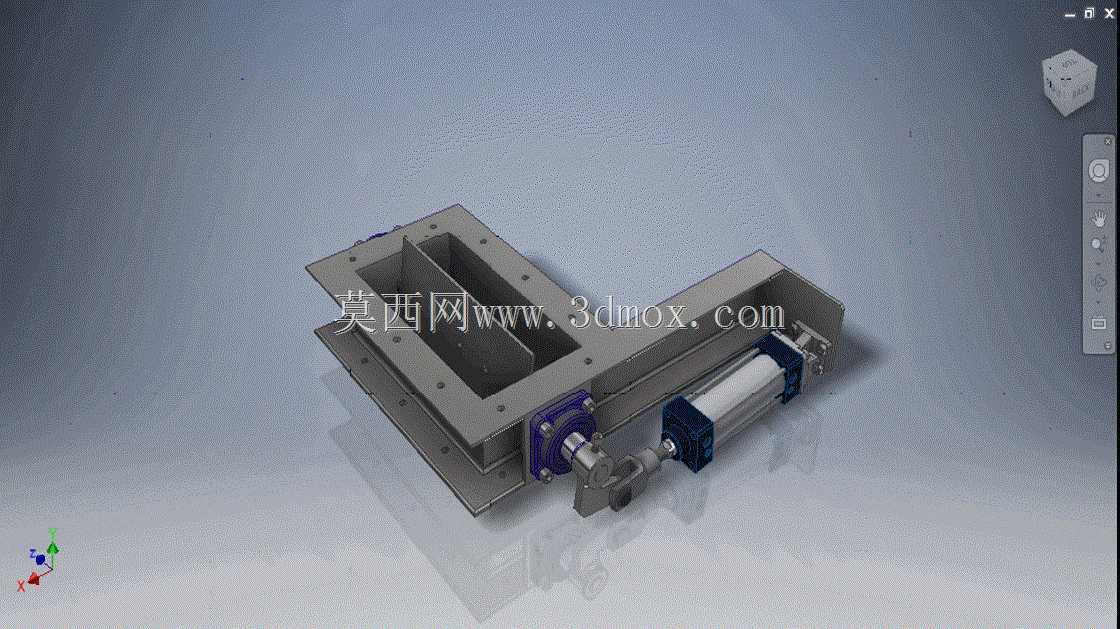

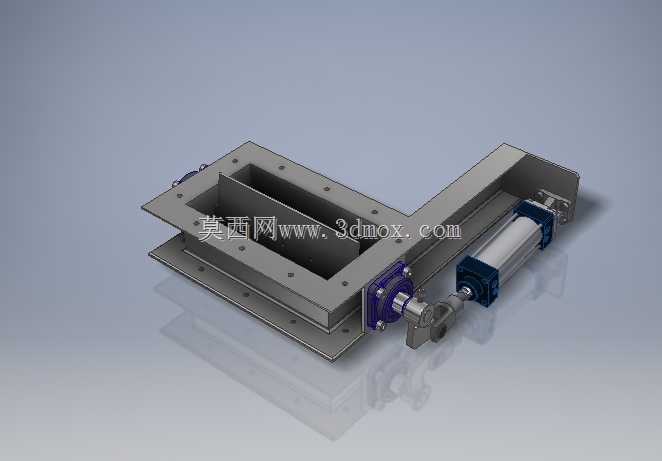

　　整个结构采用气动执行器作为驱动源，气缸通过曲柄摇臂结构直接连接阀轴，没有复杂的减速传动组件，响应速度快，适合需要频繁开关的工位，比如配料环节的料路切换，单次开关动作能在1秒内完成，气缸的行程通过端部的限位螺母调整，可以精准控制阀板的转动角度，既能做全开关的两位式控制，也能实现0到90度范围内的开度调节，匹配不同的下料量或者通风量需求。

　　设计时优先考虑了DIY加工的便利性，所有结构件都采用常规板材、标准件拼接，阀体部分用钢板折弯焊接成型，法兰边上的安装孔采用统一间距的通孔设计，不需要精密铸造或者复杂的机加工工序，普通车间的剪板、折弯、焊接设备就能完成加工，阀板和阀体之间的密封采用软质橡胶条镶嵌在阀板边缘，关闭时能贴合阀体的密封面，对于粉体物料的密封效果足够，也能降低阀板转动时的卡滞概率。

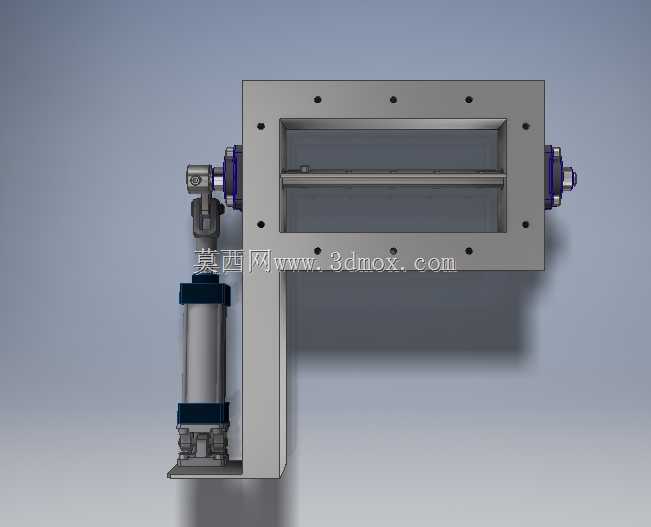

　　安装边界上，阀体的方形通道截面适配常见的300*300mm溜槽尺寸，整体结构的横向伸出长度控制在450mm以内，气缸尾部预留了20mm的安装调整间隙，现场安装时不需要额外预留太大的侧向操作空间，阀轴两端采用带座轴承支撑，能承受阀板转动时的径向载荷，长时间运行也不会出现阀轴偏磨导致的漏料问题，摇臂和气缸活塞杆的连接采用浮动接头，能抵消安装时的少量同轴度误差，避免气缸活塞杆受径向力导致的密封件过早磨损。

　　日常维护时，只需要拆开阀体侧面的检修压板，就能直接更换密封胶条或者检查阀板磨损情况，不需要把整个阀门从管路上拆下来，能减少生产线停机维护的时间，阀轴和阀体之间的密封采用填料压盖结构，出现漏灰时只需要拧紧压盖螺栓就能补偿密封磨损，不用频繁更换密封填料。
