椭圆形防潮密闭舱壁观片灯三维设计

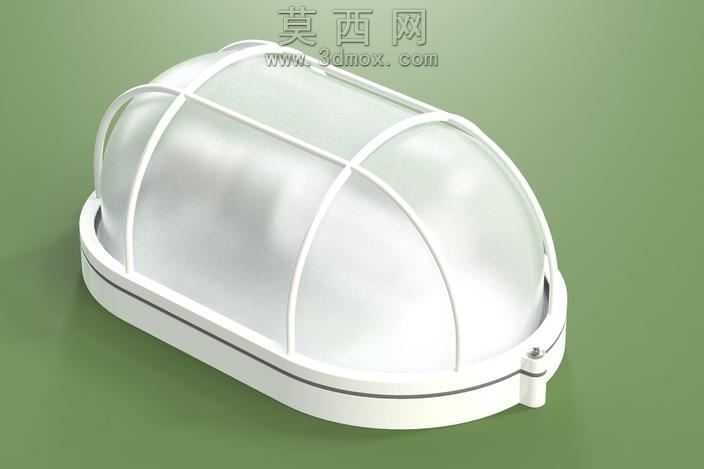

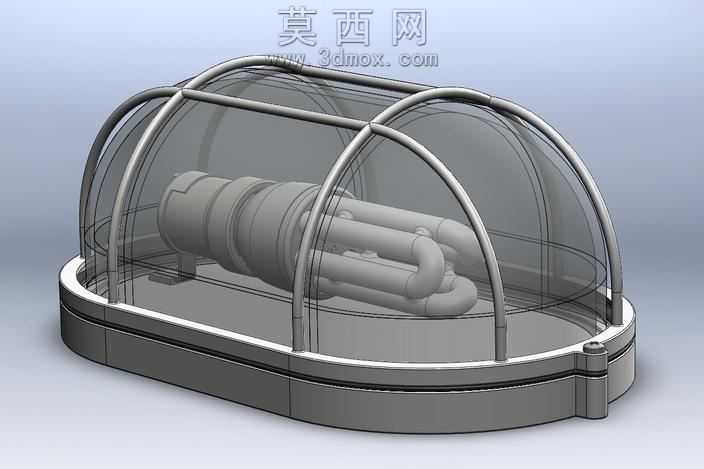

本款观片灯采用SolidWorks软件完成全参数化三维建模，整体造型为横向椭球穹顶结构，建模过程中先绘制底座椭圆轮廓草图，通过拉伸凸台生成带安装边的灯座基体，在底座侧边预留出线孔与卡扣安装位，保证后续装配的结构合理性。灯罩部分采用放样凸台命令生成椭球形曲面，通过加厚命令设置均匀壁厚，保证透光材质的光线漫射效果，外部防护筋采用扫描命令沿椭球表面的引导线生成，六条均匀分布的弧形防护筋从底座边缘延伸至穹顶顶部，既提升了灯罩的抗冲击性能，又形成了辨识度极高的外观特征。建模阶段对底座与灯罩的配合面做了止口结构设计，预留密封胶条安装槽，可实现IP65级别的防水防尘效果，适配潮湿、多尘的舱室、地下通道等特殊使用场景。材质渲染阶段，底座与防护筋采用哑光白色阻燃ABS材质，设置低粗糙度、高漫反射的材质参数，还原工程塑料的真实质感；灯罩部分采用半透明乳白PC材质，调整折射度与半透明参数，模拟光线透过灯罩后的柔和漫射效果，避免灯光直射产生眩光。内部灯座结构采用标准螺口设计，可适配通用型节能灯泡，建模时预留了灯泡安装空间与走线槽位，保证电气部件的安装兼容性。整体设计兼顾结构强度与照明实用性，椭球造型相比传统方形灯具无尖锐棱角，在狭窄空间安装使用时可避免磕碰损伤，密闭式结构可有效阻挡水汽、灰尘进入灯具内部，延长内部电气元件的使用寿命，防护筋的弧形结构与灯罩曲面完全贴合，无突兀凸起，整体外观简洁流畅，兼具工业实用性与设计美感。
