125cc自行车发动机曲轴结构设计与仿真分析

　　在小型动力设备领域，125cc排量级的自行车辅助动力单元，核心动力输出部件曲轴的设计合理性，直接决定整套动力系统的运行寿命与动力传递效率。这类曲轴需要适配单缸四冲程或两冲程发动机的往复运动转换需求，将活塞连杆组传递的往复直线作用力，转化为旋转扭矩输出给传动系统，同时还要驱动配气机构、润滑系统等附属部件运转，承受交变的燃烧爆发压力、往复惯性力与旋转离心力的复合作用。

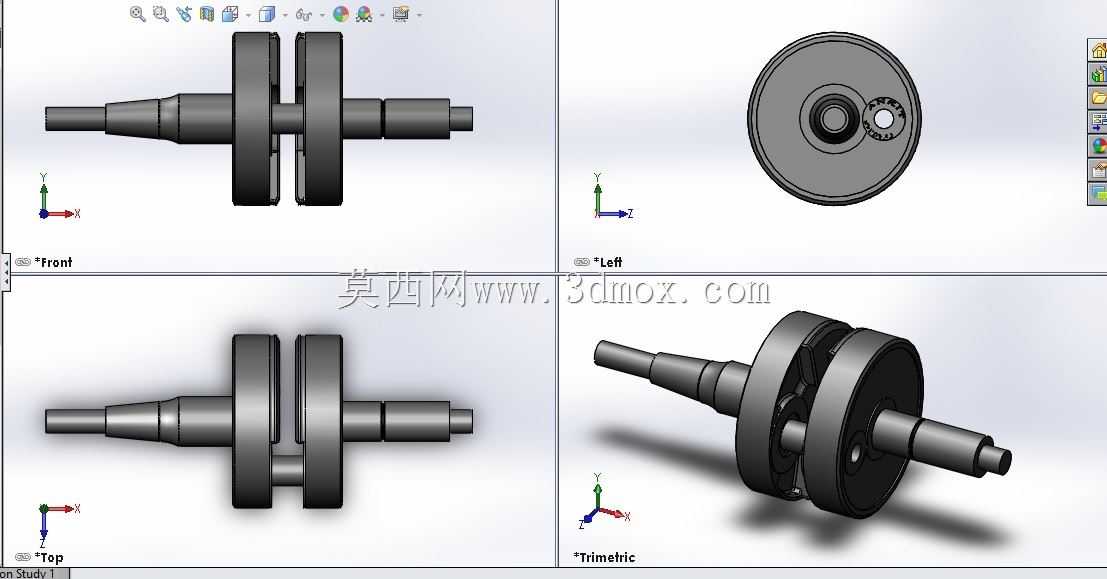

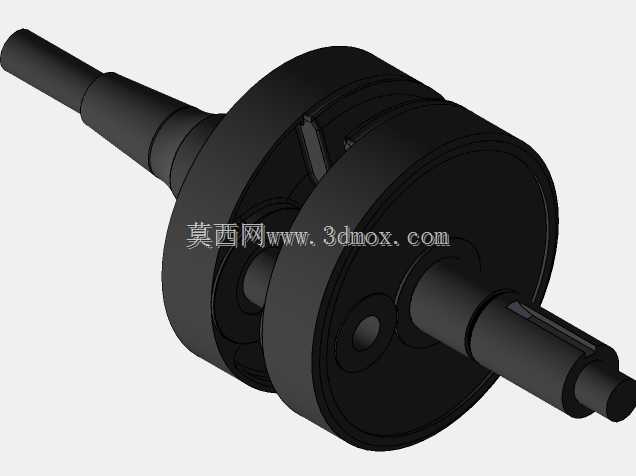

　　从结构设计层面看，该曲轴采用整体式锻造结构布局，主轴颈与连杆轴颈之间通过平衡块实现质量配平，抵消高转速下的一阶往复惯性力，降低整机运行的振动幅值。设计过程中首先需要确定各轴颈的直径参数，主轴颈直径需满足轴承比压要求，保证高负荷工况下油膜能够稳定建立，避免出现干磨烧瓦的故障；连杆轴颈的偏心距直接决定发动机的活塞行程，与缸径参数共同匹配125cc的额定排量，同时轴颈表面的圆角过渡需要经过严格的应力校核，避免应力集中导致的疲劳断裂风险。

　　安装边界上，曲轴两端的主轴颈需要与箱体上的主轴承孔配合，轴向定位通过止推片实现，控制轴向窜动量在合理区间，避免齿轮啮合出现偏磨；输出端需要匹配初级传动齿轮的安装花键，保证扭矩传递的同轴度，输入端则需要匹配磁电机转子的安装位，兼顾点火正时的定位精度。

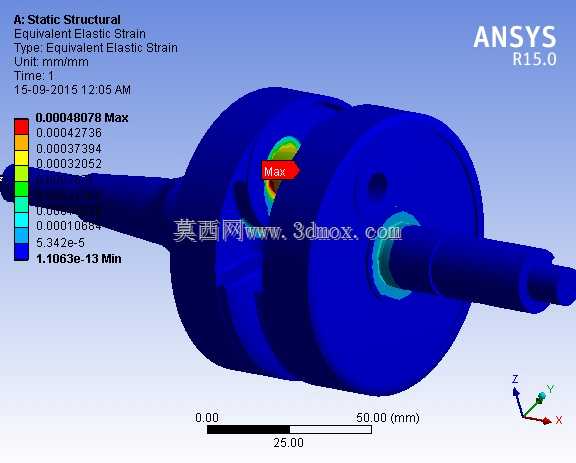

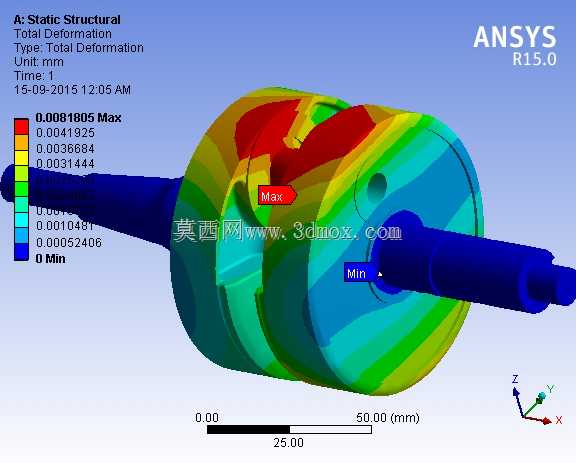

　　在结构强度验证环节，通过有限元静力分析模拟最大爆发压力工况下的形变分布，从仿真结果可以看到，最大形变出现在连杆轴颈与平衡块的衔接位置，形变量控制在微米级，完全满足高转速运行的刚度要求；应力集中区域主要分布在轴颈圆角处，设计时通过优化圆角半径、增加表面强化工艺的方式，进一步提升部件的疲劳强度，确保在额定转速区间内长期运行不会出现结构失效。这类曲轴的设计需要平衡轻量化与结构强度的关系，在保证刚度冗余的前提下尽可能降低旋转质量，提升发动机的油门响应速度，同时平衡块的质量分布需要经过精确的动平衡校准，将动不平衡量控制在允许范围内，降低整机运行的振动与噪声水平。
