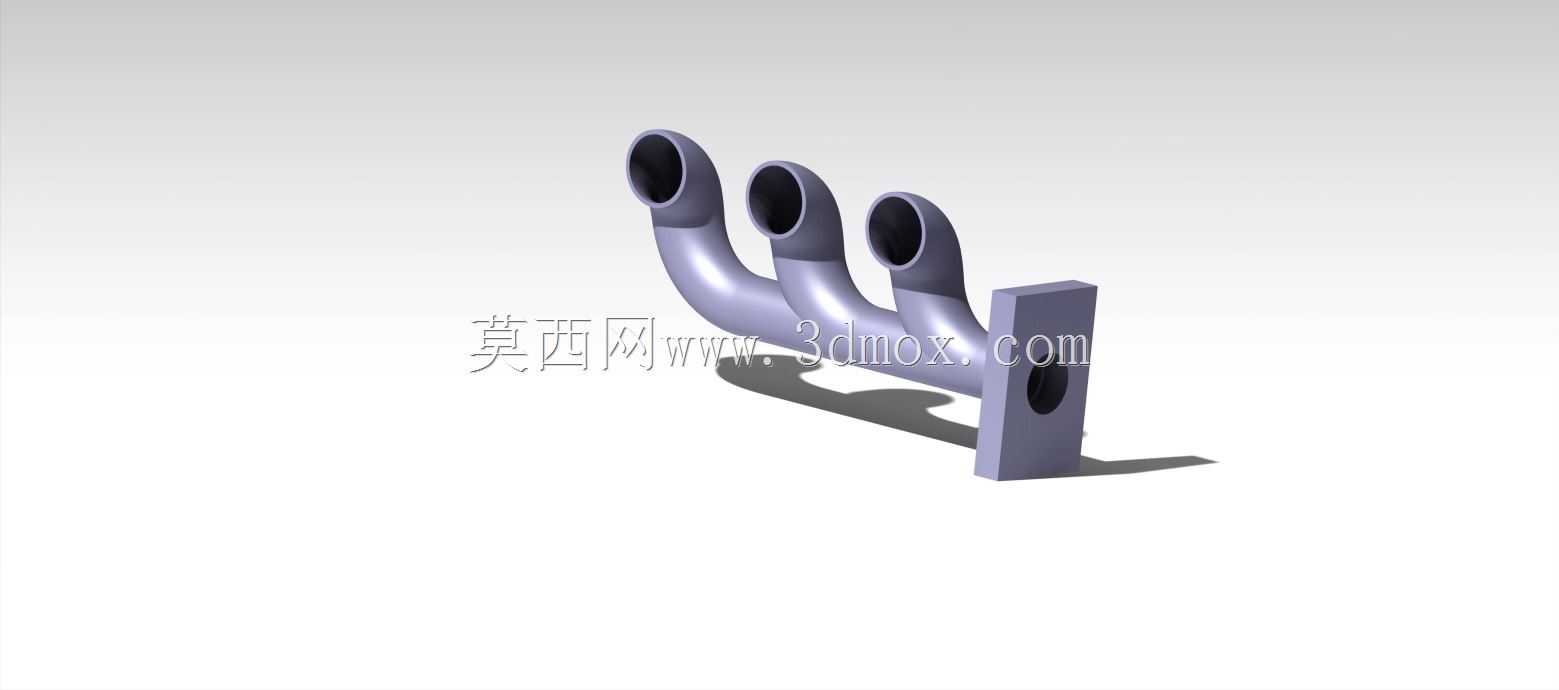

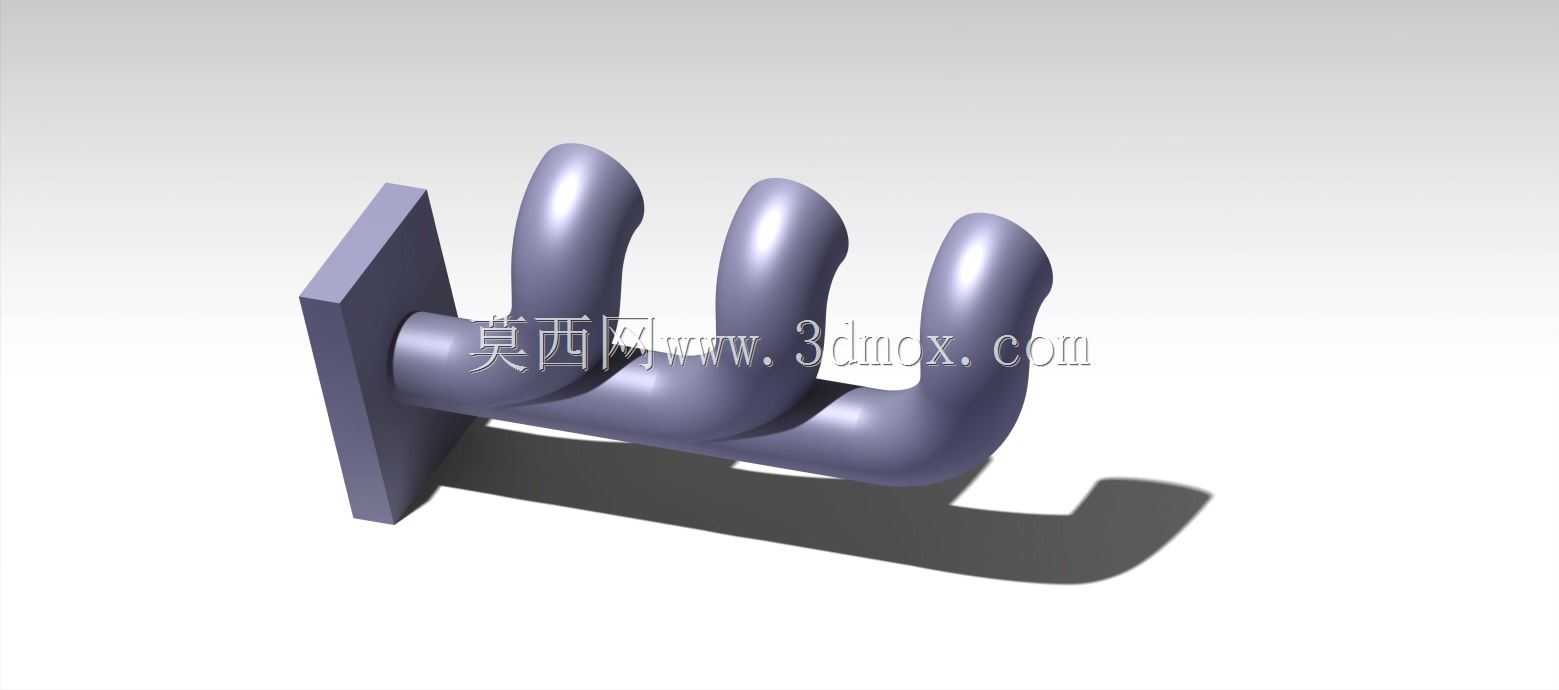

三缸发动机燃油输送喷油管结构设计

　　这款三缸机型配套的喷油管，核心作用是将燃油轨输出的高压燃油精准导向各缸进气道或燃烧室位置，是小排量三缸动力单元燃油供给系统里不可缺少的导流部件，常见于1.0L-1.5L排量的乘用三缸汽油机、小型通用三缸动力设备上，直接影响各缸燃油分配均匀性与雾化前的管路流阻表现。从结构设计逻辑来看，三个支管的弯曲弧度经过流道仿真优化，每一段管路的弯折半径都做了等曲率处理，避免管路内壁出现急弯造成的燃油紊流、压损过大问题，三个支管的出口端中心距严格匹配三缸发动机的缸心距参数，安装时可直接对准各缸喷油器安装位，无需额外调整管路走位。安装端采用带安装孔的法兰式固定结构，法兰面的平面度公差控制在0.05mm以内，装配时配合耐油密封垫即可实现端面密封，

　　杜绝高压燃油渗漏风险，法兰上的单安装孔可适配M6规格的固定螺栓，安装扭矩控制在8-10N·m即可满足固定强度要求，不会因发动机运行振动出现松脱。管路主体采用等通径设计，内径尺寸匹配对应排量机型的燃油流量需求，可覆盖额定转速下每循环最大喷油量的输送要求，管壁厚度经过耐压校核，可承受常规电喷系统300-350kPa的工作油压，不会出现管路鼓胀、开裂问题。三个支管的长度做了等长化处理，尽可能保证各缸的燃油输送路径长度一致，减少不同气缸之间的燃油供给延迟差，让三缸的空燃比控制更趋一致，间接优化三缸机的运行平顺性。管路外轮廓做了安装边界校核，整体外形避让了发动机缸盖的气门室盖、点火线圈、进气管路等周边部件，装车后不会出现运动干涉、

　　装配间隙不足的问题，支管末端的接口采用标准插接结构，可直接匹配对应规格的喷油器进油端或燃油软管快插接头，装配工序简单，适合生产线批量装配。设计过程中还考虑了管路的工艺成型性，弯曲段的变形率控制在管材成型允许范围内，可采用金属管弯制工艺一次成型，减少拼接焊缝带来的泄漏风险，同时降低零件加工成本，兼顾量产可行性与使用可靠性。
