标准两板型注塑成型模具结构设计

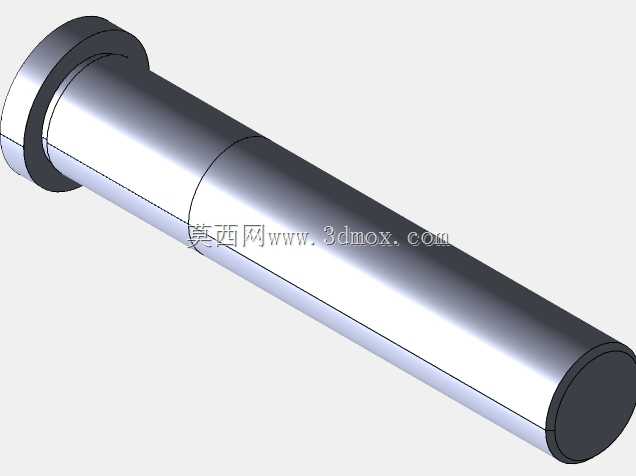

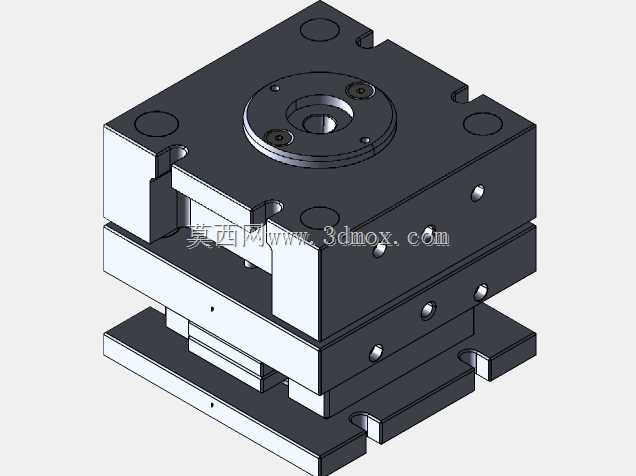

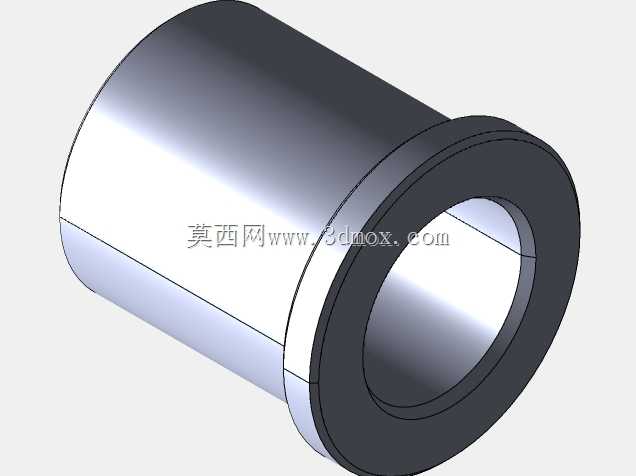

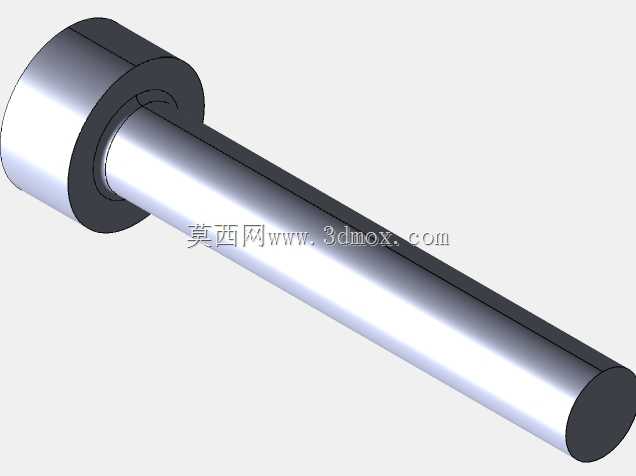

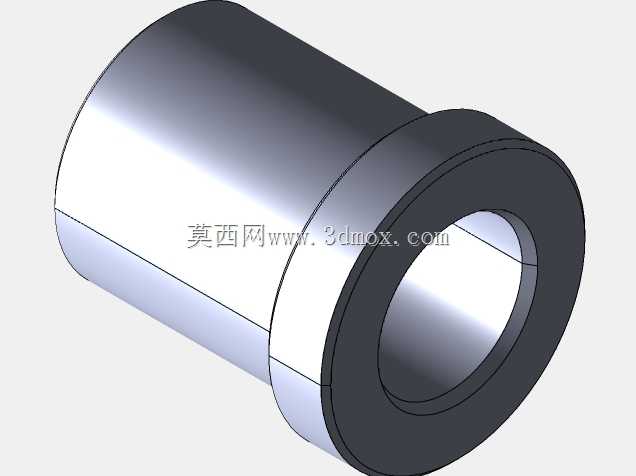

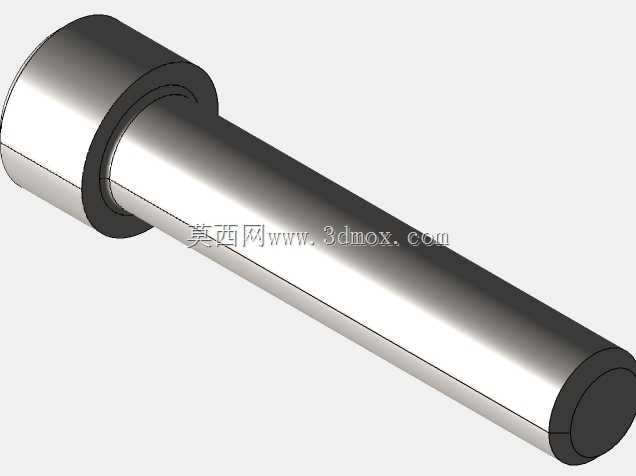

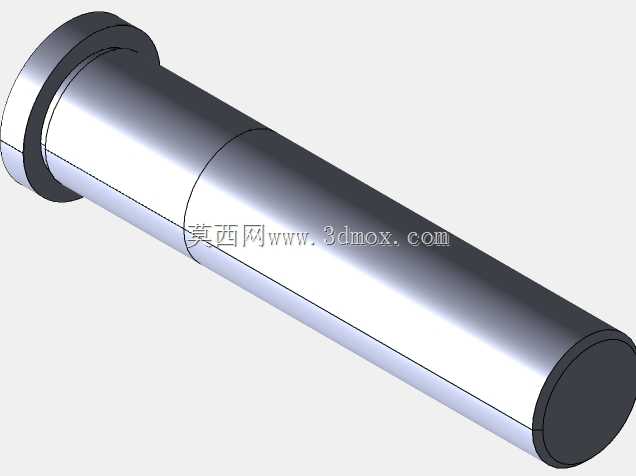

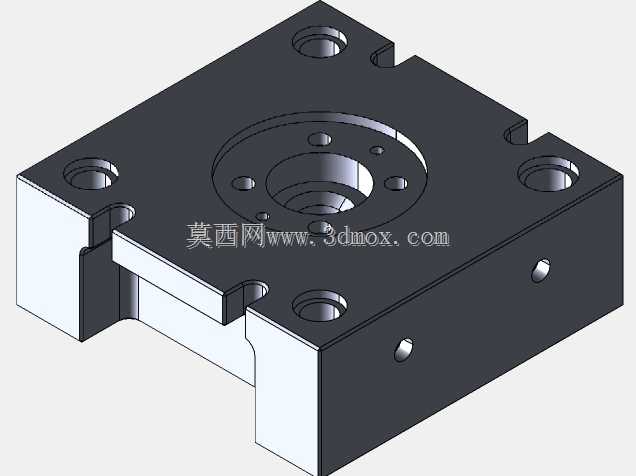

　　这套注射成型模具采用行业通用的两板模标准模架结构，整体为方形叠层装配布局，上下模通过导柱导套实现精准合模导向，适配卧式注塑机的安装接口，可直接固定在设备的动定模安装板上完成装夹作业。从实际生产场景来看，这类结构多用于中小型热塑性塑料零件的批量成型，常见于消费电子外壳、小型结构件、传感器配套塑料壳体等产品的注塑生产环节，模架整体的安装孔位、定位槽均遵循通用模架标准，不需要额外做安装适配改造，可直接匹配多数常规吨位的注塑设备。

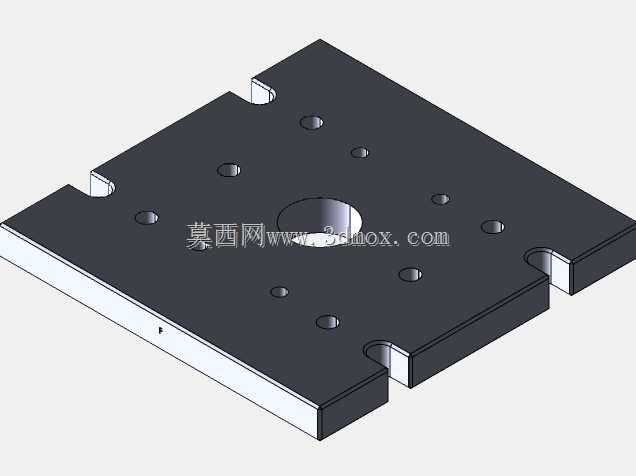

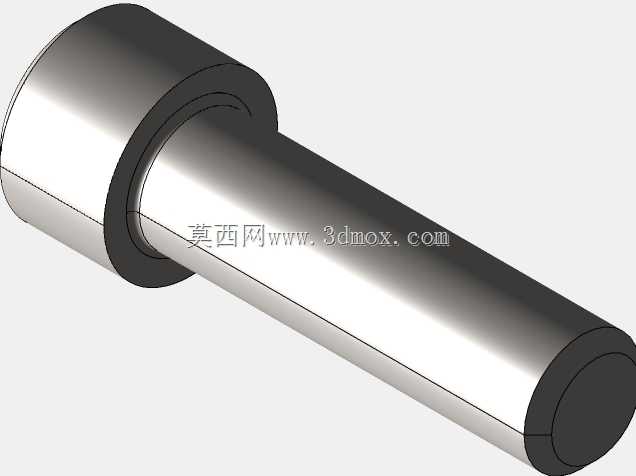

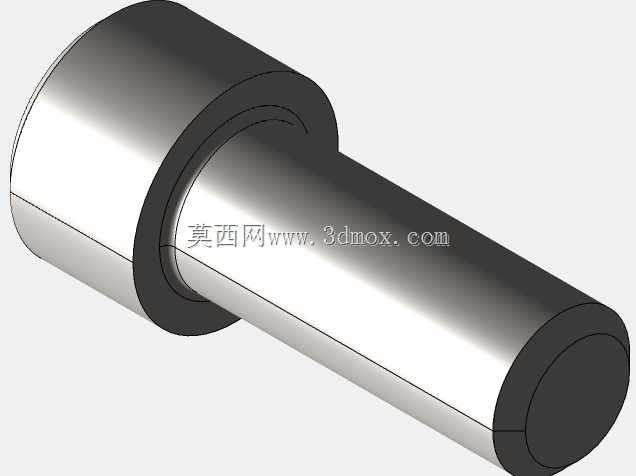

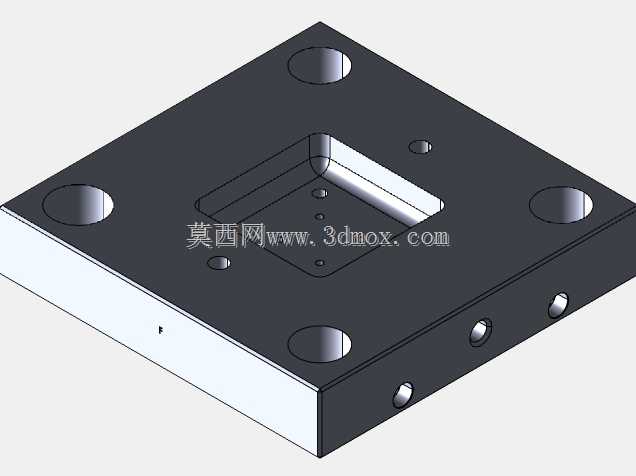

　　设计层面上，整套模具的分型面设置在上下模的贴合平面，浇口位置设置在模具中心的主流道衬套处，熔融塑料从中心注入后通过分流道填充到型腔内部，合模时四周的紧固螺钉提供足够的锁模力，避免注塑过程中出现飞边、溢料的问题。模具上下部分设置的圆形通孔为吊装与安装定位孔，既可以在模具搬运吊装时穿入吊环完成起吊，也能在设备安装时配合定位销实现快速对位，减少装夹调校的时间。侧面的紧固螺钉沿模架四周均匀排布，保证合模时各位置的锁模力均匀，避免局部受力不均导致的分型面贴合不严问题。

　　从安装边界来看，模具整体的长宽尺寸适配中小型注塑机的拉杆间距，上下模的闭合高度符合常规设备的模厚调节范围，不需要额外加装垫板就能满足设备的安装行程要求。模具底部的定位凸台可直接卡入注塑机动模安装板的定位孔内，保证主流道与设备射嘴的同轴度，减少注塑料流的压力损失。整套结构没有复杂的抽芯、脱螺纹等特殊机构，属于典型的直浇口两板模结构，后期维护时只需要拆分上下模即可完成型腔清理、易损件更换的作业，维护成本较低，适合结构简单、产量适中的塑料零件生产使用。在结构细节上，动模侧设置的顶出机构安装位预留了足够的顶出行程，可根据成型零件的结构调整顶杆位置，保证成型后零件可以顺利从型腔脱出，不会出现顶白、顶变形的缺陷。导柱导套的配合间隙控制在常规的精密模架公差范围内，合模过程中不会出现偏磨、卡滞的问题，长期批量生产时的导向精度保持性较好。
