带定位凹痕的金属安装固定片结构

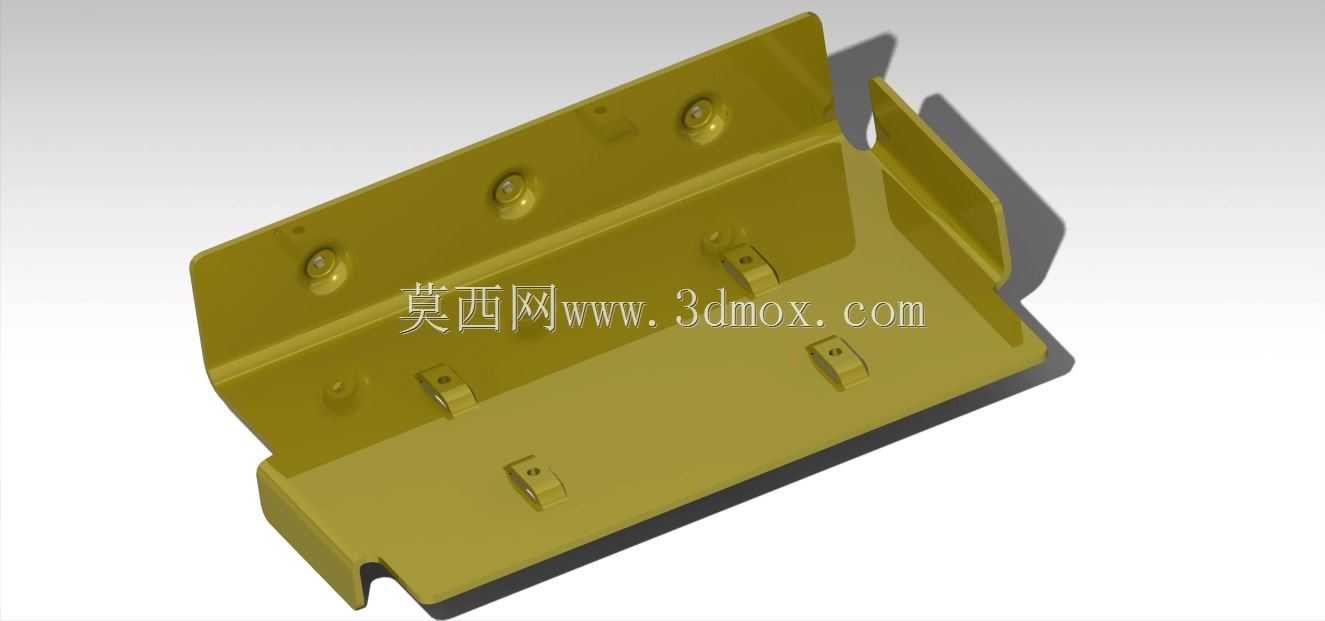

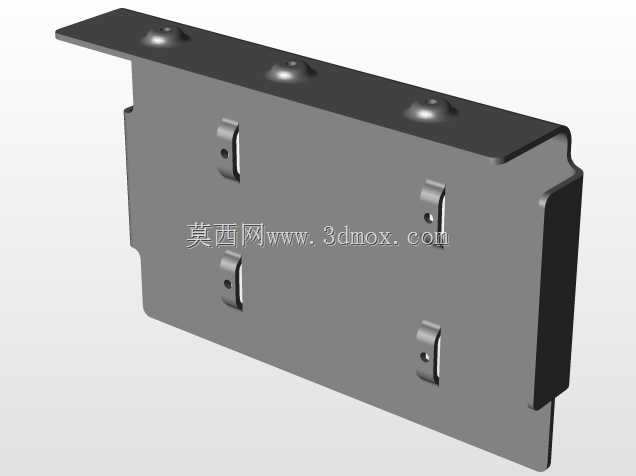

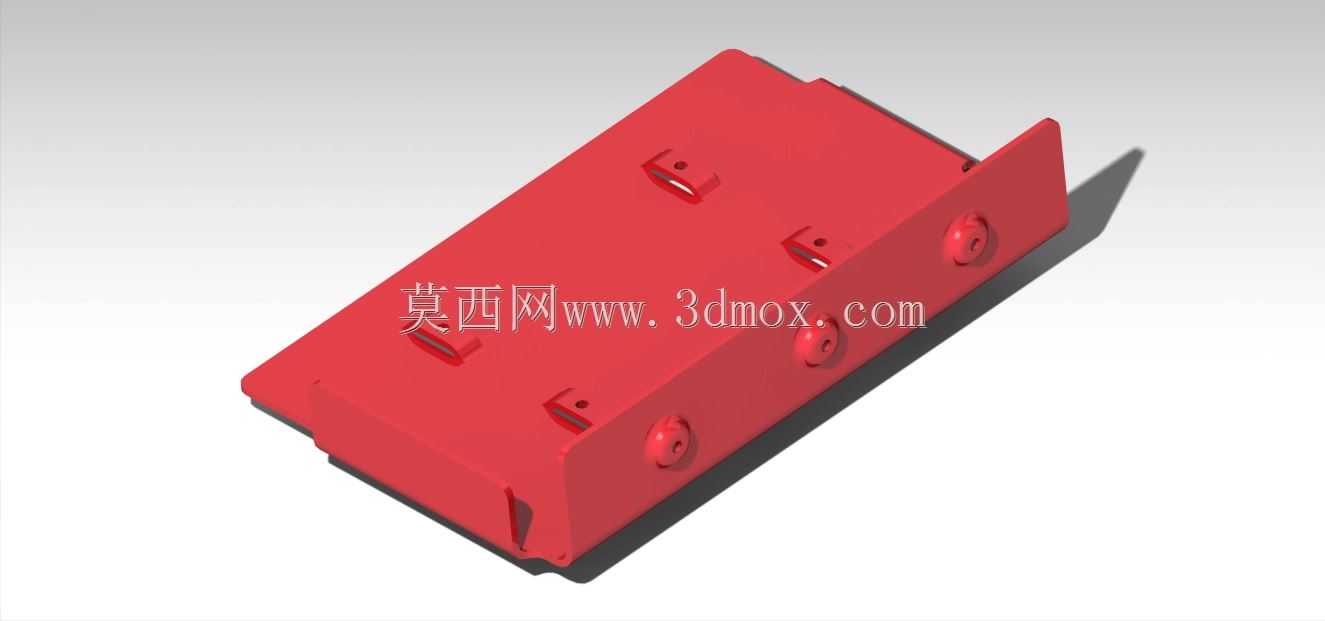

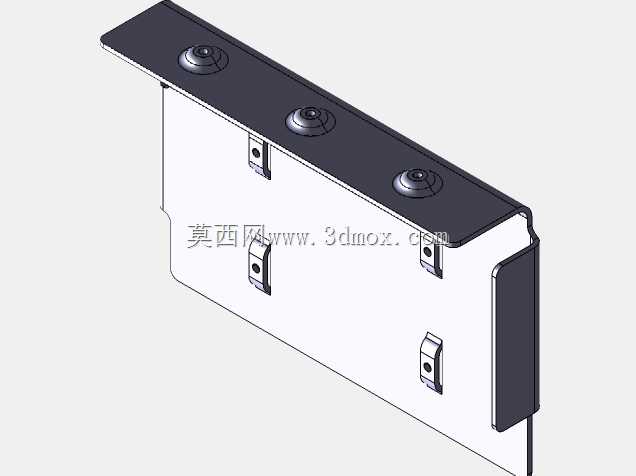

　　这类带凹痕的金属片结构，多应用在传感器安装、小型电子模组固定、精密仪器内部限位场景中，核心作用是通过冲压成型的凹痕结构，实现安装时的快速定位、配合件的卡接限位，同时提升薄板自身的结构刚度，避免薄金属板在装配、长期受振工况下出现形变偏移。从结构设计逻辑来看，该零件采用薄板冲压工艺成型，整体为弯折成型的L型截面，立边与底边的弯折角度严格匹配安装基座的贴合面，保证装配后无翘曲间隙。立边上分布的圆形凸包凹痕，是采用一体冲压成型的定位柱结构，装配时可直接卡入基座对应的定位孔中，无需额外加装定位销，既减少了装配工序的零件数量，也避免了额外连接件带来的装配公差累积。底面上分布的方形带孔凹痕，是用于配合螺丝或者卡扣的安装位，

　　凹痕的拉伸深度经过精确计算，刚好能让紧固件头部沉入板面以下，不会突出金属片表面干涉其他相邻零件的安装空间。设计时首先要确认安装边界的尺寸约束，弯折后的整体外轮廓不能超出安装腔体内的预留空间，立边高度要匹配被固定传感器的接线避让需求，底边长度要覆盖所有安装点位的受力范围，避免固定后出现悬臂受力的情况。凹痕的排布位置完全对应配合件的安装点位，每个凹痕的成型圆角都做了工艺优化，避免冲压时出现板材撕裂的问题，同时凹痕的凸起高度统一控制在板材厚度的1.5倍以内，既保证定位的卡接深度足够，也不会因为拉伸量过大导致板材局部变薄影响结构强度。在实际设备运行场景中，这类金属固定片往往处于有持续振动的工况下，比如工业检测设备的传感器安装位、

　　车载小型电子元件的固定支架，凹痕结构除了定位作用，还能在板材表面形成加强筋的效果，提升薄板的抗振刚度，减少长期振动下的金属疲劳形变。装配时不需要复杂的工装，只要将立边的圆形凹痕对准基座的定位孔压入，就能快速完成预定位，之后再通过底边凹痕处的紧固件完成最终锁紧，整个装配流程耗时短，对操作人员的技能要求低，适合批量生产线的快速装配需求。设计过程中还要注意弯折边的工艺缺口处理，在弯折转角处预留微小的工艺切口，避免弯折时出现材料堆积导致的板面鼓包，所有边缘都做了去毛刺处理，避免装配时划伤操作人员或者损坏相邻零件的线缆绝缘层。
