带安装法兰的方形纤维管路连接端结构

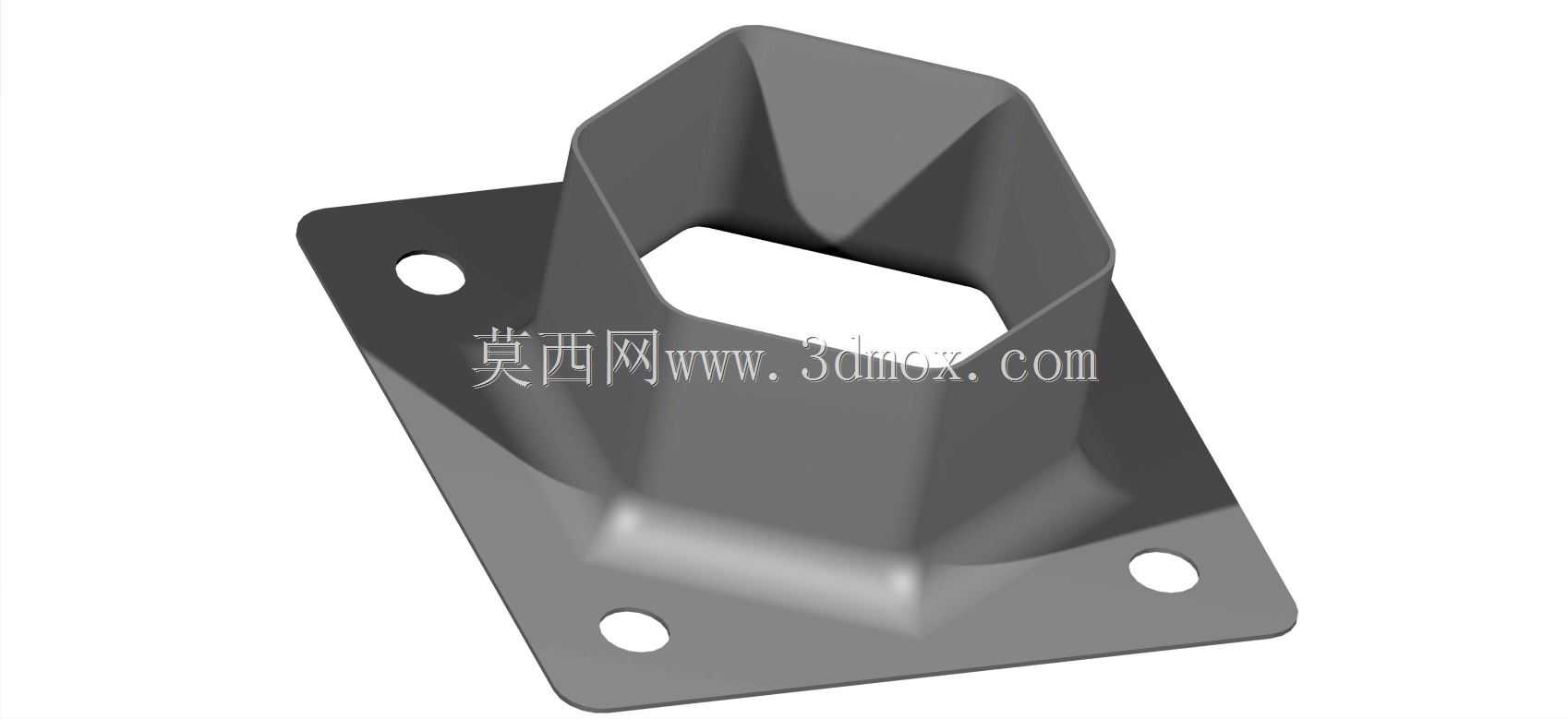

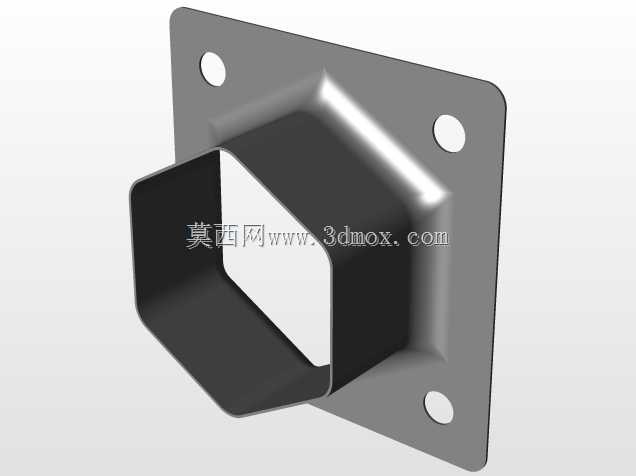

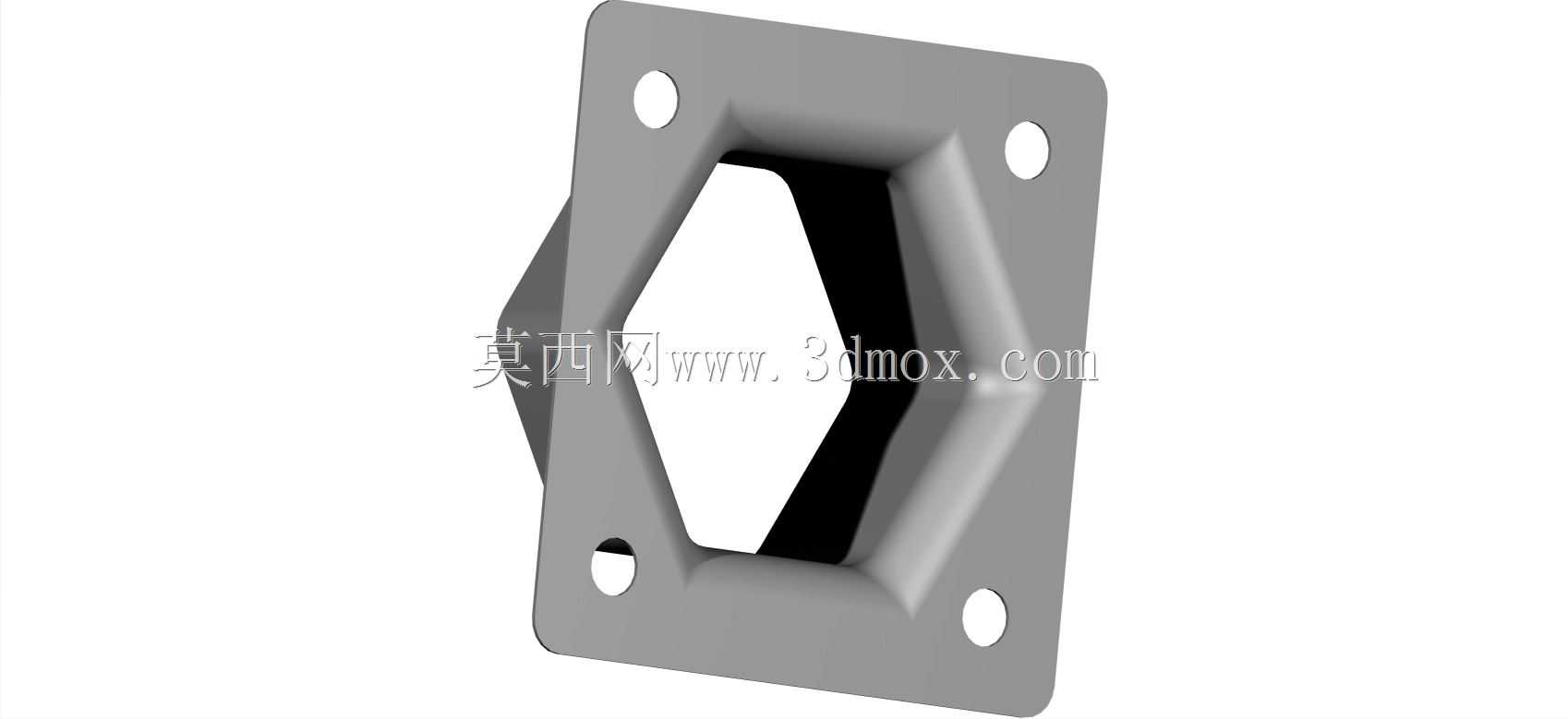

　　这款纤维管端连接件，主要应用在传感检测管路系统的末端接驳场景，常见于工业流体参数监测、气动信号传输、轻质纤维管路的终端固定工况，用来实现柔性纤维管路与刚性安装基面的可靠衔接，避免管路末端弯折、脱落，同时保证管路通径的顺畅，减少流体或气压信号传输过程中的压损与紊流。从结构设计来看，主体采用方形过渡的导流腔体，腔体与安装法兰之间做了大圆角的加强筋过渡，没有尖锐的应力集中角，能适配塑料注塑成型的工艺要求，减少成型过程中的缩痕、应力开裂问题，同时提升整体结构的抗扭、抗弯折强度，在管路受侧向拉扯力时，应力能顺着过渡圆角均匀分散到整个法兰安装面，不会出现连接根部断裂的问题。安装法兰采用方形板式结构，四个角位预留了圆形安装通孔，

　　安装孔的位置避开了腔体的投影区域，装配时可以直接使用标准螺栓穿过孔位固定在设备壁面、安装支架或者传感元件的对接端面上，安装边界清晰，不需要额外设计适配的转接座，能直接匹配常规的安装孔距规格，法兰面与安装基面贴合时，腔体的中心通径与对接管路保持同轴，不会出现偏心导致的管路折堵。腔体的上端开口为方形，尺寸与常规方形截面纤维管的外径匹配，装配时纤维管可以直接套入腔体的外壁定位段，配合卡箍或者粘接工艺就能实现密封固定，腔体内部做了顺滑的导流面，没有突兀的台阶或者凸起，流体或者气压信号经过时不会产生扰流，能保证传感检测的数值稳定性，不会因为管路结构问题导致检测信号出现波动。整个零件为一体化塑料组件，材质选用具备一定韧性与抗老化性能的工程塑料，

　　能适应常规工业环境下的温度、湿度变化，不会出现短期脆化的问题，在轻量化要求较高的设备上，相比金属材质的管路接头，能有效降低整体安装重量，同时具备不错的绝缘性能，避免金属接头导电对传感信号产生电磁干扰。在实际选型使用时，需要注意安装面的平面度，保证法兰面完全贴合基面，避免出现安装间隙导致的泄漏或者固定不稳，同时管路套入的深度要达到腔体的定位台阶位置，保证连接强度，避免管路受压脱落。
