传感器配套金属折弯冲压固定支架

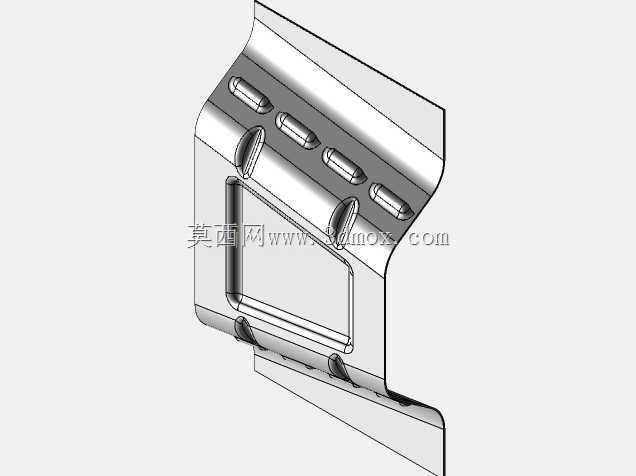

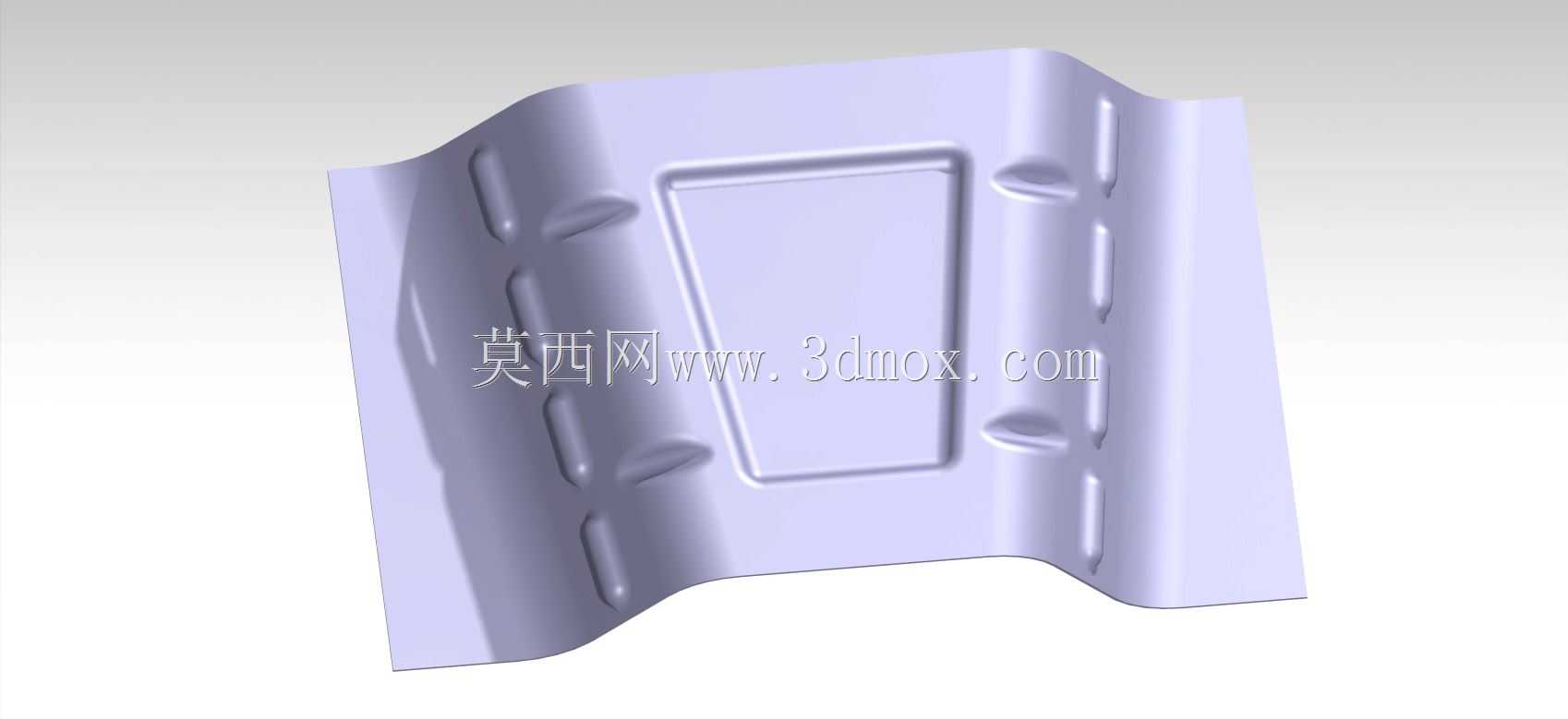

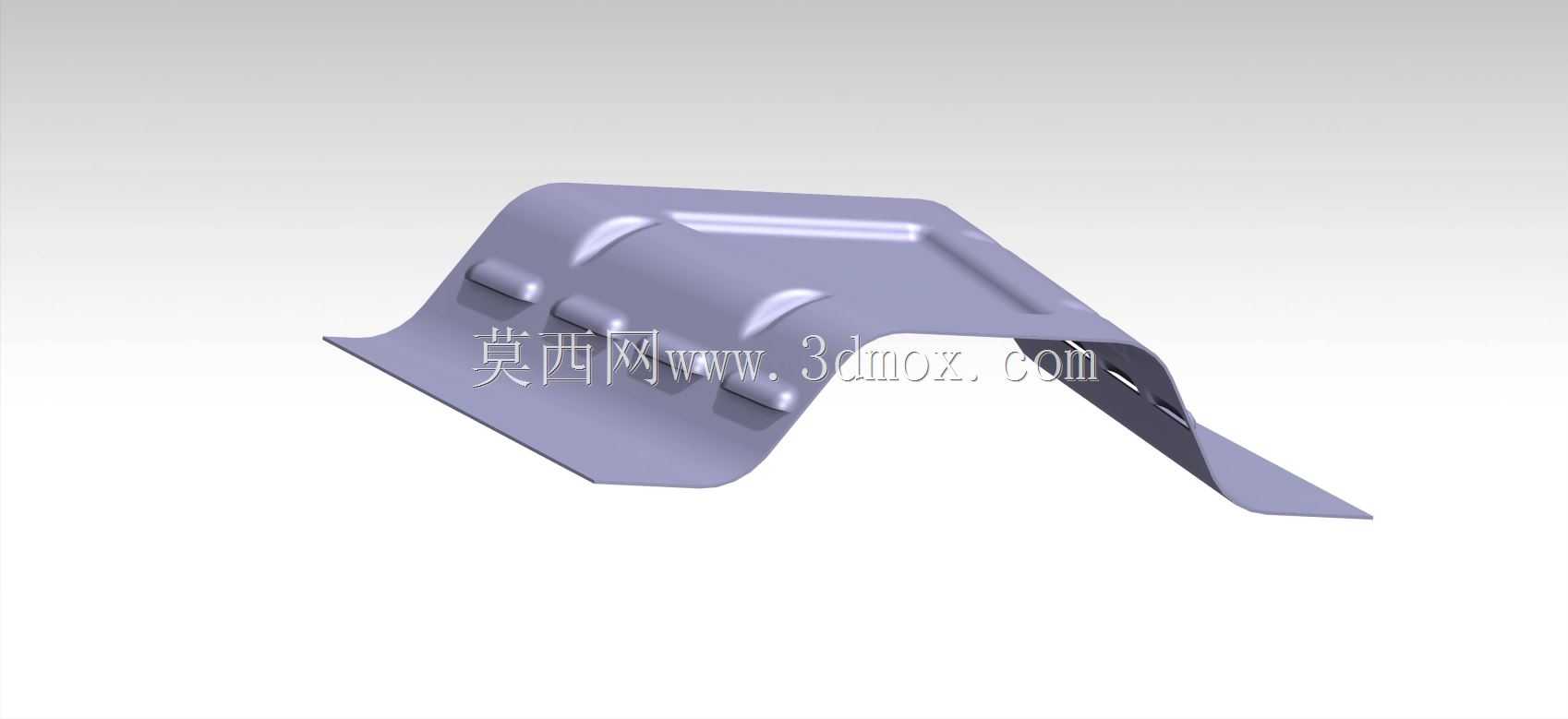

　　这款冲压成型的金属支架，主要应用在工业传感检测场景中，作为传感器的安装承载结构使用，常见于自动化产线的位置检测工位、设备运行状态监测点位，用来给光电、接近类传感器提供稳定的安装支撑，避免传感器直接固定在设备本体上出现的定位偏移、振动松脱问题。从结构设计来看，整体采用薄金属板材经多道冲压工序成型，主体做了大角度折弯处理，形成两个带安装延伸边的支撑翼，两个翼面分别对应设备安装基面和传感器固定面，安装边预留的平直段可以适配不同规格的紧固螺丝，不需要额外加工沉台就能完成锁紧固定。支架主体表面压有三道纵向加强筋，这部分结构是在冲压成型阶段直接压出的，不需要额外焊接加强件，就能在不增加板材厚度的前提下，大幅提升整体结构的抗弯折强度，

　　即使在设备运行带来的持续振动环境下，也不会出现支撑面变形导致的传感器检测角度偏移。设计阶段充分考虑了安装边界的适配性，两个安装翼的张开角度经过反复校核，既可以贴装在平面设备基座上，也能适配带有一定斜度的安装面，翼端的延伸长度控制在合理范围，不会和周边的管线、其他传动部件产生运动干涉。支架的折弯圆角做了平滑过渡处理，没有尖锐的冲裁毛边，安装过程中不会划伤操作人员的手部，也不会割破传感器的连接线缆。从实际使用的角度出发，这种一体冲压成型的结构没有拼接焊缝，不存在长期使用后焊缝开裂的隐患，金属板材本身的韧性可以抵消一部分设备传递的振动，保证传感器检测面始终对准待检测位置，不会因为支架形变出现检测信号丢失、误触发的问题。在做三维建模的时候，

　　这类冲压件需要重点把控折弯系数的设置，确保展开后的板材尺寸和实际冲压下料尺寸一致，加强筋的成型深度也要匹配冲压模具的行程，避免出现成型不到位或者板材拉裂的问题，安装孔的位置公差需要控制在合理范围，保证现场安装时不需要额外扩孔就能顺利对位装配。
