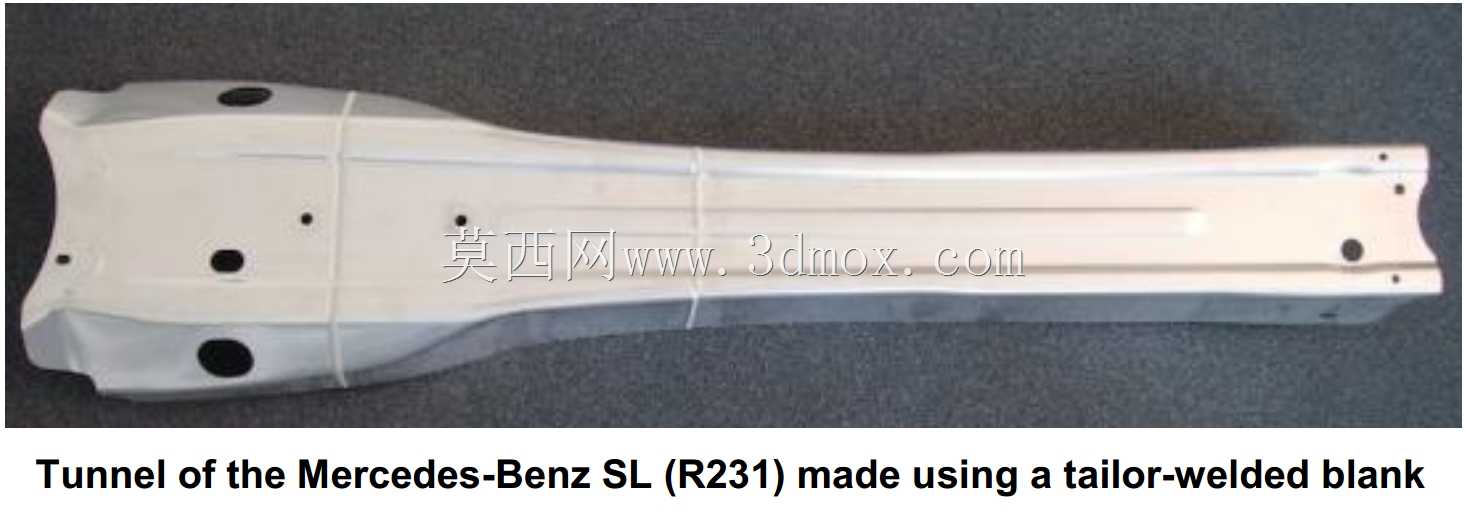

奔驰白车身侧围隧道加强结构件

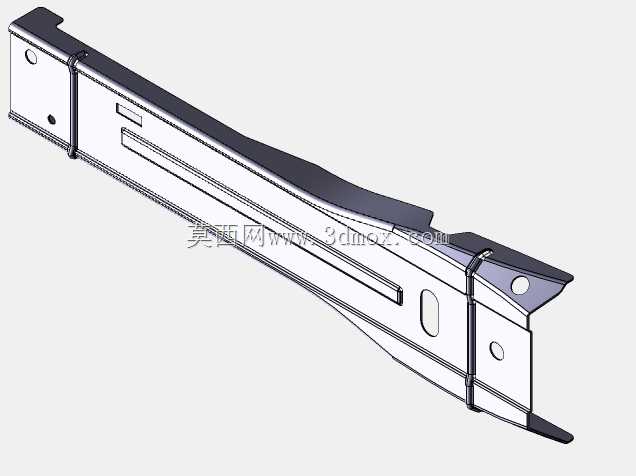

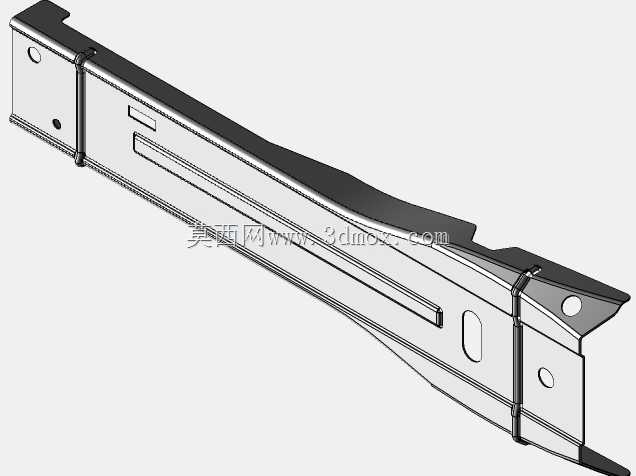

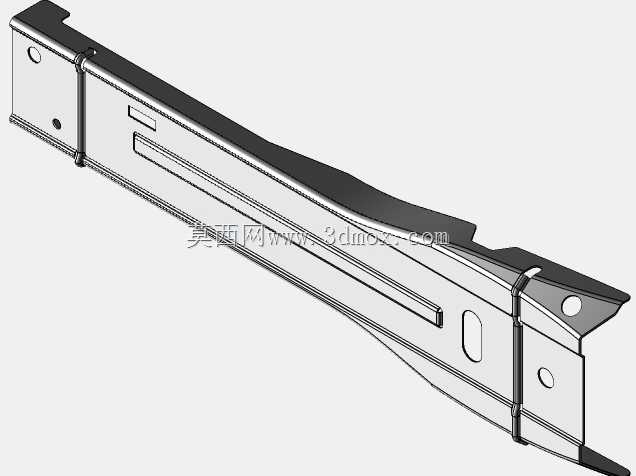

　　该构件属于乘用车白车身侧围总成的内加强承载部件，布置于车身门槛与后侧围连接的隧道区域，主要承担侧碰过程中的载荷分流、车身扭转刚度提升的作用，是车身被动安全结构中的关键传力零件。在整车实际装配场景中，该件通过两端的定位孔与侧围内板、门槛梁内板采用点焊连接，侧面翻边与相邻的加强板形成封闭腔体结构，在车辆发生侧面柱碰、正面偏置碰撞时，能够将门槛区域承受的冲击载荷有序传递到后侧围、地板横梁等相邻结构，避免局部应力集中导致的乘员舱侵入量超标。从设计思路来看，该件采用不等厚的冲压成型结构，主体型面随车身侧围的内造型做随形贴合，减少装配间隙带来的焊接公差累积；零件上开设的长圆形减重孔在不削弱主承载路径强度的前提下，有效降低了零件自重，

　　符合车身轻量化的设计要求，同时孔位边缘做了翻边处理，提升局部刚度避免冲压成型后的回弹变形。零件两端的安装孔采用圆孔与长圆孔组合的定位方式，其中靠近前端的圆孔为主定位孔，限制X、Y向的装配自由度，后端的长圆孔为副定位孔，补偿焊接过程中的热变形公差，保证装配精度控制在±0.2mm的公差带范围内。零件的翻边高度统一控制在12mm，匹配点焊焊枪的作业空间，避免焊接过程中出现焊枪与零件干涉的问题，翻边处的圆角半径根据板材厚度做了对应匹配，防止冲压过程中出现开裂、起皱等成型缺陷。在日常的车身结构设计工作中，这类加强件的建模需要优先保证主承载面的型面连续性，传力路径上不能出现突变的截面，否则会在碰撞过程中出现应力集中导致的结构断裂；

　　同时需要兼顾冲压工艺的可行性，拔模角度控制在3度以上，避免负角导致的模具结构复杂化。该零件的安装边界需要与周边的线束卡扣、隔音棉安装位做避让，零件上预留的小凸台就是用于固定车内线束卡扣的安装点，避免后续装配中线束与钣金锐边接触出现磨损短路的问题。从结构强度角度看，该件与周边板件形成的腔体截面惯性矩经过多轮拓扑优化，在重量增加不到0.8kg的前提下，能够将侧围区域的扭转刚度提升17%左右，侧碰时的B柱侵入速度可降低12%，有效提升整车的被动安全性能。建模过程中需要注意钣金件的壁厚均匀性，所有折弯处的内R角统一匹配板材厚度，保证冲压成型时的材料流动性，减少成型后的回弹量，零件上的所有安装孔位坐标需要与整车装配坐标系统一，避免出现装配错位的问题。
