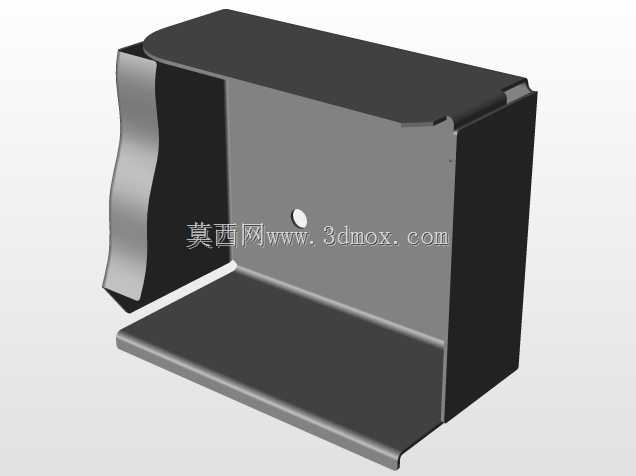

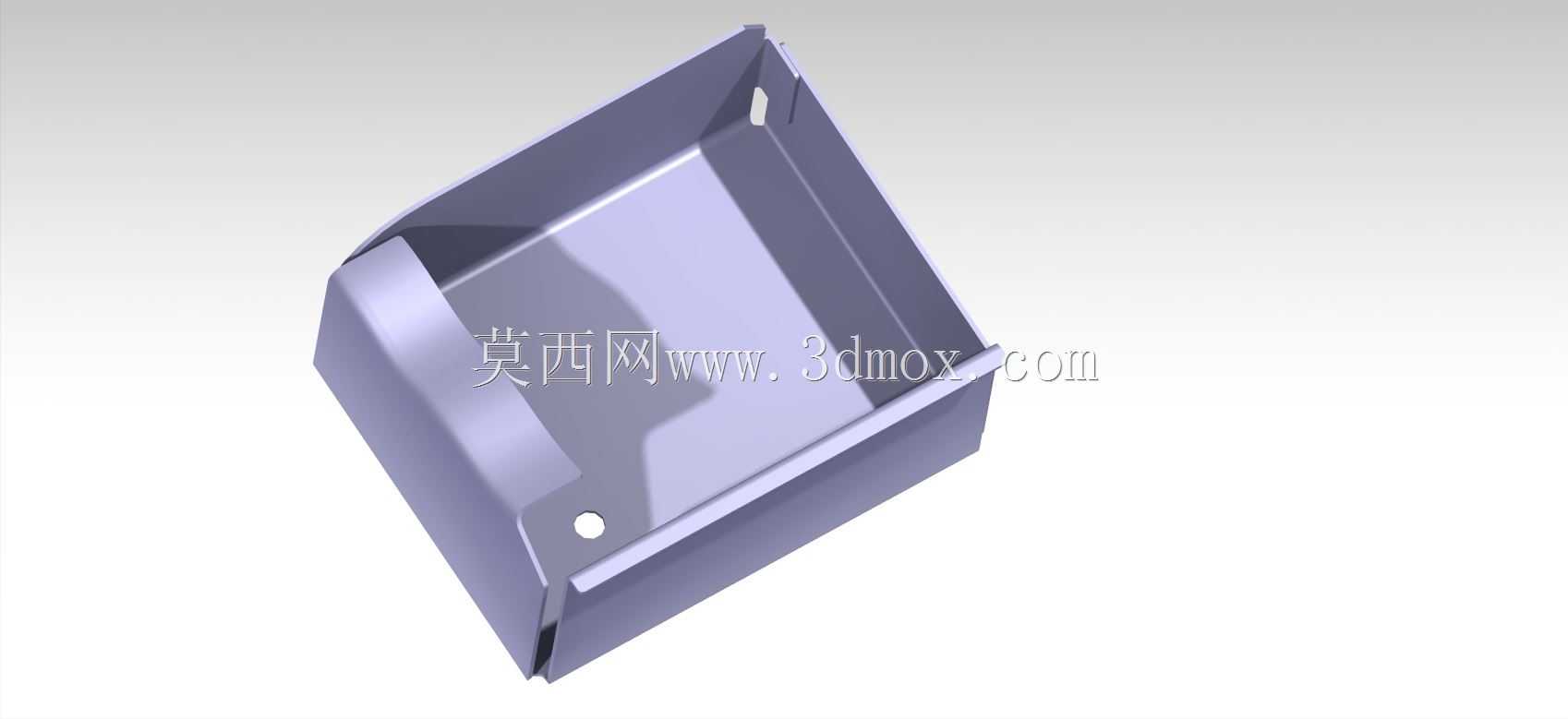

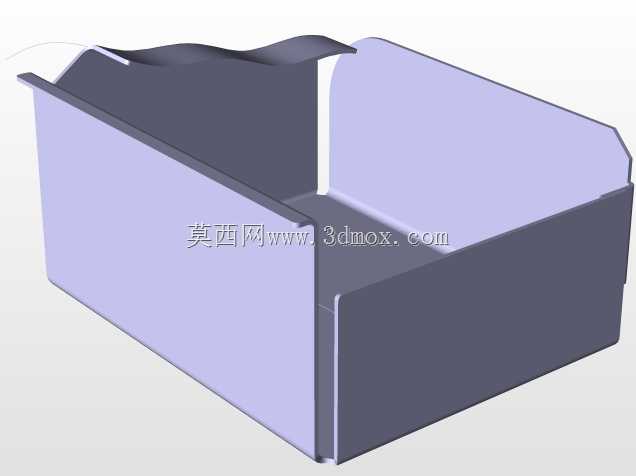

钣金折弯结构配电箱壳体三维设计

　　这款钣金折弯成型的配电箱壳体，主要面向工业现场低压配电回路的终端防护场景，常见于生产线旁的传感器供电回路、小型执行机构配电支路、工位级信号转接配电环节，也可适配小型设备内置的电气元件安装承载需求，替代传统塑料接线盒提升现场抗冲击、抗油污能力。从结构设计来看，整体采用单块钣金一体折弯成型的工艺思路，减少拼接焊缝带来的形变与防护漏洞，侧边预留的安装孔位兼顾壁挂安装与设备内嵌安装两种固定方式，翻边结构做了圆弧过渡处理，既避免安装施工时的锐边划伤，也能提升壳体边缘的结构刚度，减少钣金薄料带来的边缘形变问题。壳体内部的空腔尺寸经过排布优化，可容纳常规小型断路器、接线端子排、信号转接模块等常用低压配电元件，

　　侧壁预留的走线缺口可配合护线套实现进出线的防护固定，避免线缆外皮被钣金切口磨损。设计过程中重点考量了钣金加工的工艺可行性，所有折弯圆角匹配常规折弯机下模规格，无过小折弯半径导致的开裂风险，安装孔位的边距预留足够的工装操作空间，无需二次加工即可完成冲压成型。安装边界方面，壳体背部的固定孔位采用长圆孔设计，可抵消现场安装面的平面度误差与孔位加工偏差，降低现场安装的对位难度，壳体前侧的翻边结构可配合盖板实现贴合密封，适配常规工业环境的防尘防溅需求，无需额外加装密封胶条即可满足多数非恶劣工况的防护要求。在实际使用场景中，这类小型配电箱壳体可直接固定在设备机架型材上，就近为现场传感器、电磁阀等元件提供配电转接，

　　减少长距离布线带来的信号干扰与线路压降，钣金材质的壳体也可实现基础的电磁屏蔽效果，降低外界电磁干扰对内部配电回路信号的影响。结构上没有多余的装饰性特征，所有造型均服务于加工便利性与安装实用性，壁厚选取兼顾结构强度与材料成本，在常规工业振动环境下不会出现壳体共振变形问题，侧边的加强折边进一步提升了整体抗扭刚度，即使在安装面存在轻微形变的情况下，也能保证盖板的贴合度，避免缝隙过大导致的灰尘、切削液进入壳体内部。
