离心泵用塑料冷却扇叶结构设计

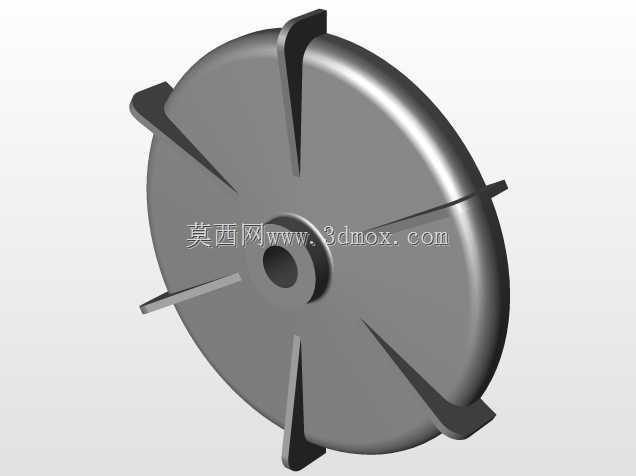

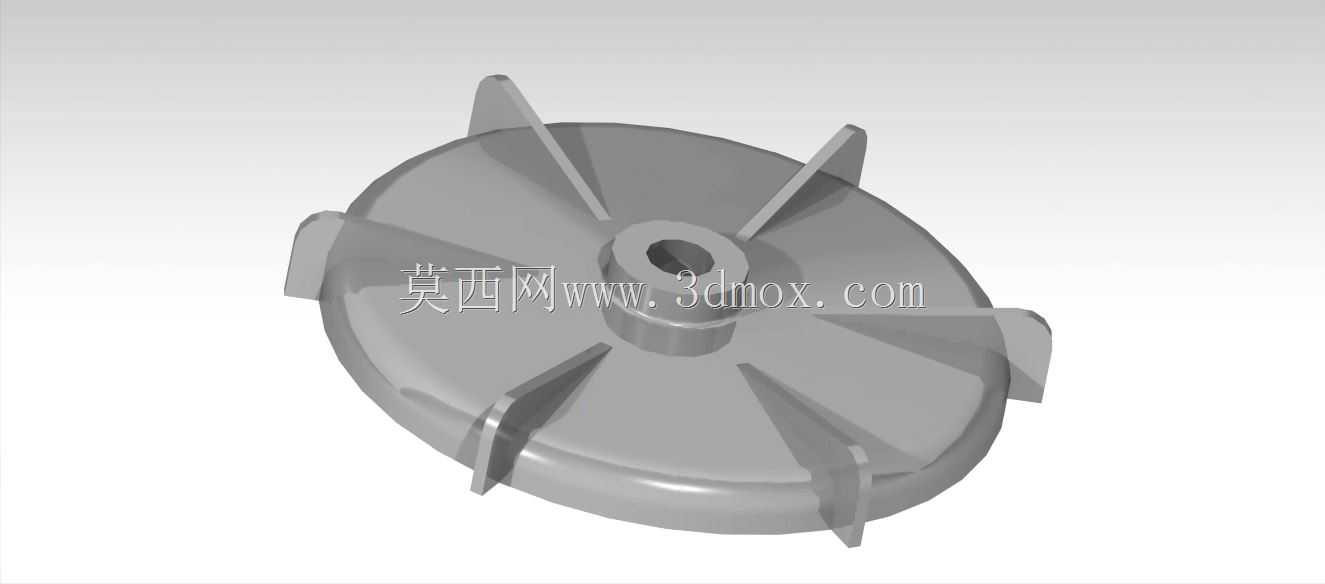

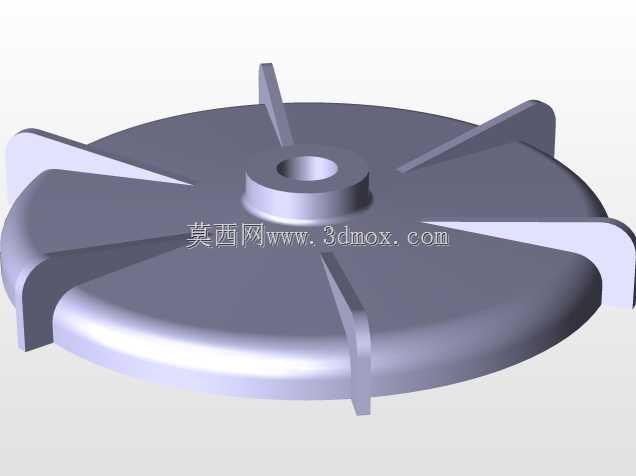

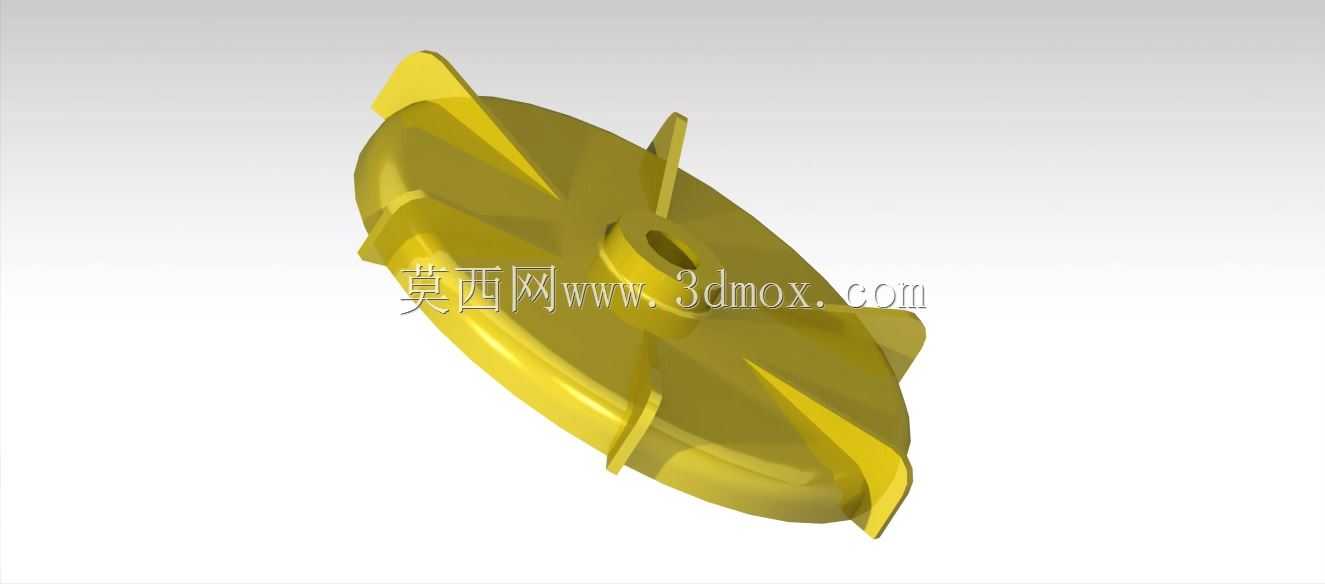

　　这款塑料扇叶主要配套小型离心泵、微型磁力泵的电机端散热使用，在民用供水、小型化工循环、水族配套、桌面级冷却循环系统中应用广泛，直接安装在电机输出轴尾端，随电机轴同步转动，带动空气流经电机外壳的散热筋，带走电机运行过程中定子绕组产生的热量，避免电机因长时间运行温升过高触发过热保护，甚至烧毁绕组。从结构设计来看，整体采用圆盘式径向直叶搭配后倾辅助叶片的组合形式，中心设置带定位台阶的轴孔，轴孔周边做加厚凸台结构，既可以提升轴孔与电机轴配合的接触长度，保证转动时的同轴度，避免高速转动时出现偏心抖动，也能分散扇叶转动时的离心应力，防止轴孔位置开裂。六片主叶片沿圆盘周向均匀分布，叶片根部做大圆角过渡，减少注塑成型时的应力集中问题，

　　同时降低转动过程中气流在叶片根部的涡流损耗，提升送风效率；主叶片外侧延伸出的小块副叶片，主要作用是切割叶片边缘的紊流，降低扇叶转动时的风切噪音，同时可以阻挡部分大颗粒灰尘直接附着在电机端盖的进风位置。设计时充分考虑塑料件的成型工艺特性，所有壁厚保持均匀过渡，避免出现壁厚突变导致的注塑缩痕、翘曲问题，叶片边缘做小幅拔模斜度，方便注塑完成后脱模，不需要额外做后期的切削加工。安装边界方面，扇叶整体外径适配常规42、52机座号的小型电机，中心轴孔可根据配套电机的轴径做适配调整，安装时仅需要将扇叶对准电机轴推入，靠轴孔与电机轴的过盈配合即可完成固定，不需要额外的锁紧螺丝，装配效率较高。扇叶整体采用工程塑料注塑成型，自身重量较轻，

　　转动时的转动惯量小，电机启动时不会带来过大的启动负载，同时塑料材质自身具备一定的耐腐蚀性，在潮湿、有轻度腐蚀性气体的使用场景下，不会像金属扇叶那样容易出现锈蚀问题，长期使用也不会因为锈层脱落导致动平衡失效。在实际选型匹配时，需要注意扇叶的转动方向与电机转向匹配，反向安装会大幅降低送风效率，同时要保证扇叶与电机端盖之间预留足够的安全间隙，避免转动过程中刮蹭端盖产生异响或者磨损。
