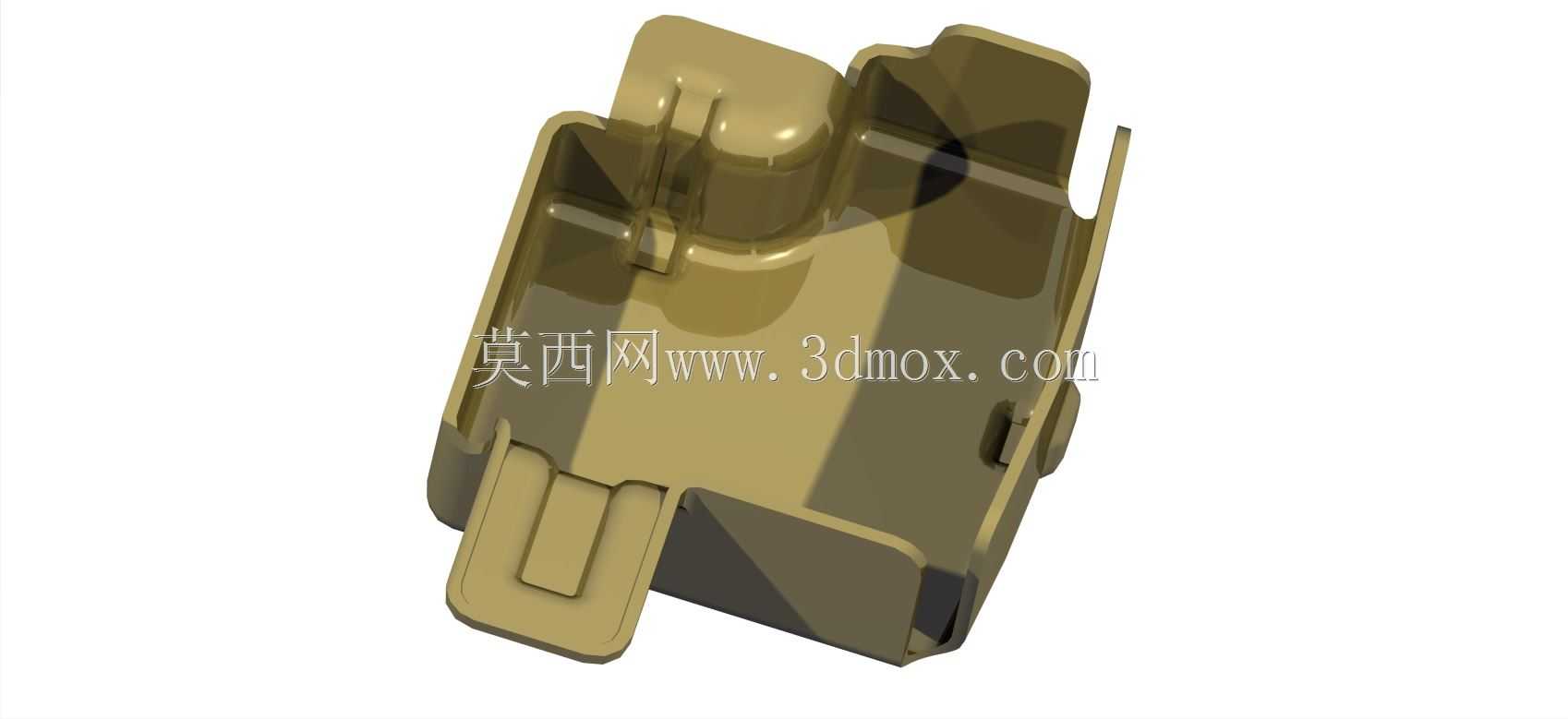

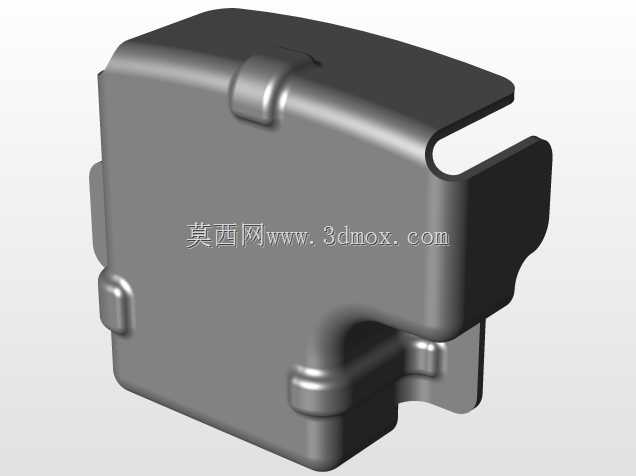

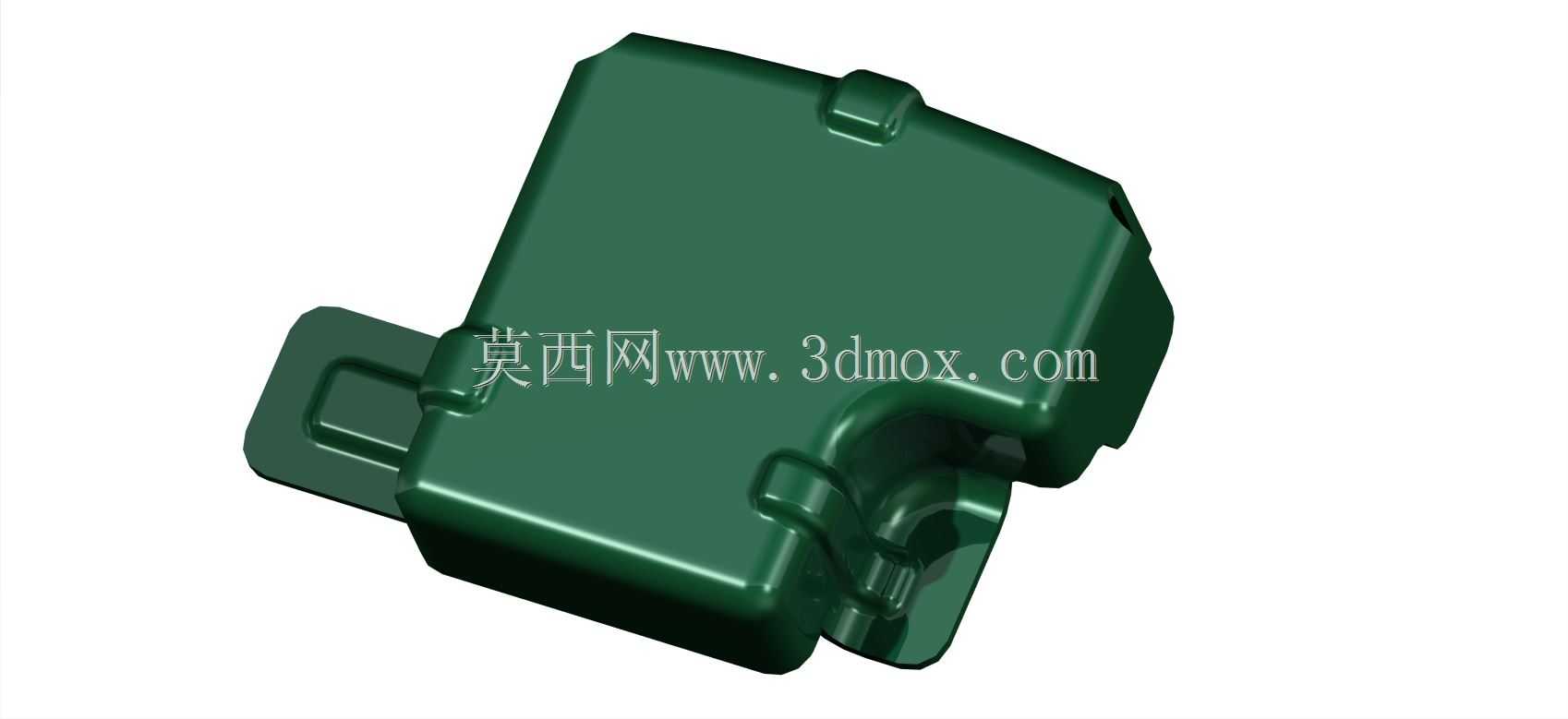

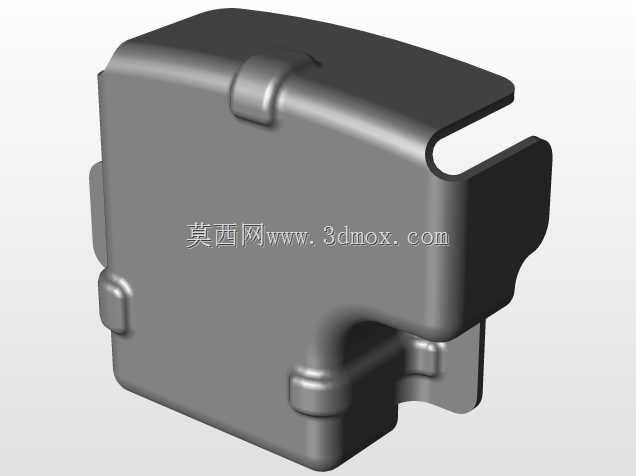

传感器配套卡扣式安装固定支架结构

　　这类卡扣式安装支架主要应用在工业传感检测场景中，多用于小型光电、接近类传感器的快速装配固定，常见于自动化生产线的工位检测、设备运行状态监测、物流分拣线的物件到位检测等安装点位，替代传统螺丝锁紧的固定方式，能够大幅缩减现场传感器的装调工时，也方便后期运维过程中快速更换故障传感元件。从结构设计来看，该支架采用一体冲压弯折成型工艺，整体无额外拼接焊缝或组装连接件，自身带有的弹性卡扣结构可以直接卡入预设的安装卡槽内，不需要额外配置紧固件即可完成初步定位，支架上预留的传感器适配型腔完全匹配对应规格传感器的外形轮廓，装入后可以限制传感器的径向窜动与轴向滑移，避免设备运行过程中因振动导致传感器检测位置偏移，保障检测信号的稳定性。

　　设计过程中优先考虑了安装边界的适配性，支架整体外轮廓做了圆角过渡处理，没有尖锐的冲裁毛刺棱角，避免安装过程中划伤操作人员或线缆表皮，卡扣的弹性形变区间经过校核，既保证卡入安装位后有足够的抱紧力，不会因长期受振出现松脱，也不会因卡扣刚度过大导致装拆时需要施加过大外力造成支架变形或传感器外壳损伤。支架侧面预留的走线避让槽，可以让传感器的出线顺着支架侧壁排布，避免线缆被周边运动部件剐蹭破损，同时支架的安装定位基准面做了平面度管控，装配后传感器的检测面可以和被测物件保持稳定的相对距离，减少检测误差。在实际选型应用时，需要确认支架的型腔尺寸和所用传感器的外径、安装段长度匹配，同时确认安装卡槽的板厚与支架卡扣的开口尺寸适配，

　　这类支架不需要在安装面板上额外打孔攻丝，直接利用设备原有型材或钣金件的预留卡槽即可完成固定，尤其适合在紧凑型设备内部空间局促的点位使用，相比传统的L型安装支架，占用的安装空间更小，装拆效率更高，自身的金属材质也具备足够的结构强度，可以在常规工业车间的温湿度环境下长期使用，不会出现老化脆断的问题。
