汽车躺椅座椅加强支撑冲压结构件

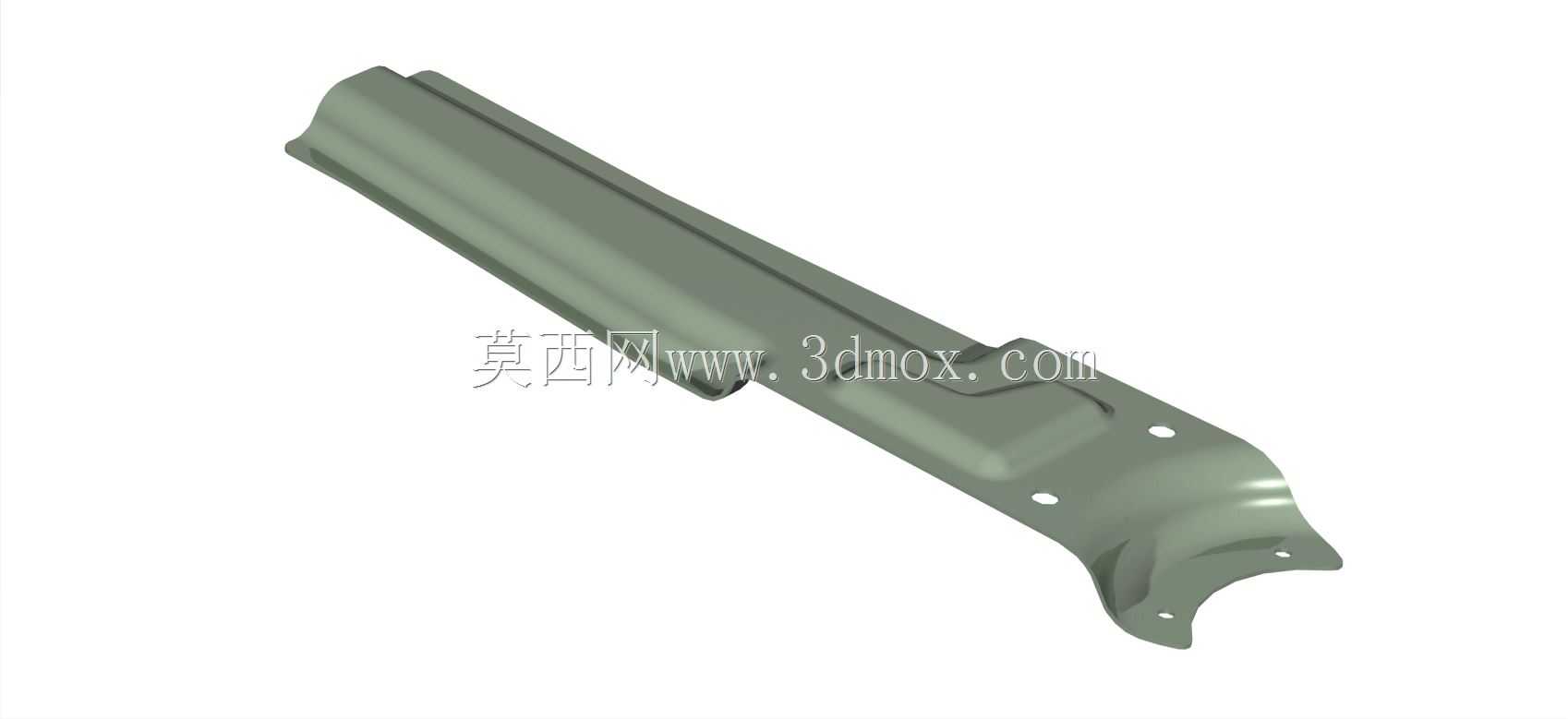

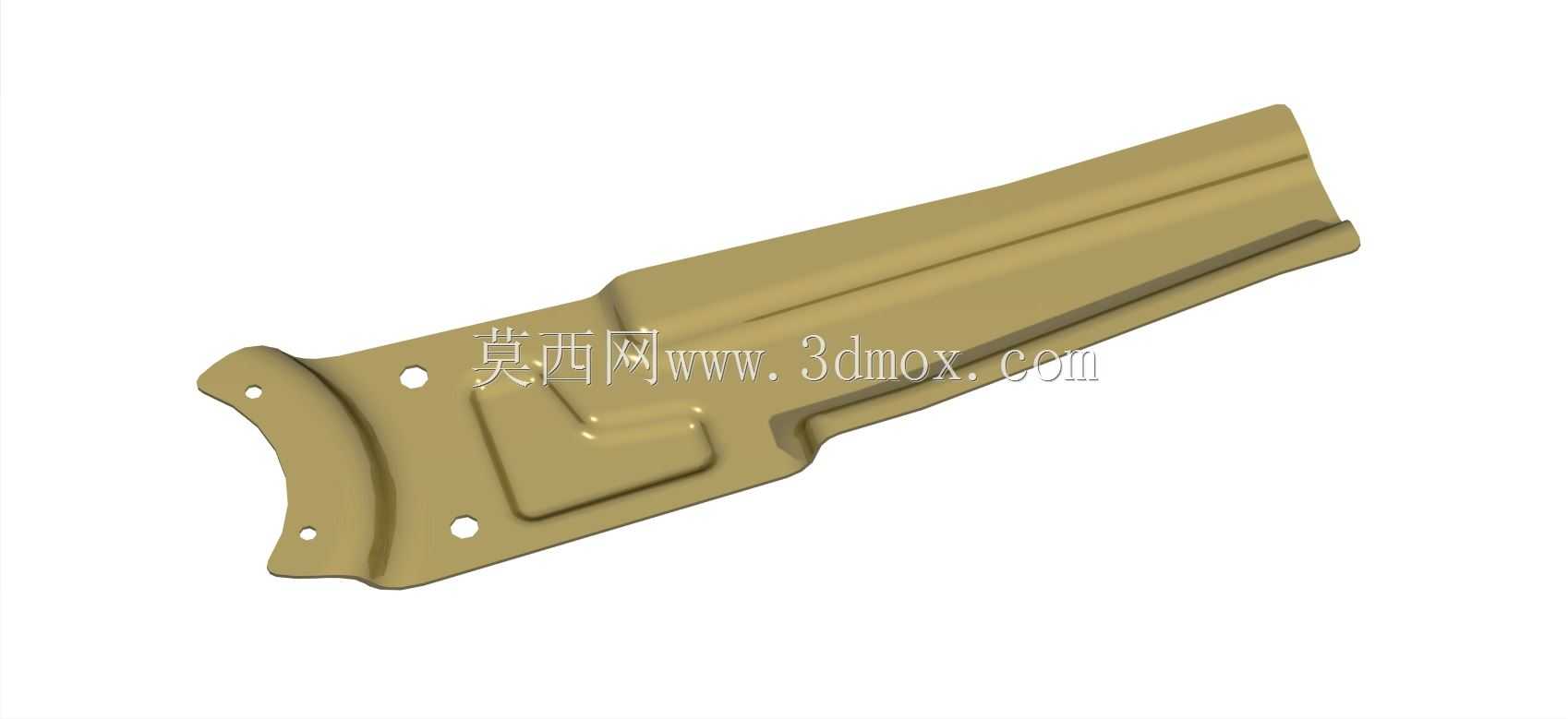

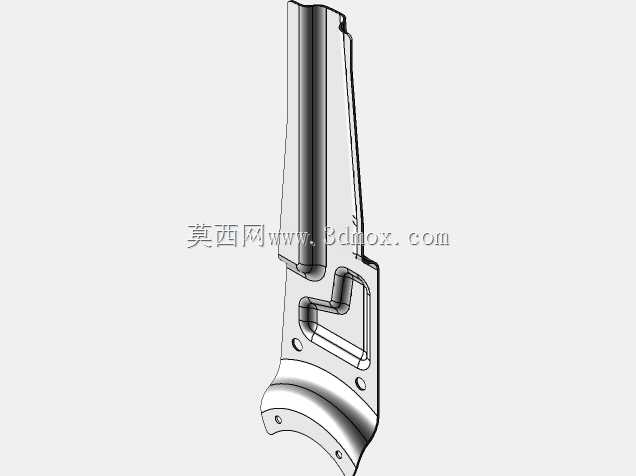

　　该结构件为汽车座椅躺椅调节机构的配套加强支撑零件，主要应用于乘用车主驾与副驾座椅的靠背侧部连接区域，承担座椅靠背角度调节过程中传递的交变载荷，避免座椅骨架在长期频繁调节、车辆颠簸工况下出现局部应力集中导致的变形或开裂问题。从实际装车场景来看，该零件一端通过四个预留安装孔与座椅靠背侧的金属骨架采用螺栓刚性连接，另一端延伸至座椅调角器的安装基座位置，填补了靠背侧板与调角器支架之间的结构空隙，将调角器输出的支撑力均匀分散到靠背骨架的更大受力面上，避免局部应力过载。设计阶段充分考虑了冲压工艺的成型特性，整体采用等厚薄钢板冲压成型，主体沿长度方向设置了多道连续的纵向加强筋，筋条高度随零件截面受力大小渐变，在靠近安装孔的受力集中区域，

　　额外增设了局部凸起的加强凸台，凸台边缘做了平滑的圆弧过渡，避免冲压成型时出现材料拉裂问题，同时也能消除应力集中点。零件的安装边界完全匹配现有座椅骨架的安装点位，四个安装孔的位置度公差控制在±0.2mm范围内，孔边缘做了翻边处理，既提升了孔位的局部刚度，也能在螺栓装配时起到导向作用，降低装配对位难度。零件整体外形为狭长的不规则变截面结构，非安装侧的边缘做了向内的翻边处理，翻边高度沿零件长度方向随截面宽度调整，既可以提升零件整体的抗扭刚度，也能避免锋利的板边割伤装配人员或者座椅内部的发泡、面料层。在实际使用过程中，该零件不需要额外做表面装饰处理，装车后完全隐藏在座椅发泡层与内饰护板内部，因此设计时优先保证结构强度与冲压成型合格率，

　　没有额外设置非功能性的外观特征。从受力仿真验证的角度来看，该结构在承受1500N的靠背冲击载荷时，最大应力值低于板材屈服强度的70%，满足整车座椅的强度验证标准，同时零件重量控制在较低水平，不会额外增加座椅整体重量，符合汽车轻量化的设计方向。
