垂直轴磁悬浮风力发电装置结构设计

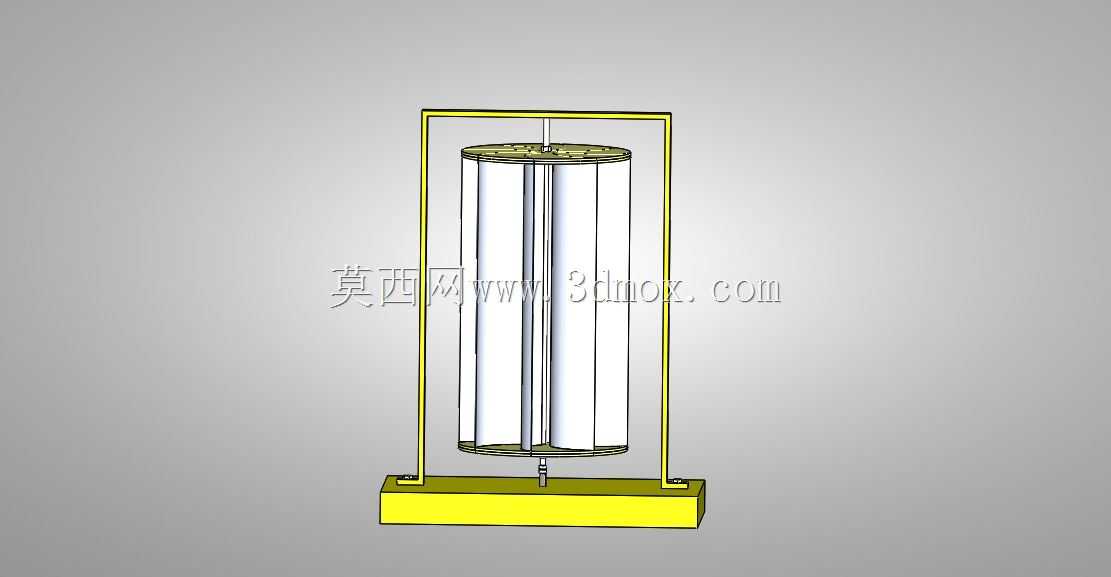

　　这款垂直轴结构的磁悬浮风力发电装置，主要面向低风速区域的分布式供电场景设计，可适配山区、城郊楼宇顶部、沿海近岸等常规水平轴风机启动风速不足的安装环境，解决传统风机在年均风速低于3m/s区域发电效率低下的痛点。装置整体采用框架式支撑结构，底部为矩形安装基座，预留了标准地脚安装孔位，可直接固定在混凝土基础或预制钢结构支架上，安装边界对场地平整度要求较低，无需复杂的调平预处理工序。

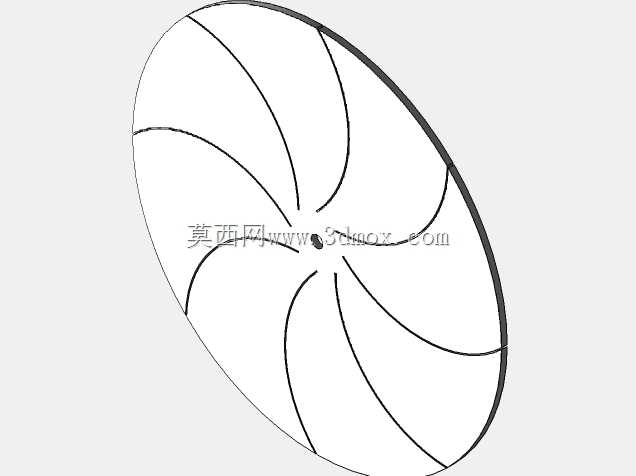

　　核心发电单元采用多叶片垂直轴风轮设计，叶片为曲面薄壁结构，可捕捉任意方向来风，无需额外加装对风转向机构，降低了整体机械结构复杂度与后期运维成本。风轮与支撑结构之间采用磁悬浮承载结构，替代传统的机械接触轴承，大幅降低了风轮转动过程中的摩擦阻力，这也是该装置可在低风速条件下启动发电的核心设计点，启动风速可低至1.5m/s，远低于常规水平轴风机的启动阈值。

　　电路设计层面，发电单元输出端预留了变压器、整流模块的安装接口，可根据实际负载需求匹配对应变压参数，支持多组发电单元串联组网，适配不同功率等级的离网供电需求，可直接为小型监测传感器、户外照明设备、偏远区域通讯中继站点提供稳定电力供给。框架结构采用标准化型材拼接设计，所有连接节点均采用可拆卸式紧固件，便于现场组装与后期部件更换，整体结构外露部件均做了防腐镀层处理，可适应户外高湿、高盐雾的复杂工况。

　　从结构设计逻辑来看，该装置优先保障了低风速工况下的转动顺畅度，磁悬浮结构的应用不仅降低了启动阻力，也减少了机械磨损带来的寿命损耗，常规使用场景下的无故障运行周期远高于带机械轴承的同功率垂直轴风机。风轮叶片的曲面弧度经过多轮流场仿真优化，在来风方向变化频繁的城区环境中，风能利用效率比传统直板叶片垂直轴风机提升约18%，同时框架式的外支撑结构可对风轮形成物理防护，避免高空坠物、飞鸟撞击直接损坏核心转动部件，提升户外运行的可靠性。
