输送机用铰接式可调支撑脚结构

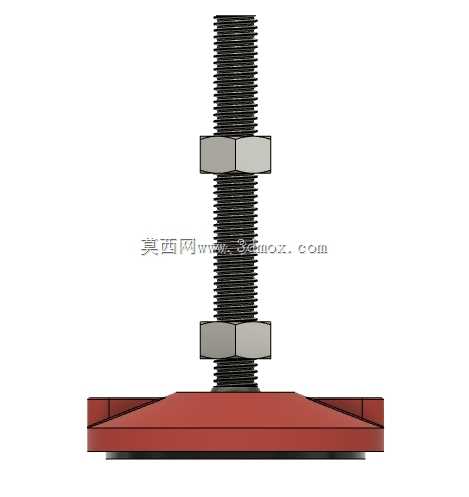

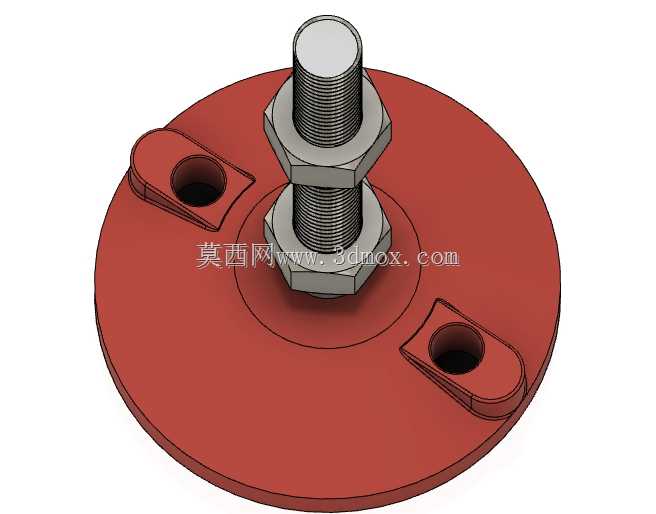

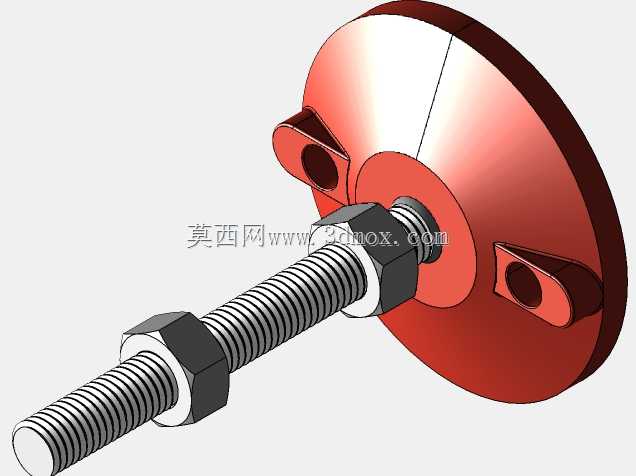

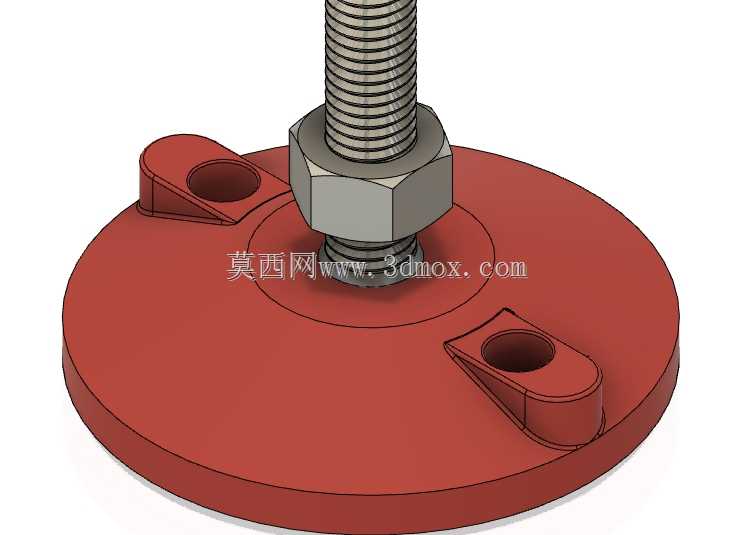

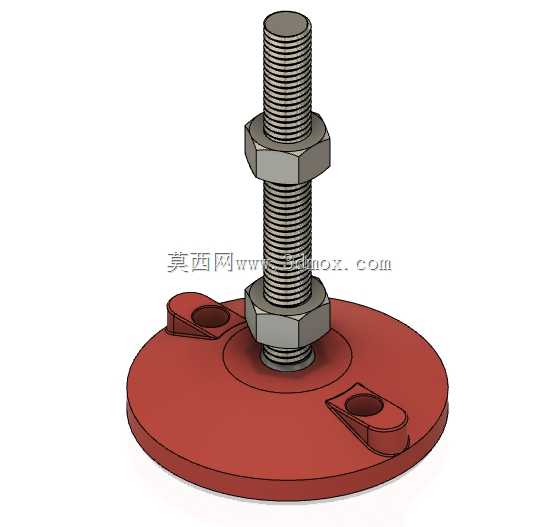

　　这类铰接式支脚是输送设备装配环节里常用的地面支撑调节部件，日常在皮带输送机、模块网带输送机、螺旋输送机等各类连续输送设备的机架底部都能见到它的身影，主要承担设备承重、水平度调节、地面误差补偿的作用，尤其适合车间地面存在坡度、平整度偏差，或是设备需要频繁微调高度的生产场景。从结构设计来看，底部采用带安装孔的圆盘式尼龙底座，接触面积大，能分散设备对地面的压强，避免硬质金属支脚刮伤环氧地坪或者瓷砖地面，两个对称的安装孔可以在设备调平完成后打入膨胀螺栓，将支脚与地面牢牢固定，防止设备运行过程中因振动产生移位。上部的螺杆采用全螺纹结构，配合上下两个锁紧螺母，能够实现一定范围内的高度无级调节，铰接结构的设计让底座可以自适应一定角度的地面倾斜，

　　哪怕地面存在3到5度的坡度，底座也能完全贴合地面，不会出现支脚悬空、局部受力过大的问题，相比固定式刚性支脚，它的环境适配性更强，不需要提前对安装地面做高精度找平处理，能大幅缩短现场安装的调试周期。做三维建模的时候，要重点关注铰接部位的转动间隙，预留0.2到0.3毫米的配合公差，避免螺杆转动卡滞，螺纹段的长度要根据常用的调节行程来设定，一般这类支脚的调节范围在30到80毫米区间，足够应对绝大多数车间的地面误差。底座的边缘做了圆弧过渡处理，没有尖锐棱角，能避免现场安装人员磕碰受伤，螺杆的端部做了倒角处理，方便拧入机架底部的安装螺纹孔。在设备选型匹配的时候，要根据单支脚的承重载荷来选择对应直径的螺杆，

　　轻型输送机一般用M12或者M16的螺杆，重型输送线则需要选用M20以上的规格，底座直径也要随载荷提升相应加大，保证单位面积地面承受的压力在地面材料的承载范围内。这类支脚除了输送设备之外，也可以用在工作台、设备机架、自动化线体的底部支撑，通用性很强，建模时要把各个零件的装配关系定义清楚，螺母的锁紧位置要预留足够的调节余量，安装孔的位置要和常用膨胀螺栓的尺寸匹配，避免现场安装时出现孔位不对、无法固定的问题。
