小型水平轴风力涡轮发电装置结构设计

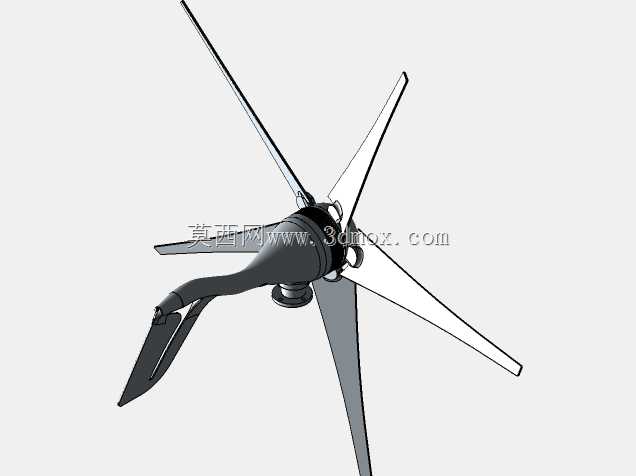

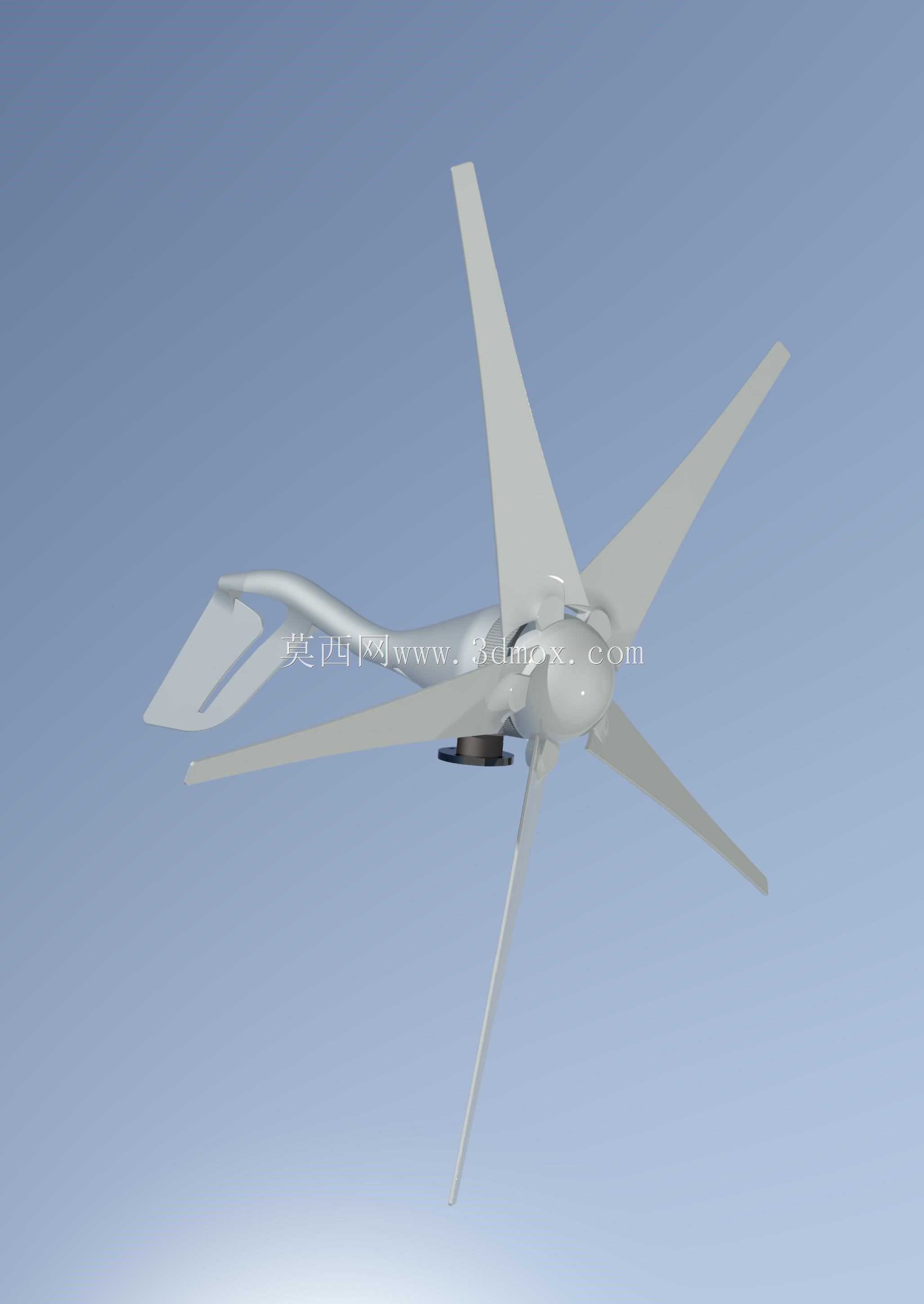

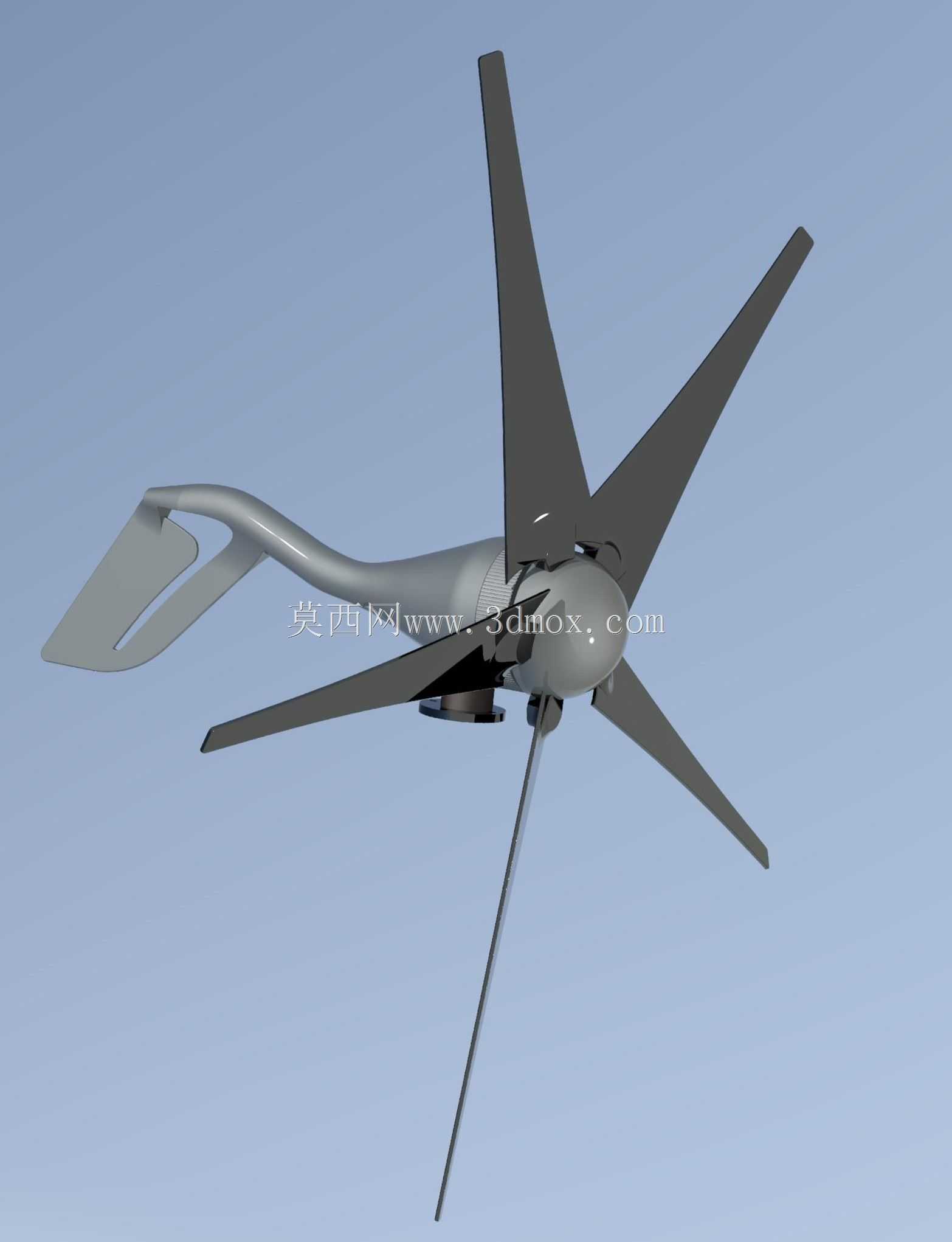

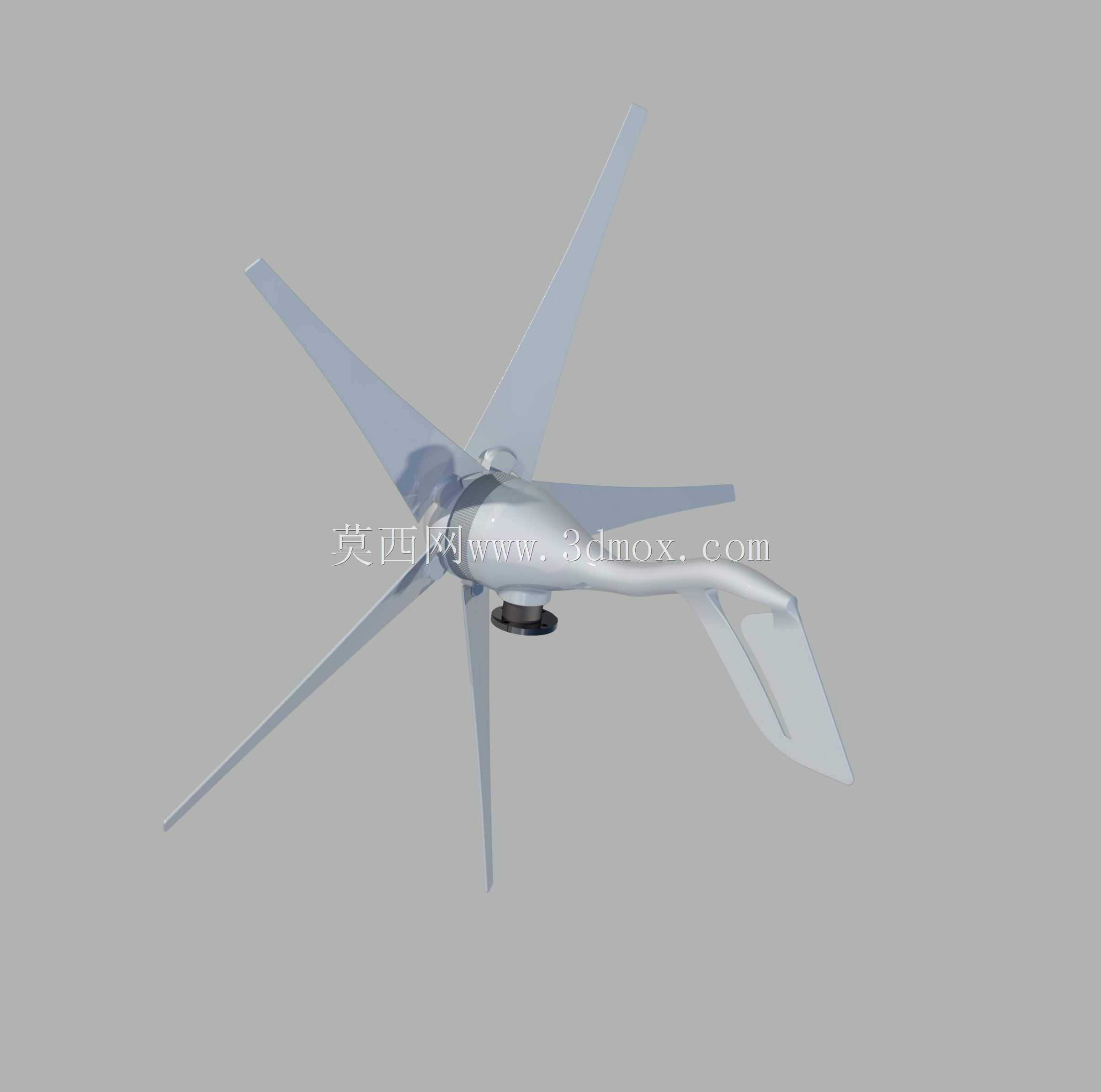

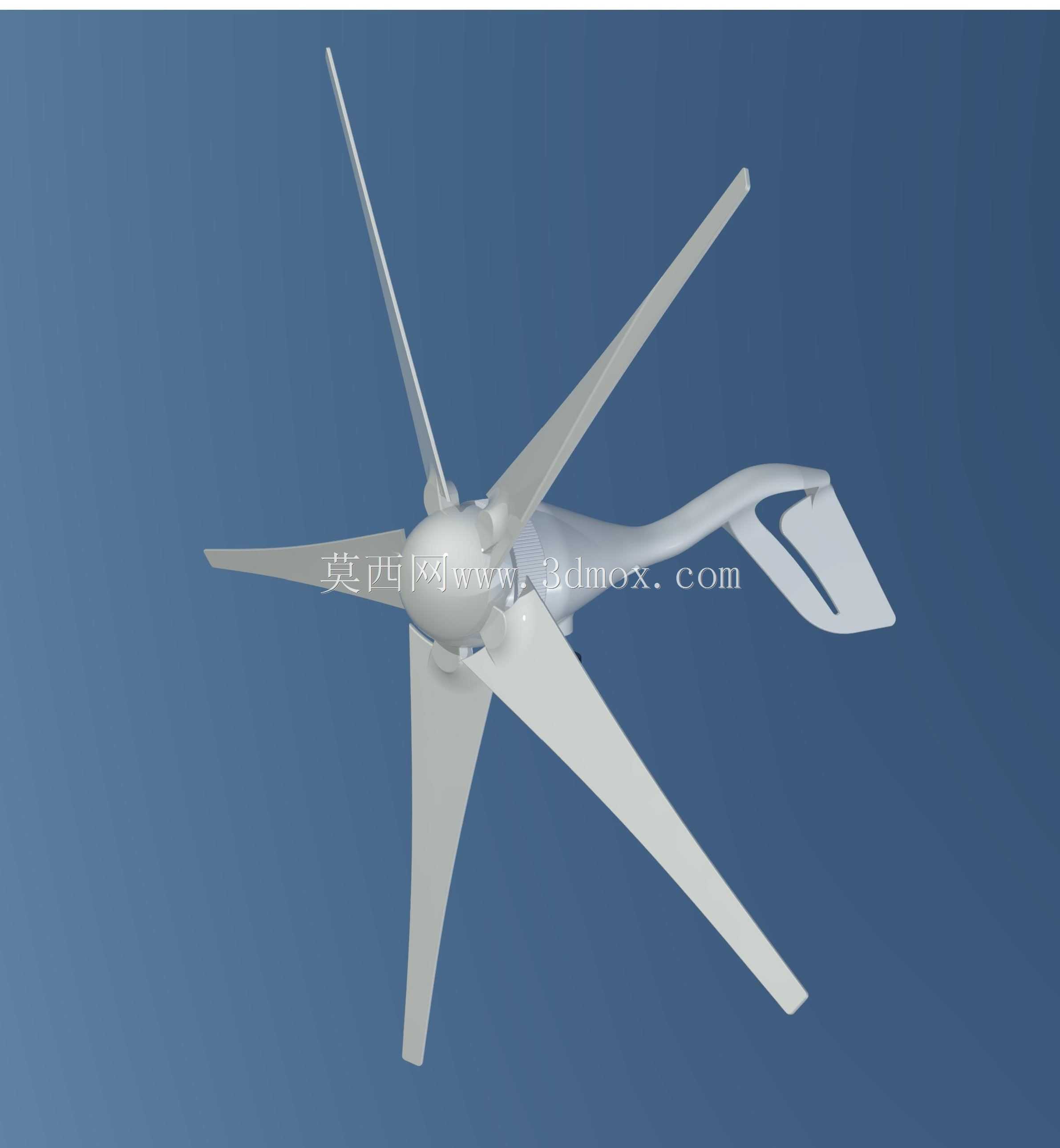

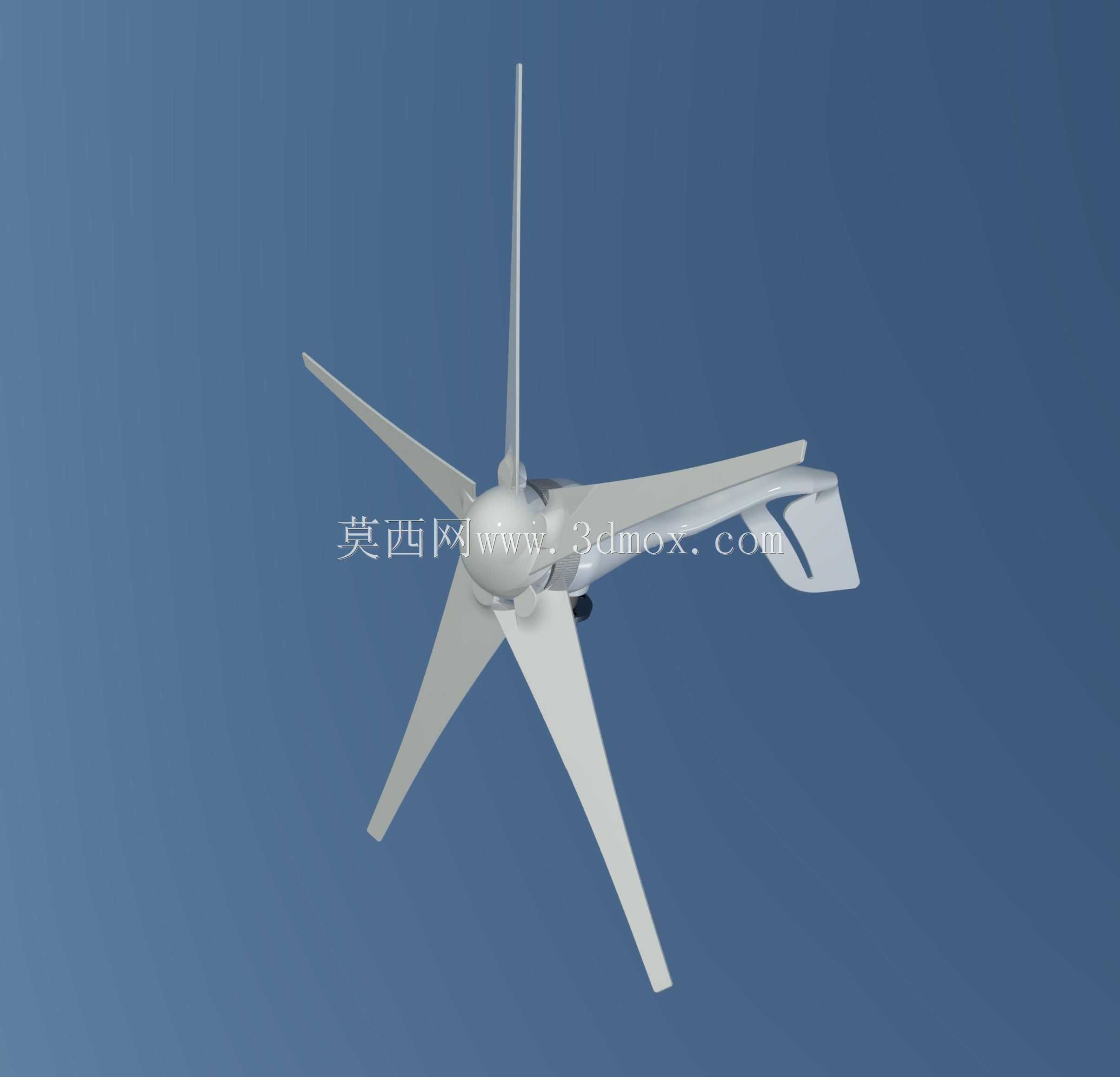

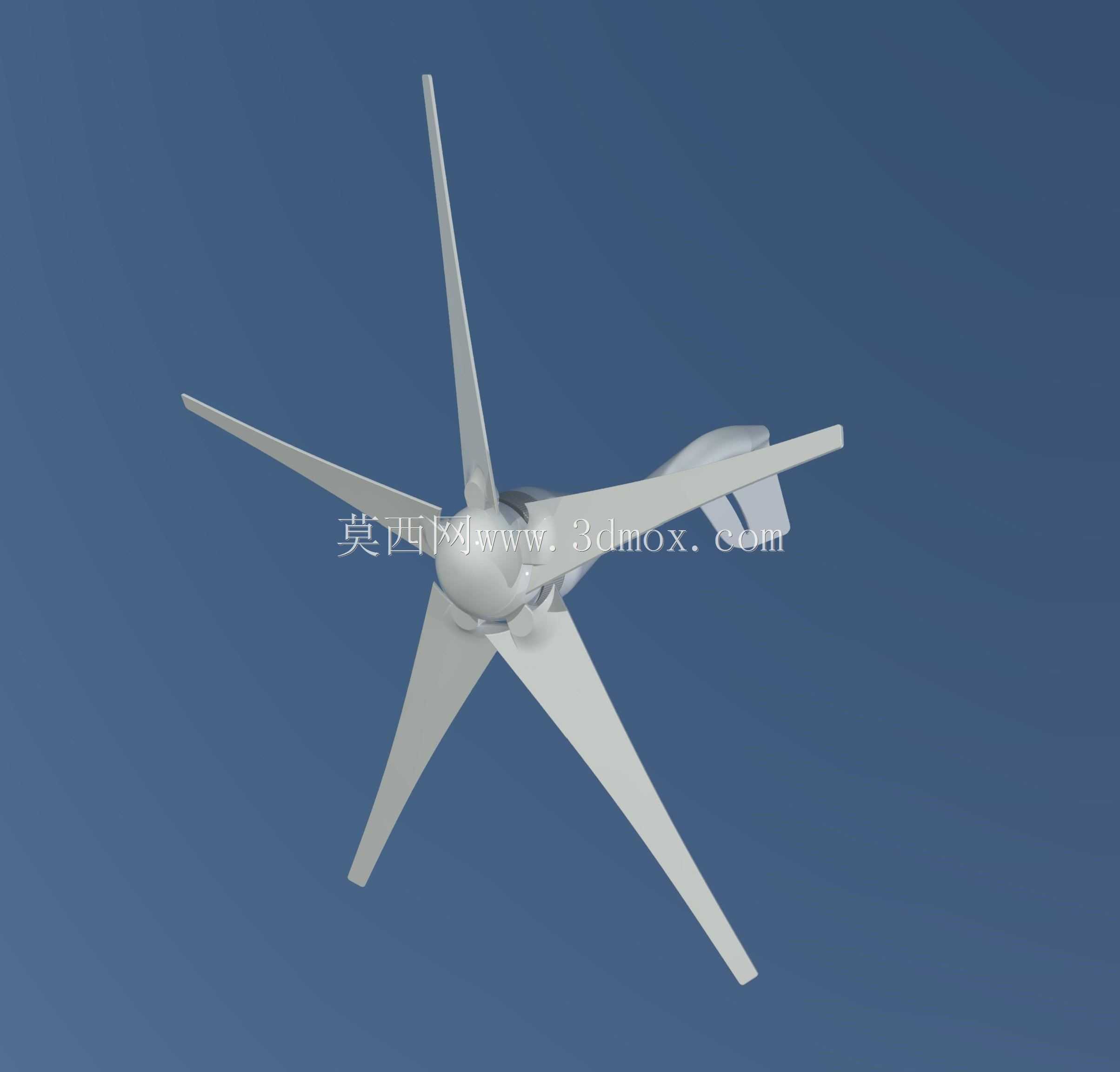

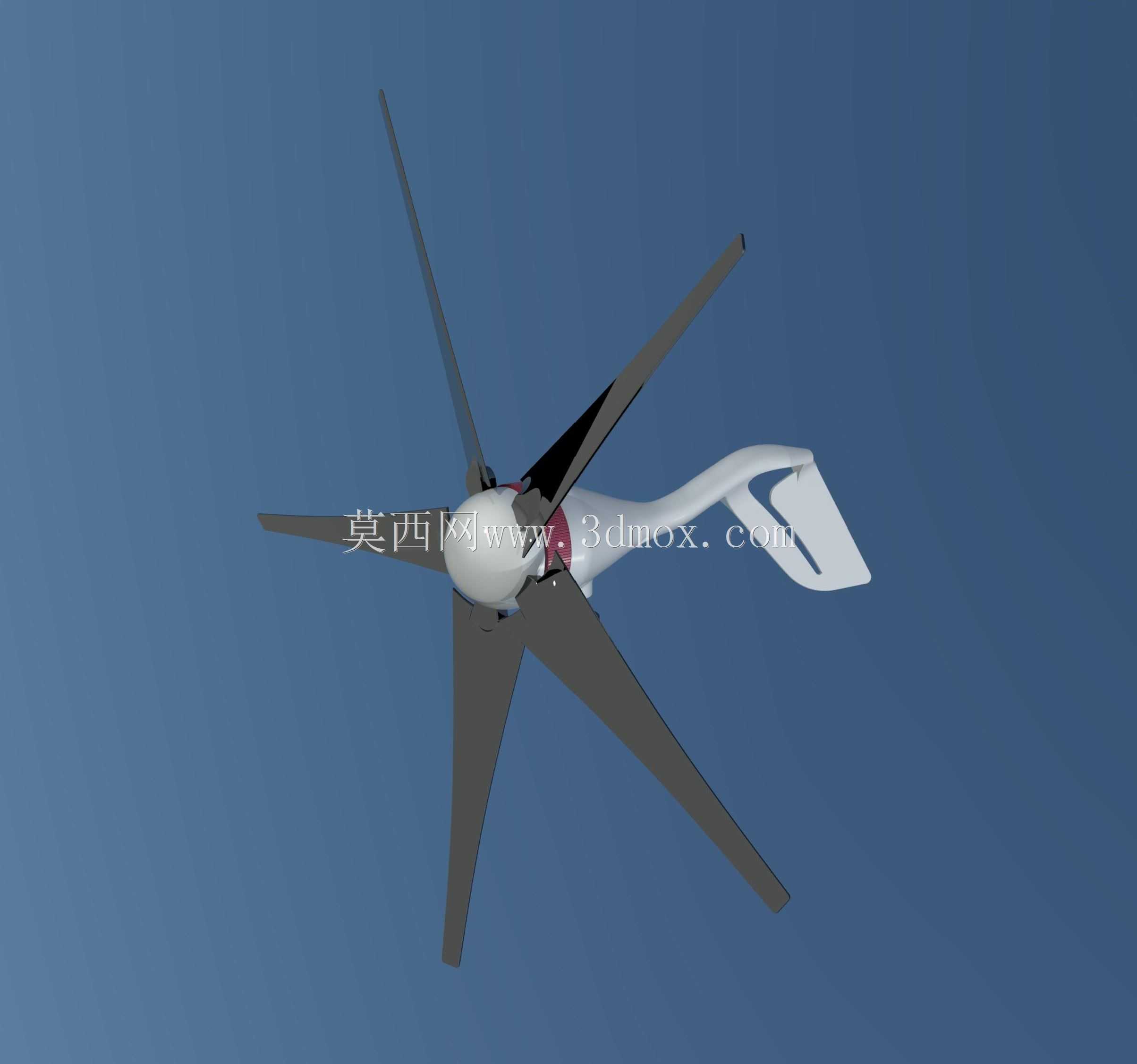

　　在分布式离网供电场景中，小型水平轴风力涡轮的适配性一直是结构设计的核心考量点，这类装置常被部署在牧区散户供电、海岛监测站点补能、山区通讯基站后备电源、庭院离网照明系统等场景，需要在低风速区间启动、高风速下保持结构稳定性，同时兼顾安装维护的便捷性。从结构布局来看，该装置采用五叶片气动布局，相较于常见的三叶片小型风机，五叶片设计能够在更低的启动风速下获得足够启动力矩，适配年平均风速偏低的内陆零散风能区域，叶片采用翼型优化的曲面构型，叶根到叶尖的弦长逐步收窄，扭转角沿展向渐变，既保证叶尖区域的气动效率，也能降低叶根位置的应力集中风险。轮毂部分采用一体化锥面衔接结构，叶片与轮毂的连接面做了定位止口设计，装配时无需额外调整叶片安装角，

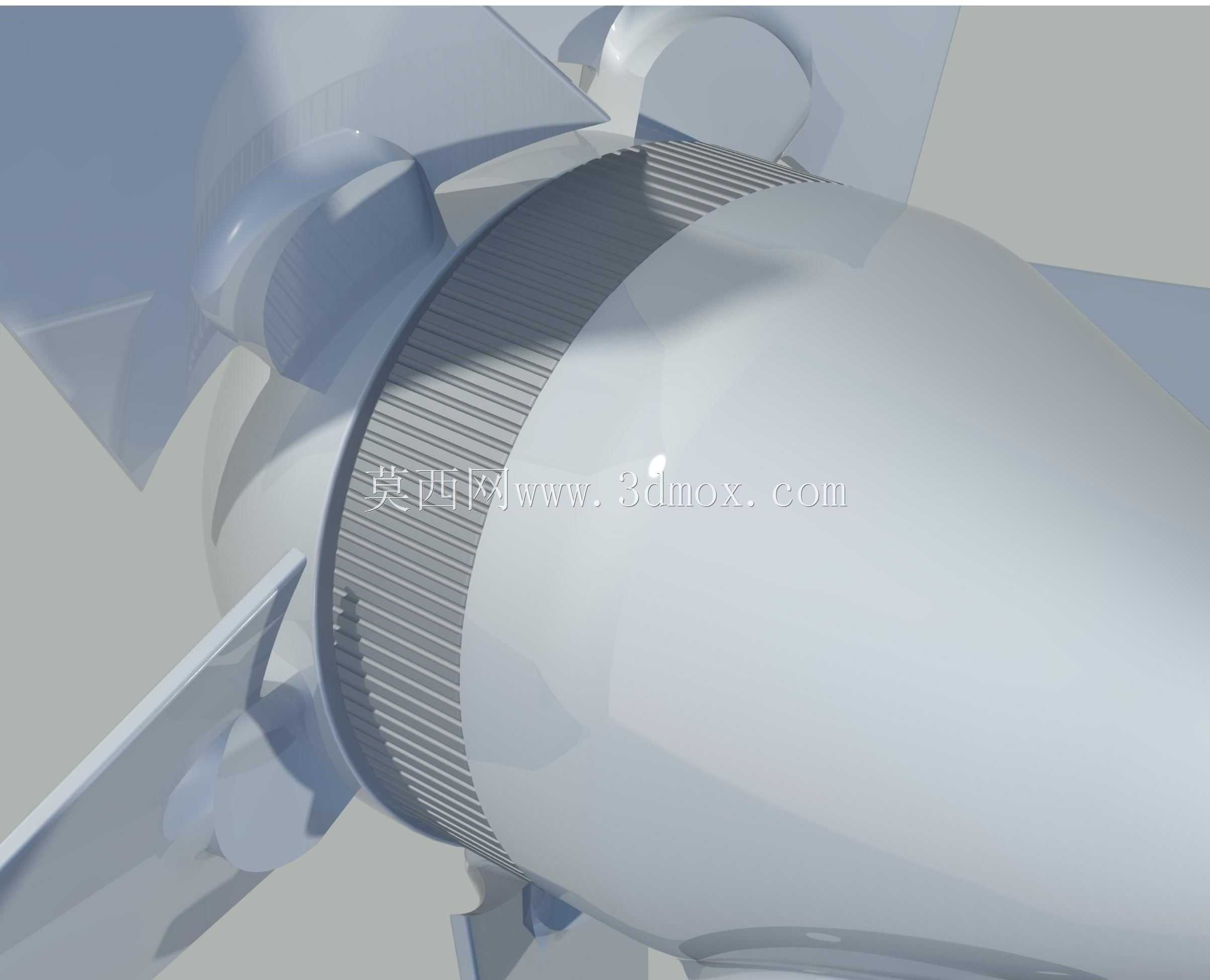

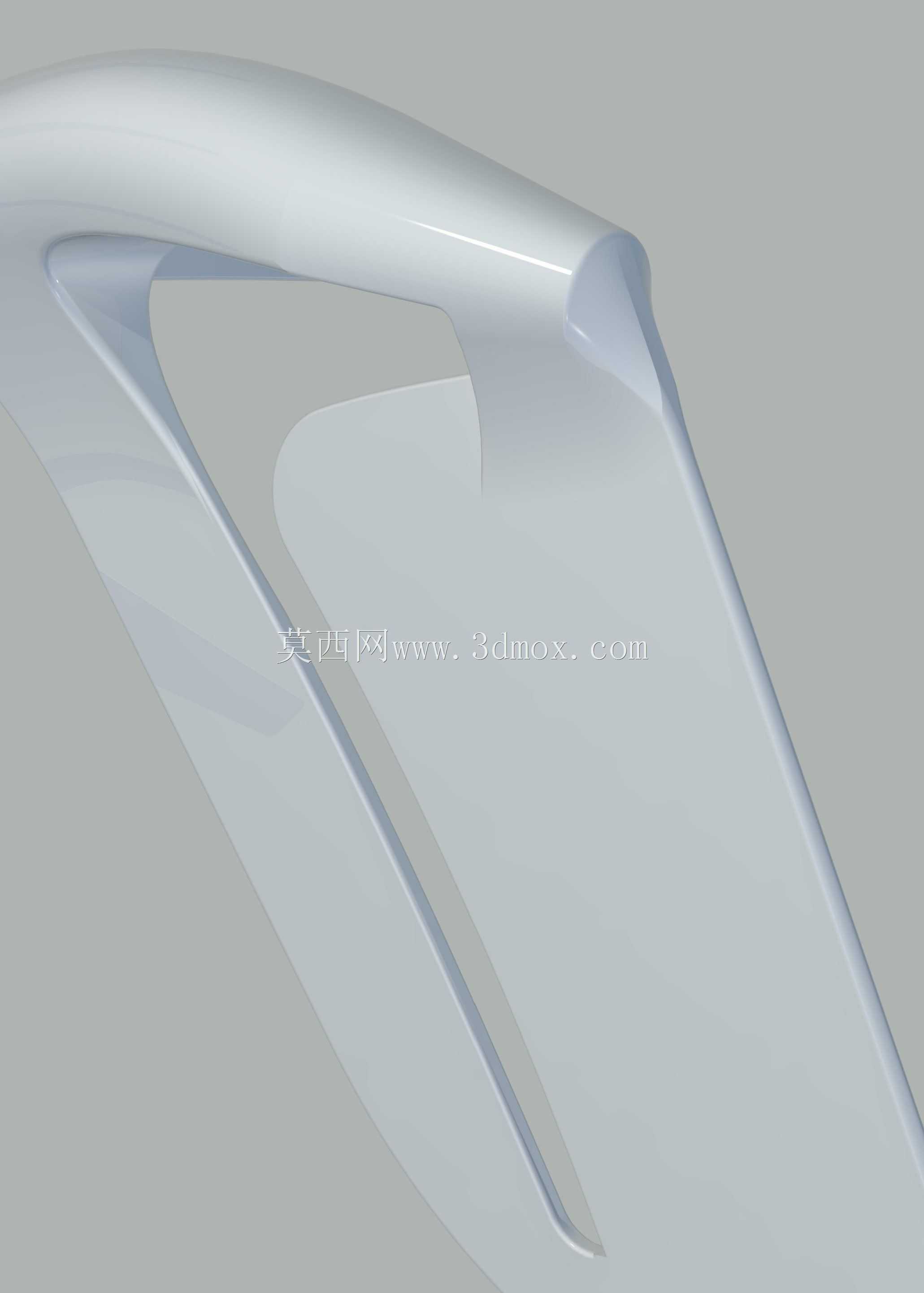

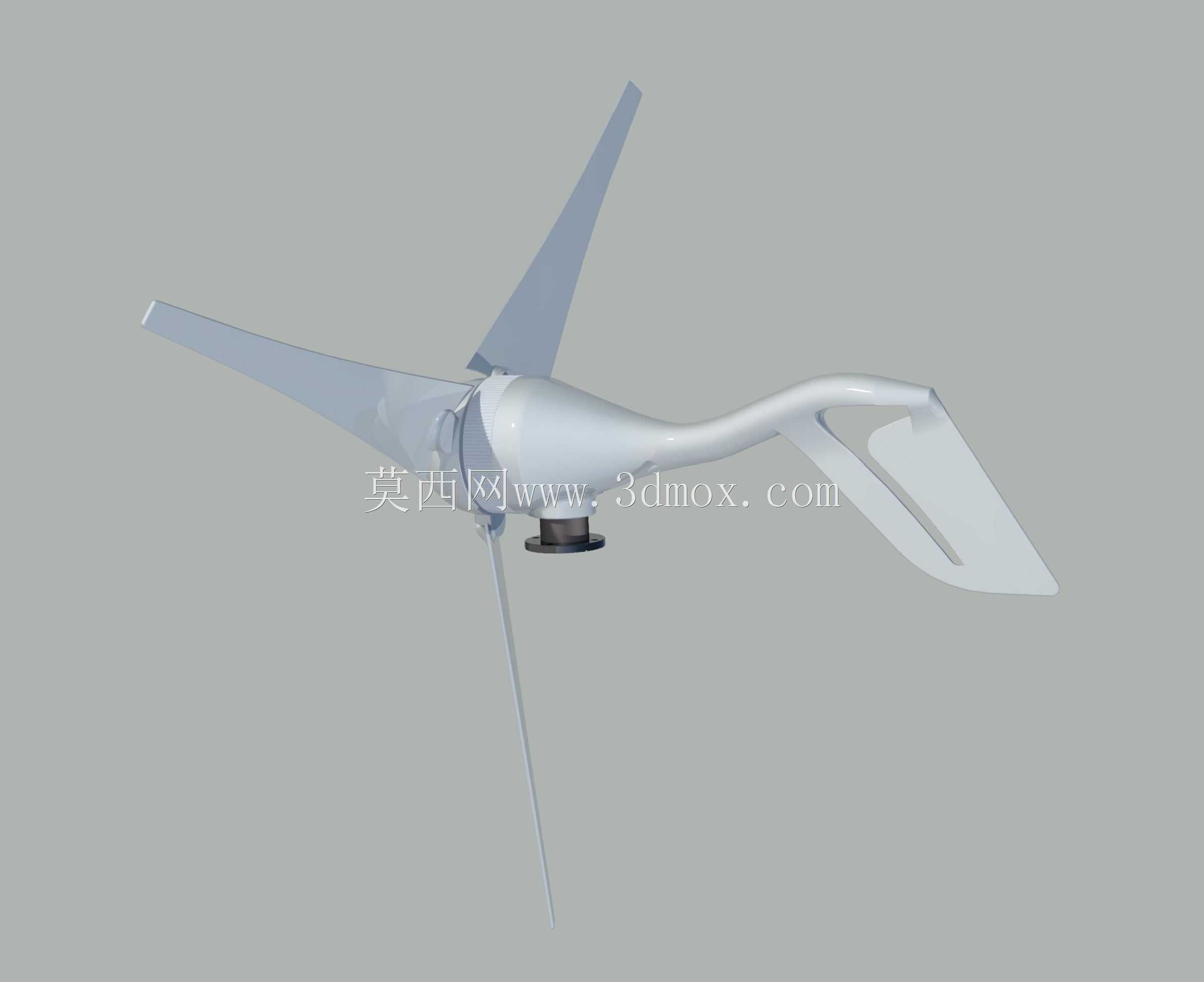

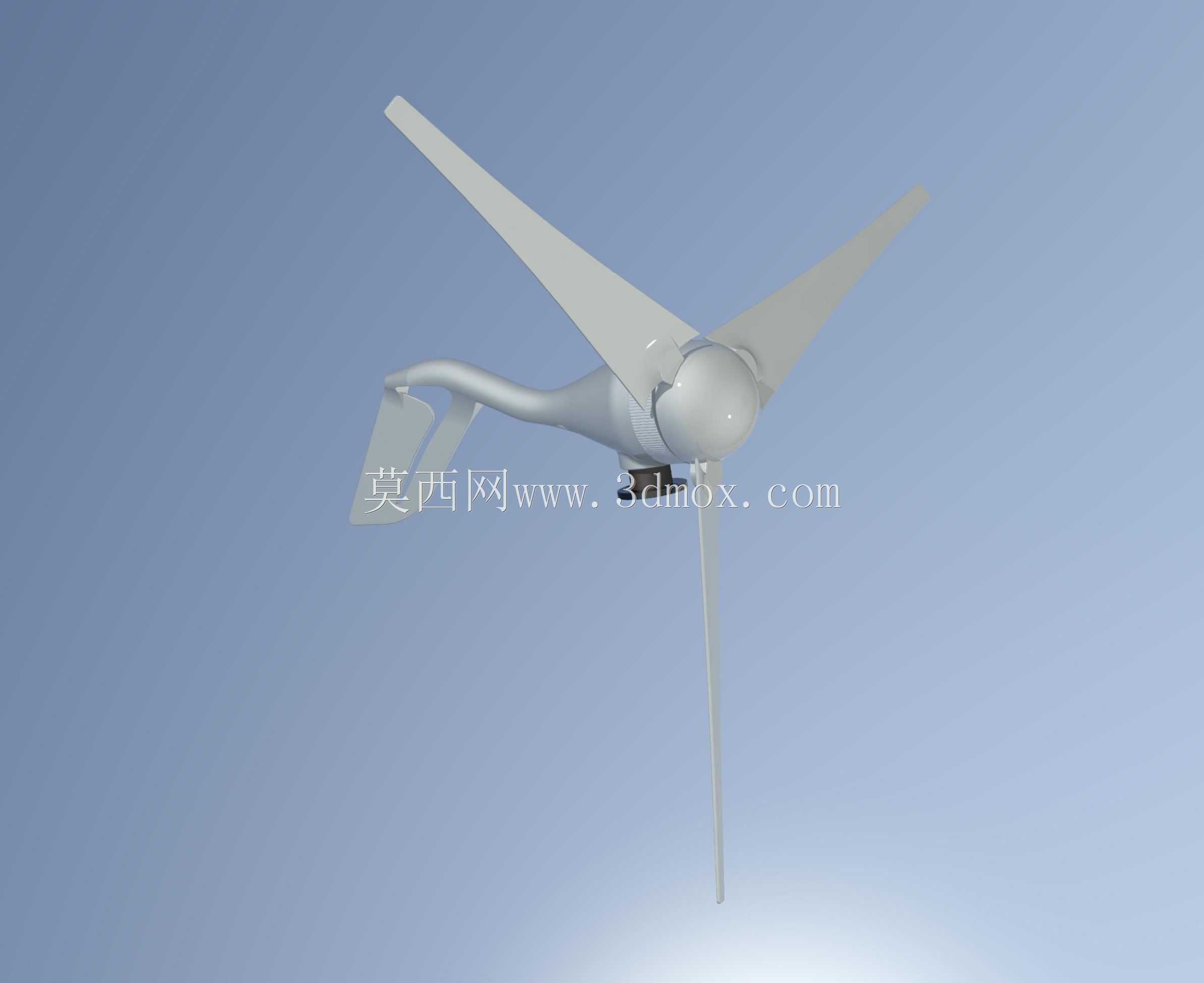

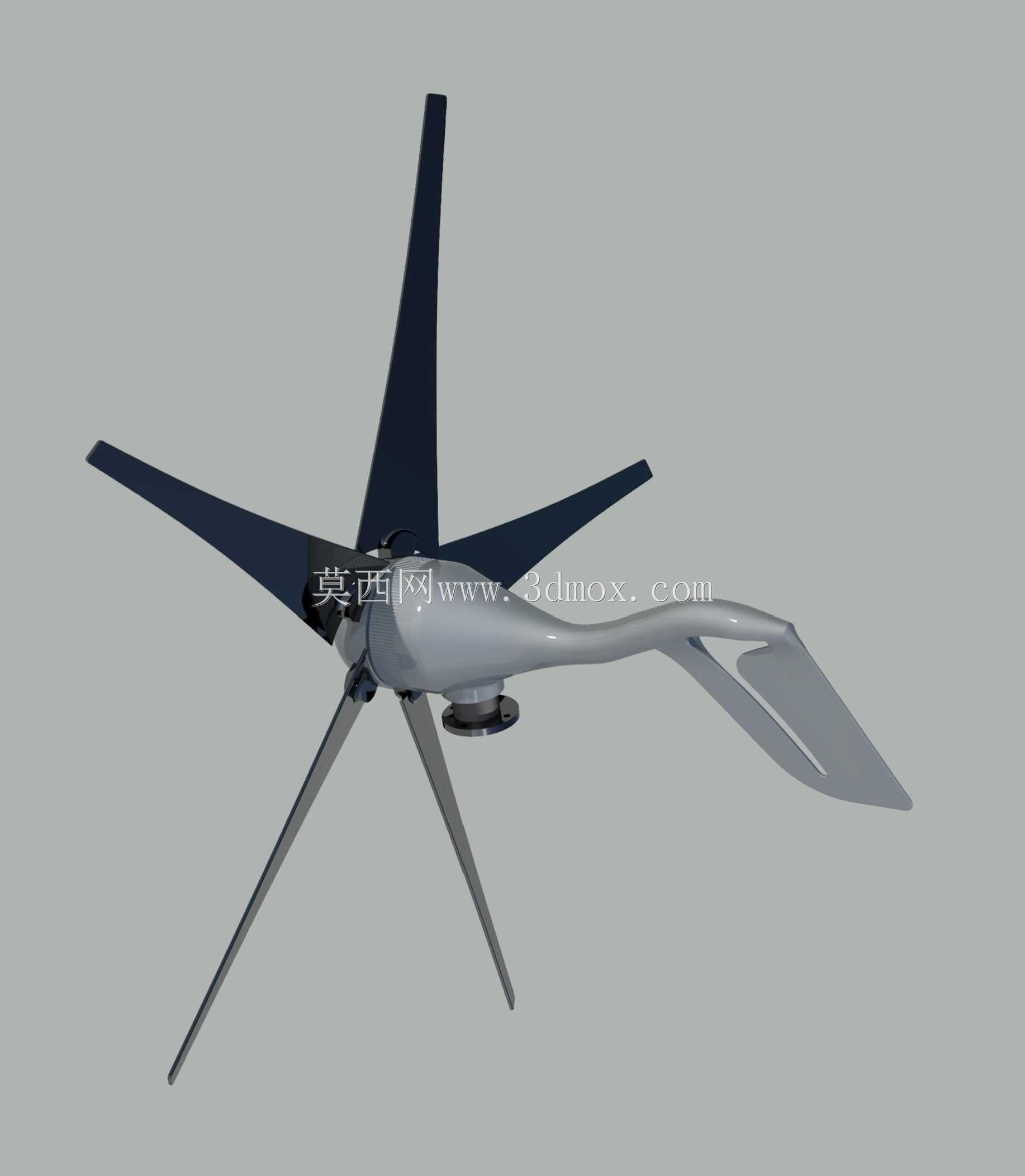

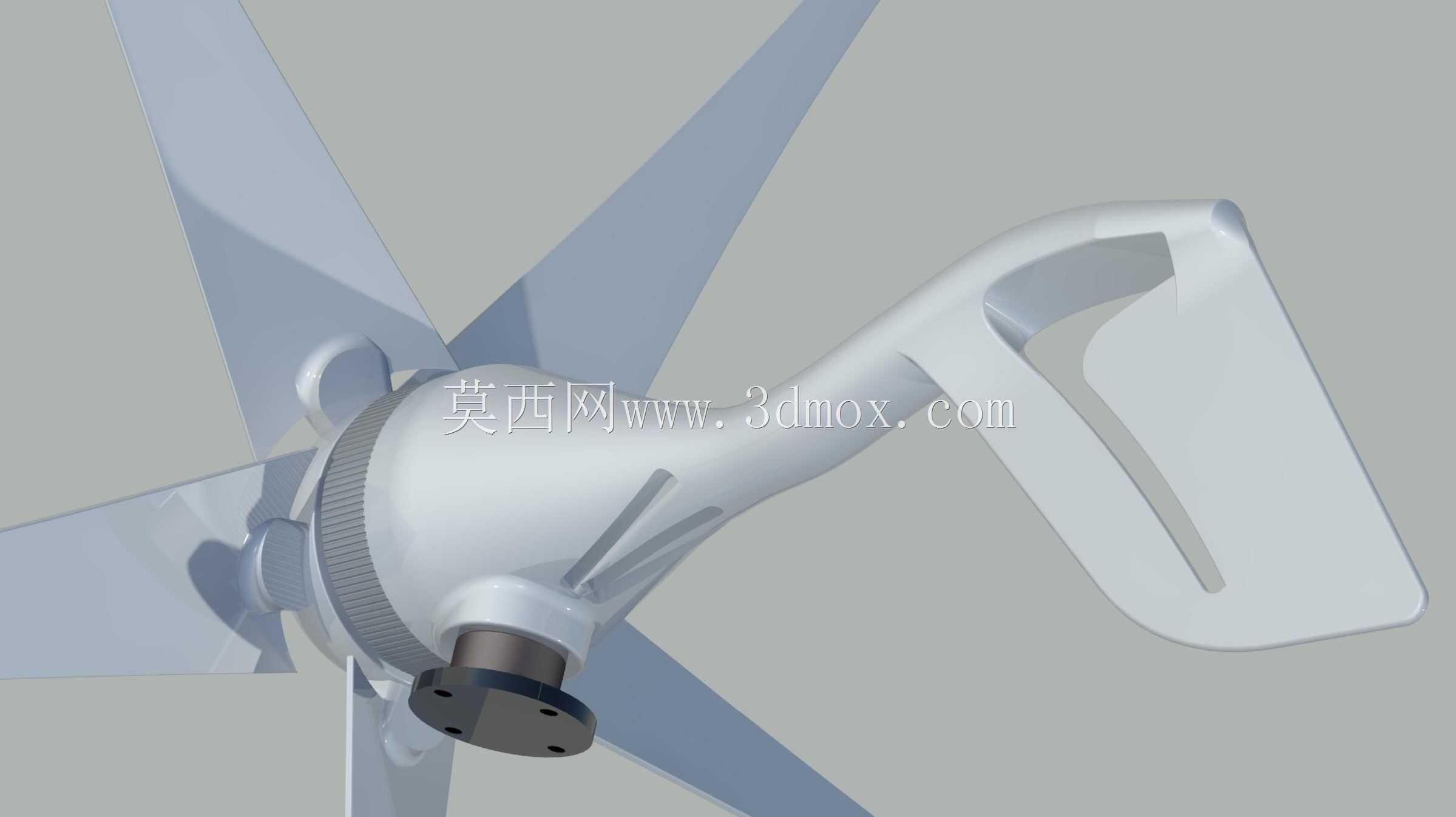

　　能够保证各叶片的气动一致性，减少运行过程中的动不平衡量。机舱部分采用流线型整流罩设计，尾部延伸出的尾舵结构采用上翘式构型，一方面能够在风向变化时快速调整机舱朝向，保证叶轮始终处于迎风面，另一方面尾舵的上翘设计可以避免极端大风下叶轮出现过度偏转，降低侧风载荷对主轴的冲击。主轴采用双轴承支撑布局，前轴承承受径向载荷与部分轴向推力，后轴承辅助定位，能够抵消叶轮旋转过程中产生的交变轴向力，延长传动部件的使用寿命。从安装边界来看，该装置的机舱径向尺寸控制在紧凑区间，叶轮旋转直径适配小型杆塔的安装承载能力，安装法兰采用标准环形螺栓孔布局，能够直接适配市面上主流的小型风机立杆，无需额外制作转接法兰。叶片采用轻质高强度的工程材料构型，

　　整体转动惯量控制在合理区间，既保证低风速下的启动灵敏度，也能在阵风冲击下减少对传动链的刚性冲击。在实际应用中，这类小型风力涡轮通常会搭配小型储能电池与整流模块，将风能转化的电能存储后供给低压用电设备，设计过程中需要充分考虑户外运行的环境适应性，机舱的衔接缝隙做了错位挡边设计，能够减少雨水、沙尘进入机舱内部的概率，尾舵与机舱的连接采用铰接式结构，在风速超过额定阈值时能够通过气动作用力带动叶轮侧偏，实现被动限速，无需额外加装复杂的主动变桨机构，降低整体结构复杂度与后期维护成本。叶轮的动平衡设计是这类装置的核心要点，建模过程中需要对每个叶片的质量分布做对称匹配，轮毂的质心严格与主轴回转中心重合，避免高速旋转时产生周期性振动，

　　长期运行下导致杆塔连接螺栓松动、轴承过早磨损等问题。从气动设计逻辑来看，五叶片的布局虽然在极高风速下的尖速比略低于三叶片结构，但对于分布式小型供电场景而言，低风速启动性能的优先级远高于额定风速下的峰值效率，这类场景的风能密度普遍偏低，能够在2.5m/s左右的风速下启动发电，远比追求高风速下的峰值效率更具实际应用价值。尾舵的面积与力臂长度经过匹配计算，既保证风向跟踪的灵敏度，也不会因为舵面过大导致机舱偏转过快产生冲击，尾舵的翼型采用平板式简化构型，在保证导向功能的前提下降低加工制造难度，适合小规模批量生产。机舱内部的安装预留空间能够适配常规的小型永磁发电机，发电机与主轴的连接采用直联式布局，省去了齿轮增速机构，既减少了传动过程中的机械损耗，也消除了齿轮箱的维护需求，进一步提升装置在偏远无人值守场景下的运行可靠性。整体结构的外露部件均做了圆弧过渡处理，没有尖锐的凸起结构，一方面能够减少运行过程中的风阻噪声，另一方面也能避免安装维护过程中出现磕碰划伤的风险。安装时的整体重心落在立杆的轴线上，不会出现偏载导致的杆塔长期受侧向弯矩，杆塔顶部的连接法兰做了加强筋布局，能够承受极端强风下的倾覆力矩，保证装置在12级阵风工况下不会出现结构损坏。
