高精度螺旋齿环形齿轮三维结构设计

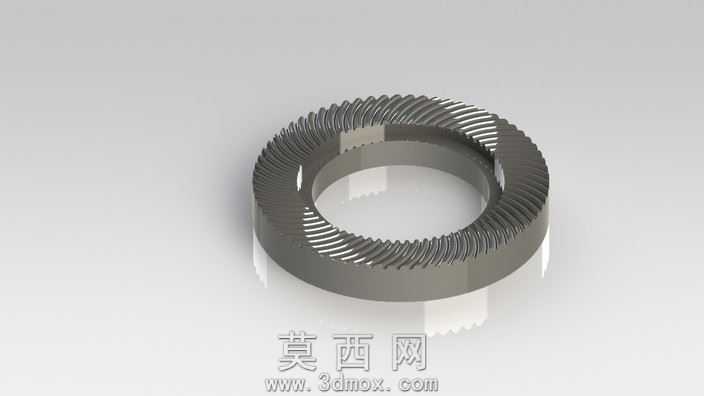

本作品为环形螺旋齿轮三维建模设计，采用主流三维机械设计软件完成全参数化建模流程，建模过程严格遵循机械传动齿轮的设计规范，保证齿形参数、齿距、螺旋角、齿圈同轴度等关键尺寸的精度符合工业应用标准。建模阶段首先绘制齿轮的基准环形基体草图，通过拉伸特征生成齿轮的基础环状实体，随后依据螺旋齿轮的齿廓生成原理，先绘制单个轮齿的端面齿形轮廓，结合设定的螺旋角参数通过扫描特征生成单个轮齿实体，再通过圆周阵列操作完成整圈轮齿的均匀排布，过程中对轮齿与基体的衔接部位做了平滑过渡处理，避免应力集中的结构缺陷。材质渲染阶段选用工业常用的合金结构钢材质预设，调整金属材质的粗糙度、反射率参数，还原金属零件真实的哑光金属质感，同时添加柔和的环境光影效果，清晰呈现轮齿的螺旋走向、齿面细节以及环形基体的内外径结构特征。结构设计上，该齿轮为内啮合传动场景适配的环形齿结构，螺旋齿的设计能够提升传动过程中的啮合重合度，降低传动噪音与冲击载荷，提升传动系统的运行平稳性与承载能力，整体环状结构的壁厚经过合理设计，在保证结构强度的前提下控制零件重量，适配紧凑安装空间的传动需求。设计过程中对齿面的啮合接触面做了细节优化，保证轮齿啮合时的接触面积均匀，减少局部磨损风险，所有结构特征均做了可编辑的参数化关联，后续可根据实际传动比、安装尺寸需求快速调整齿轮的模数、齿数、螺旋角、齿宽等核心参数，无需重新搭建建模流程，大幅提升该模型的复用性与适配性，可直接用于传动系统的装配仿真、运动干涉检查、工程图导出等后续设计环节，也可作为机械设计教学、传动方案演示的可视化素材使用。
