异形塑料承托结构件三维设计

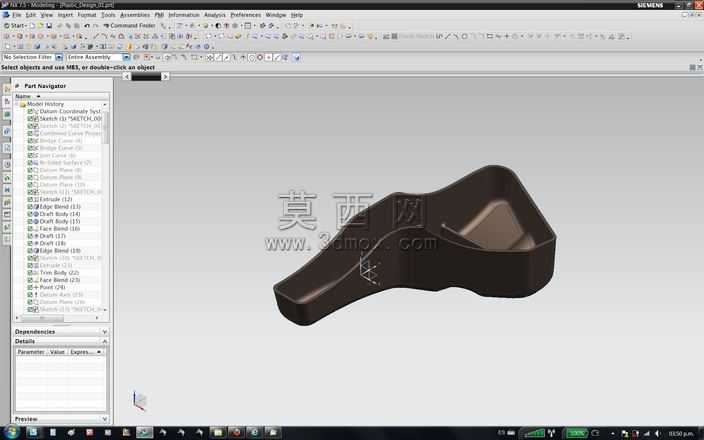

本作品为异形塑料承托结构件的三维数字化设计成果，建模阶段依托NX平台完成全参数化构建，首先根据功能需求绘制二维轮廓草图，对承托面的弧形过渡区域、握持延伸段的渐变截面进行精准约束，确保各段曲率连续无突变，避免后续注塑成型时出现应力集中问题。建模过程中同步开展壁厚分析，对整体结构的壁厚分布进行逐区域校验，承托主体区域保持均匀壁厚以适配注塑充模流程，边缘过渡段采用渐变壁厚处理，既保证结构整体刚性，又避免因壁厚差异过大导致的缩痕、翘曲等成型缺陷。结构设计上，内侧承托型腔根据被承托物件的外形轮廓做适配性贴合设计，延伸段的握持区域做了圆角钝化处理，消除锐边风险，同时在结构转折处设置加强过渡曲面，提升整体抗弯折性能。材质设定选用通用工程塑料ABS，渲染阶段赋予哑光黑色塑料材质，调整材质的粗糙度、反光度参数还原真实塑料件的表面质感，同时添加环境光影效果，清晰呈现结构的曲面过渡与壁厚变化细节。设计过程中保留了完整的特征建模历史树，所有参数均可编辑调整，方便后续根据实际装配需求修改尺寸、调整曲面弧度，也可直接导入仿真模块开展结构力学、模流分析等后续工作，为后续的模具设计、实物试制提供完整的三维数据支撑，整个设计兼顾了结构功能性、成型工艺性与使用安全性，可直接应用于相关配套产品的结构开发场景。
