家用小型食材搅拌机粉碎机外观结构设计

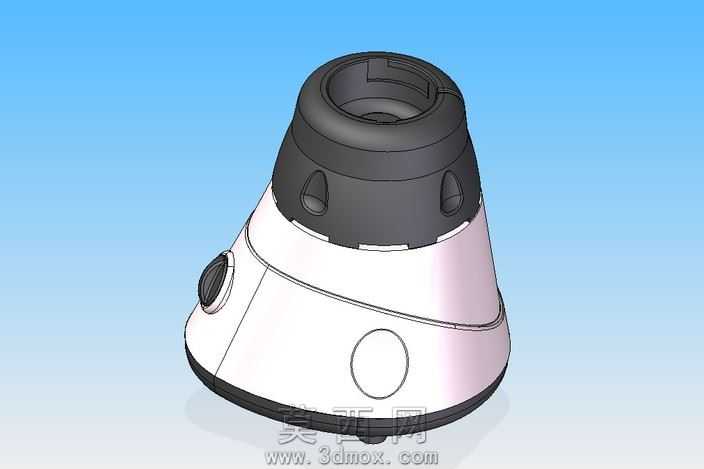

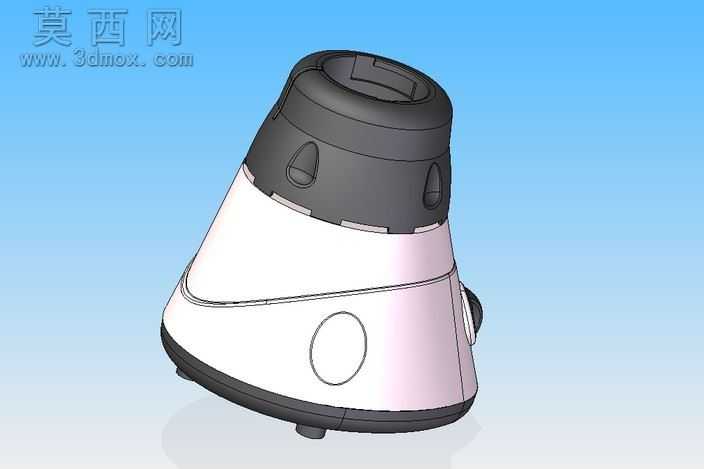

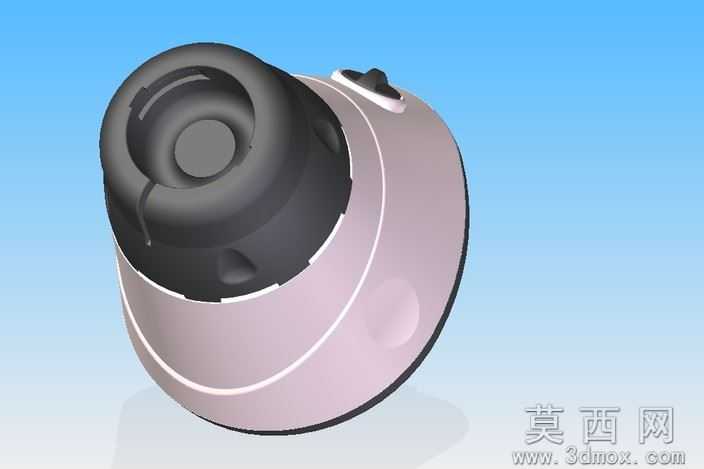

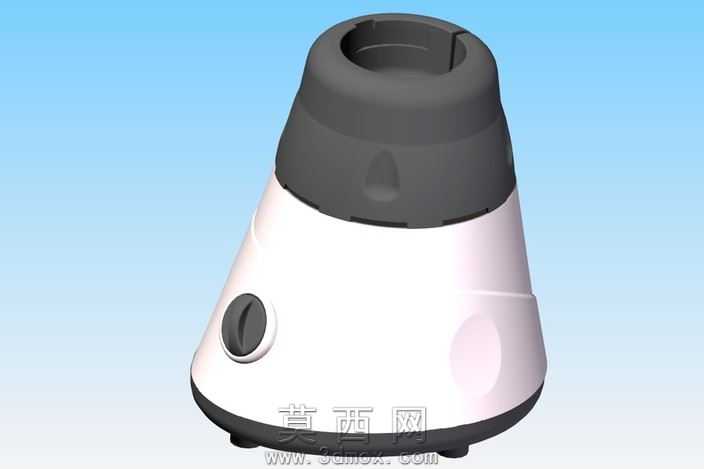

本作品为家用小型食材搅拌机粉碎机的三维设计方案，采用Pro/Engineer Wildfire完成全参数化建模，整体造型遵循人体工程学与现代小家电简约设计理念，外观呈现上窄下宽的锥台形态，底部设置防滑支撑脚垫，保障设备运行过程中的稳定性。建模阶段首先绘制整体轮廓草图，通过旋转特征生成设备主体基体，上部深灰色部件为搅拌杯安装基座，内壁设计有定位卡槽结构，可实现搅拌杯的快速对位安装与锁止，避免工作过程中杯体脱落；下部白色主体为动力与控制腔体，侧面设置圆形旋钮式调速开关，旋钮表面做防滑纹理处理，便于用户湿手操作，机身两侧设计内凹式握持位，方便用户搬运移动设备。材质渲染阶段，上部基座采用哑光深灰色工程塑料材质，模拟ABS耐磨抗冲击材质质感，下部主体采用亮面奶白色食品级PP材质，表面做轻微反光处理，还原家用小家电常见的外观质感，底部脚垫采用黑色软质橡胶材质，旋钮采用深灰色磨砂塑料搭配银色装饰圈，区分不同功能部件的视觉层次。结构设计上充分考虑家用场景的使用需求，内部预留电机安装位、控制电路板安装腔与走线空间，基座与主体之间设计卡扣加螺丝的双重连接结构，既保证装配牢固性，也便于后期维修拆卸；产品定位为多功能小型食材处理设备，可实现干性食材研磨、果蔬榨汁搅拌等多种功能，操作逻辑简单直观，无需复杂学习即可上手，整体造型圆润无尖锐棱角，避免家庭使用过程中的磕碰风险，外观配色简约百搭，可适配多数现代厨房的装修风格。建模过程中对所有配合部位做公差预留，确保各部件装配无干涉，渲染阶段添加柔和的环境光与地面阴影，还原设备真实放置状态下的视觉效果，整体模型结构完整，细节丰富，可直接用于产品外观评审、结构开模参考以及宣传效果图制作。
